法蘭接頭由法蘭、密(mi)封墊片(pian)及(ji)緊固件(螺(luo)栓及(ji)螺(luo)母(mu))組成,三者可視為一預應(ying)力、靜(jing)不(bu)定密(mi)封結構。法蘭及(ji)密(mi)封墊片(pian)目前都已標準化。


  管法(fa)蘭(lan)(lan)用(yong)緊固件(jian)是壓緊法(fa)蘭(lan)(lan)與墊片以(yi)實現法(fa)蘭(lan)(lan)接(jie)頭密封的主要零件(jian)。管法(fa)蘭(lan)(lan)用(yong)緊固件(jian)標準(zhun)是與管法(fa)蘭(lan)(lan)標準(zhun)配套使用(yong)的連接(jie)件(jian)標準(zhun),適用(yong)于鋼(gang)制管法(fa)蘭(lan)(lan)、鑄鐵管法(fa)蘭(lan)(lan)、銅合(he)金及(ji)復合(he)管法(fa)蘭(lan)(lan)等(deng)不同材料的管法(fa)蘭(lan)(lan)連接(jie)。


  法蘭用緊固件型式包括六角頭(tou)螺(luo)栓、等(deng)長雙頭(tou)螺(luo)柱(zhu)、全螺(luo)紋螺(luo)柱(zhu)及螺(luo)母四種。


1. 六角頭(tou)螺栓(shuan)

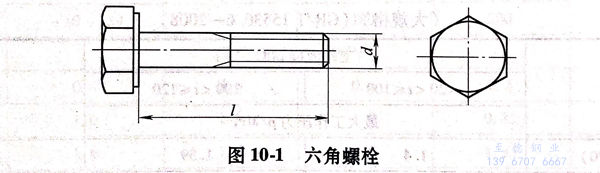

  a. 管(guan)法蘭連接(jie)用六角(jiao)頭螺栓(shuan)(shuan)的型(xing)式與(yu)尺寸應符合GB/T 5782《六角(jiao)頭螺栓(shuan)(shuan)》的規定,六角(jiao)頭螺栓(shuan)(shuan)型(xing)式如圖(tu)10-1所示。螺栓(shuan)(shuan)末端應倒角(jiao)。


圖 1.jpg

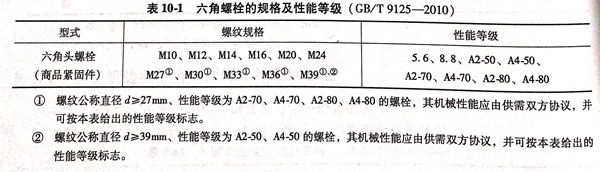

  b. 管法蘭連接用六角頭螺栓的(de)螺紋規格及性能等(deng)級(ji)見表10-1.




   ①. 螺紋公稱(cheng)直徑d≥27mm、性能(neng)(neng)等(deng)級為A2-70、A4-70、A2-80、A4-80的螺栓,其(qi)機械性能(neng)(neng)應由(you)供(gong)需(xu)雙(shuang)方協議,并可按本表給(gei)出的性能(neng)(neng)等(deng)級標志。


  ②. 螺(luo)紋公(gong)稱直徑d≥39mm、性能(neng)(neng)等級為A2-50、A4-50的(de)螺(luo)栓,其機械(xie)性能(neng)(neng)應由供需雙方(fang)協議,并可按(an)本表給(gei)出的(de)性能(neng)(neng)等級標志。


2. 等長(chang)雙頭螺柱


 a. 管法蘭連(lian)接(jie)用(yong)等長雙頭螺(luo)(luo)柱(zhu)的(de)(de)型式與尺寸(cun)應(ying)(ying)符(fu)合(he)GB/T 901《等長雙頭螺(luo)(luo)柱(zhu) B級》的(de)(de)規(gui)定(ding),但螺(luo)(luo)柱(zhu)兩端均應(ying)(ying)倒角,如圖10-2所(suo)示,倒角應(ying)(ying)符(fu)合(he)GB/T2《緊固件 外螺(luo)(luo)紋(wen)(wen)零件的(de)(de)末端》。螺(luo)(luo)紋(wen)(wen)規(gui)格等于(yu)或大于(yu)M36的(de)(de)螺(luo)(luo)柱(zhu)應(ying)(ying)采用(yong)細牙螺(luo)(luo)紋(wen)(wen),螺(luo)(luo)紋(wen)(wen)的(de)(de)基本尺寸(cun)應(ying)(ying)符(fu)合(he)GB/T 196《普通(tong)螺(luo)(luo)紋(wen)(wen) 基本尺寸(cun)》的(de)(de)規(gui)定(ding),其公差應(ying)(ying)符(fu)合(he)GB/T 197《普通(tong)螺(luo)(luo)紋(wen)(wen) 公差》中6g 的(de)(de)規(gui)定(ding),其余(yu)技術要求應(ying)(ying)符(fu)合(he)GB/T901的(de)(de)規(gui)定(ding)。


  ①. 螺(luo)紋公稱直徑d≥27mm、性能(neng)(neng)等(deng)級為A2-70、A4-70、A2-80、A4-80和螺(luo)紋公稱直徑d≥39mm、性能(neng)(neng)等(deng)級為A2-50、A4-50的螺(luo)栓,其機械性能(neng)(neng)應由(you)供需雙方(fang)協(xie)議,并可按(an)本表給出(chu)的性能(neng)(neng)等(deng)級標志。


  ②. 根據供需雙(shuang)方(fang)協(xie)議,M52x3~M90x3的等長雙(shuang)頭螺柱(zhu)也可以采用(yong)4mm螺距。

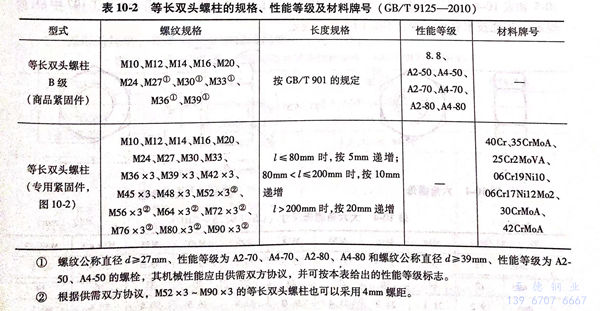

  b. 管(guan)法蘭(lan)連接用等(deng)長雙頭螺柱的規格、性能等(deng)級及常用材料牌(pai)號見表 10-2 。




3. 全螺紋螺柱

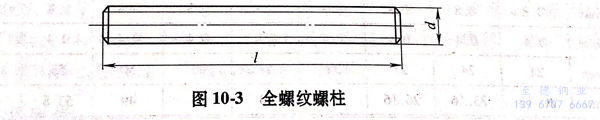

  a. 管法(fa)蘭連接用全螺紋的(de)型式(shi)如圖10-3所示。螺紋規(gui)格等于或大(da)于M36的(de)螺柱應(ying)采用細(xi)牙螺紋,螺紋的(de)基(ji)本尺寸應(ying)符(fu)合(he)(he)GB/T196的(de)規(gui)定(ding),其公差應(ying)符(fu)合(he)(he)GB/T197中6g的(de)規(gui)定(ding),其余(yu)技術要求應(ying)符(fu)合(he)(he)GB/T901的(de)規(gui)定(ding),倒(dao)角應(ying)符(fu)合(he)(he)GB/T2的(de)規(gui)定(ding)。


圖 3.jpg


  b. 管法蘭(lan)連接專用全螺紋螺柱(zhu)的規格及常用材料(liao)牌號見表10-3。




4. 螺(luo)母


  1. 與六角頭(tou)螺栓配合使(shi)用的(de)螺母(mu)型(xing)式與尺寸應符合GB/T 6170《I型(xing)六角螺母(mu)》的(de)規定。螺母(mu)型(xing)式如圖10-4所示。

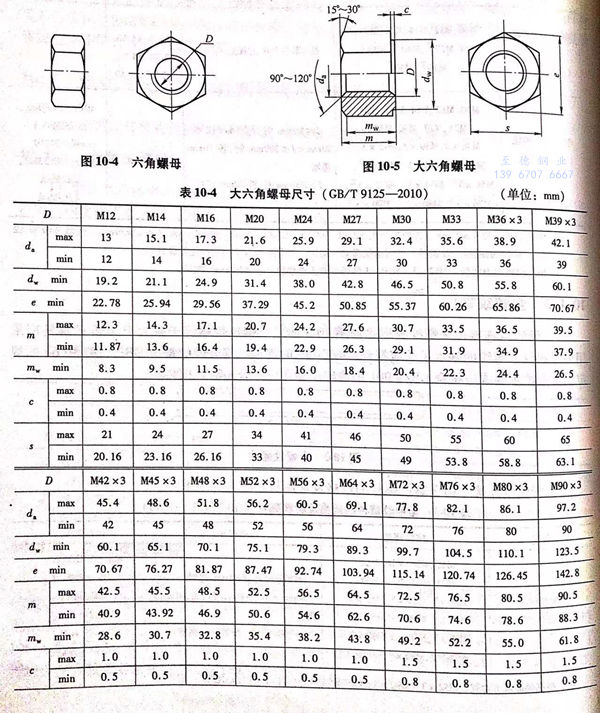

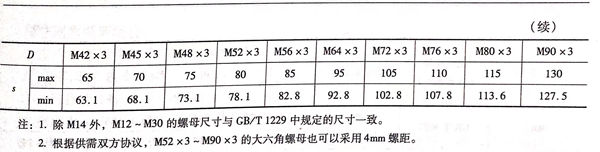

  與等長雙(shuang)頭螺(luo)柱、全螺(luo)紋(wen)螺(luo)柱配合使用的(de)(de)(de)管法蘭連(lian)接專(zhuan)用大六角螺(luo)母的(de)(de)(de)型(xing)式與尺寸見(jian)圖10-5和表10-4,螺(luo)紋(wen)的(de)(de)(de)基本(ben)尺寸應符合GB/T196的(de)(de)(de)規定,其公差應符合GB/T197中6H的(de)(de)(de)規定。其他技術(shu)要(yao)求應符合GB/T 6170的(de)(de)(de)規定。

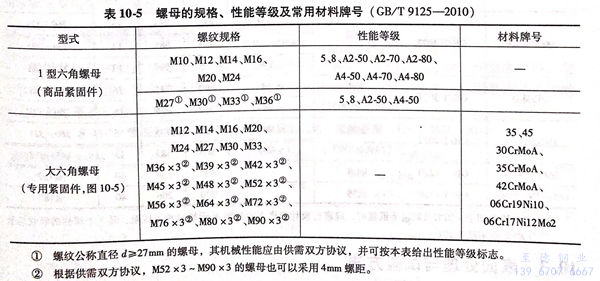

  2. 螺母的規(gui)格、性能等級及常用材料牌號見表 10-5 。
