非金屬軟墊片系指用非金屬密封材料加工制作的墊片,主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。


1. 墊片與法(fa)蘭密封面的配合型式

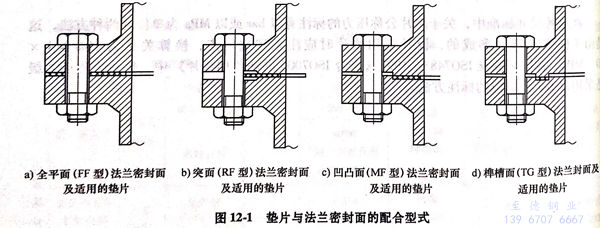

  墊片與法蘭(lan)密封面的配(pei)合型式有4種,如圖12-1所(suo)示(shi)。


圖 1.jpg


2. 管法(fa)蘭用墊片的型式


  全平面(代號(hao)為(wei)FF)管法蘭用(yong)墊片(pian)型式如圖12-2所(suo)示(shi);突(tu)面(代號(hao)為(wei)RF)、凹凸面(代號(hao)為(wei)MF)及榫槽面(代號(hao)為(wei)TG)管法蘭用(yong)墊片(pian)型式,如圖12-3所(suo)示(shi)。




3. 公稱壓力(li)用PN標記的(de)墊片型式與尺寸

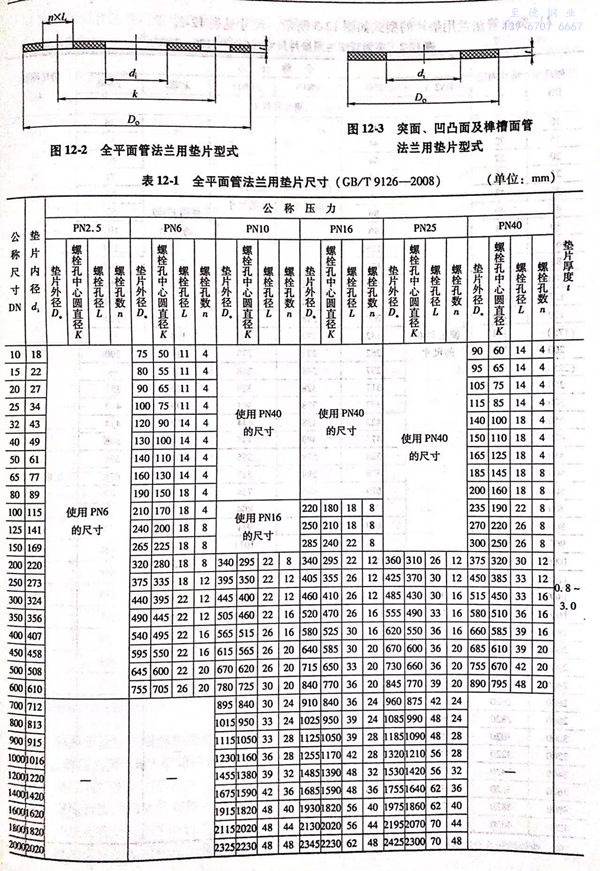

  a. 全平面管法蘭用墊片的型式如圖12-2所示,尺寸見表12-1.


  b. 突面管法(fa)蘭用(yong)墊片的型(xing)式如(ru)圖12-3所示,尺寸(cun)見表(biao)12-2.

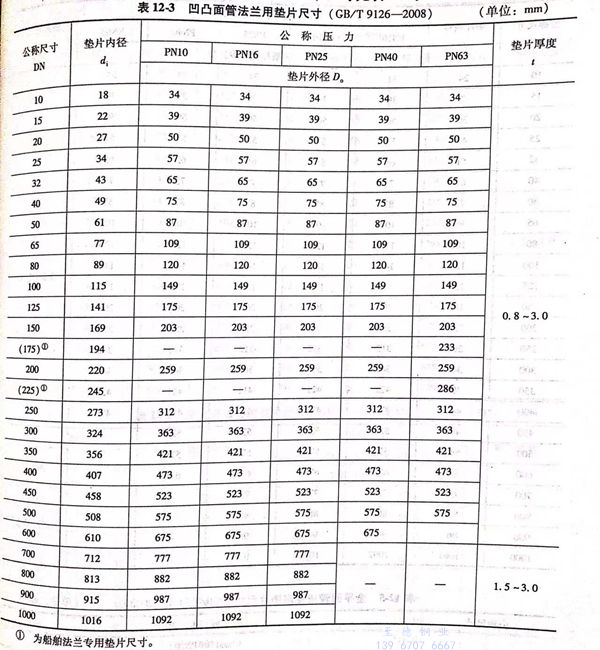

  c. 凹凸管法(fa)蘭(lan)用(yong)墊片的型式(shi)如(ru)圖(tu)12-3所示,尺寸見表12-3.

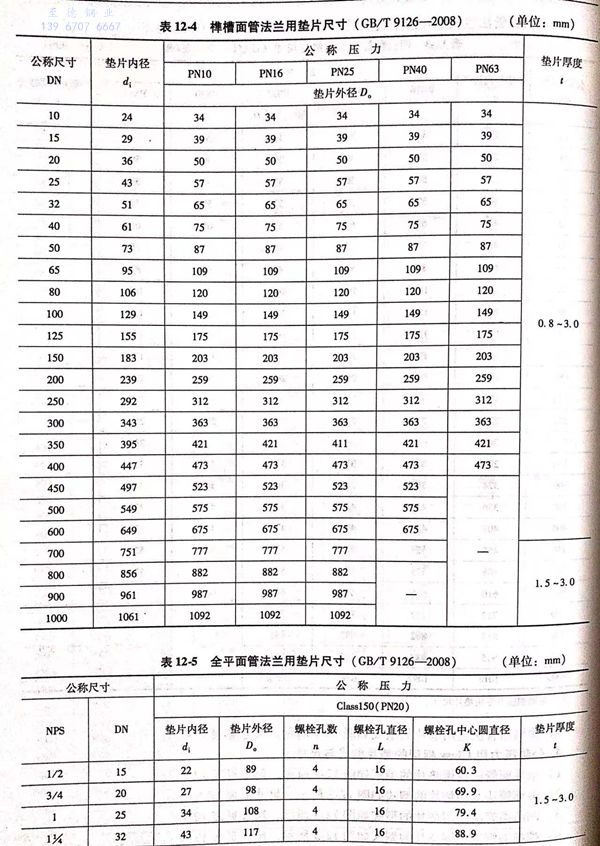

  d. 榫槽面管法蘭用墊片的型(xing)式如圖12-3所示(shi),尺寸見表12-4.



4. 公(gong)稱壓(ya)力用Class標記的墊片型(xing)式與尺寸


  a. 全(quan)平面管法蘭用墊片的型式如圖12-2所示,尺寸(cun)見表12-5.

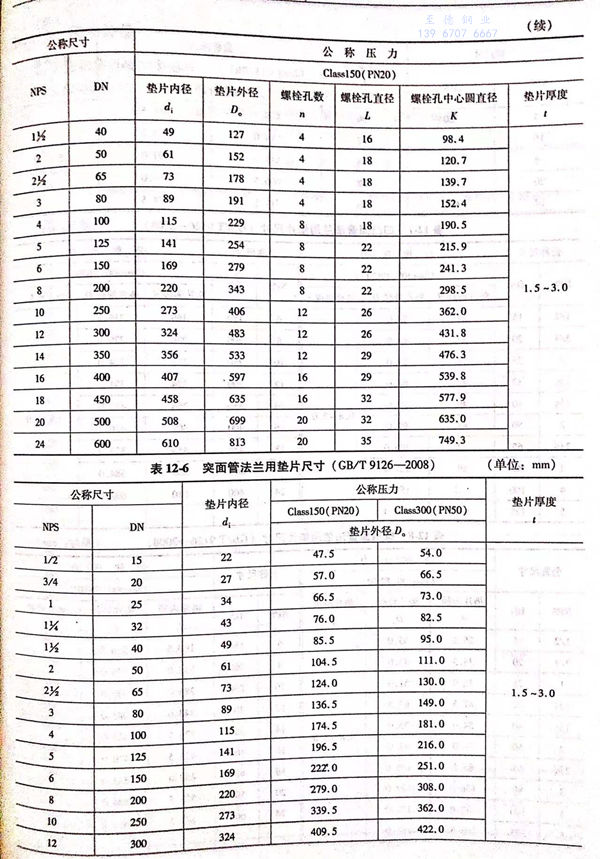

  b. 突面管法蘭用墊片的型式(shi)如圖(tu)12-3所(suo)示,尺寸見表12-6.

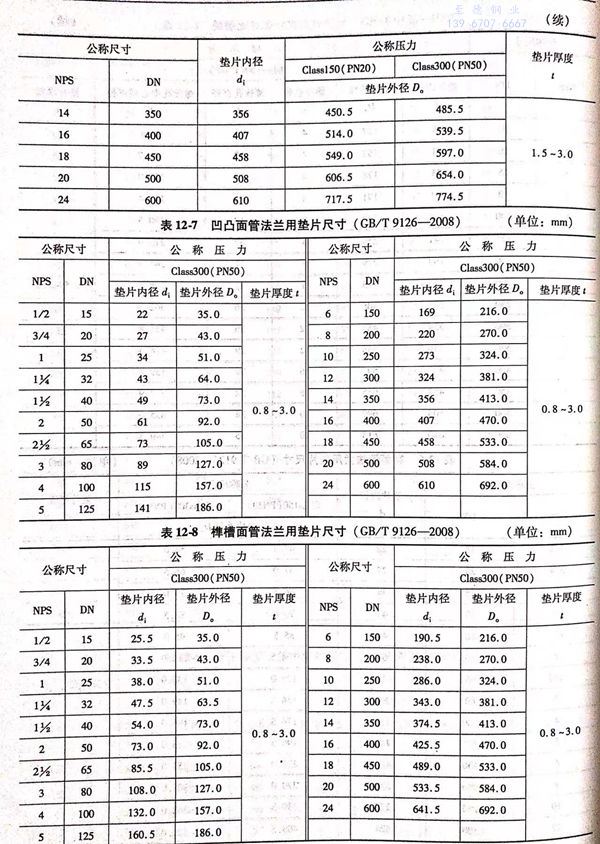

  c. 凹凸面管法蘭用墊片(pian)的型式如圖12-3所示(shi),尺寸見表12-7.


  d. 榫槽(cao)面管(guan)法蘭用墊片的型式如圖12-3所示(shi),尺寸見表12-8.
