常用的墊片(pian)可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金屬墊片（Non-metallic Gasket）


 a. 石棉橡膠墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通過向石棉(mian)中(zhong)加(jia)(jia)入不同的添加(jia)(jia)劑壓(ya)制而(er)成。在(zai)美國，很多(duo)標(biao)準中(zhong)都將石棉(mian)制品(pin)列(lie)為致癌物質而(er)禁用，但在(zai)世(shi)界范圍內，石棉(mian)仍(reng)以其彈性好(hao)、強度高、耐油(you)性好(hao)、耐高溫、易獲得(de)等優點而(er)得(de)到廣泛應用。


   ②. 適用(yong)范圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用(yong)于(yu)水、空氣、氮(dan)氣、酸、堿、油品等介質工況下。


 b. 聚四氟乙烯（PTFE）包覆墊片（PTFE Impregnated Asbestos Gasket)


   適用范圍：T=-180~200℃；PN≤4.0MPa常用于(yu)低(di)溫(wen)或者要求干凈的場合(he)。



2. 半金屬墊片（Semimetallic Gasket）


 半金屬(shu)墊片有纏繞式墊片（Spiral Wound Gas）、金屬(shu)包覆墊片（Metallic JacketGasket）和柔性(xing)石墨墊片（Flexible Graphite Gasket）三(san)大類。


  a. 纏(chan)繞(rao)式(shi)墊(dian)片


   ①. 特(te)點：纏繞式墊片是半金屬墊片中最理想(xiang)、也是應用最普(pu)遍的墊片。其壓縮(suo)回彈性(xing)(xing)好(hao)(hao)、強度高，有利于適(shi)應壓力和(he)溫度的變化(hua)，能在高溫、低溫、沖擊、振(zhen)動及交變荷載下保持良好(hao)(hao)的密封性(xing)(xing)能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非(fei)金(jin)屬(shu)纏繞帶：特制石棉、柔性石墨帶和聚四氟(fu)乙烯帶。

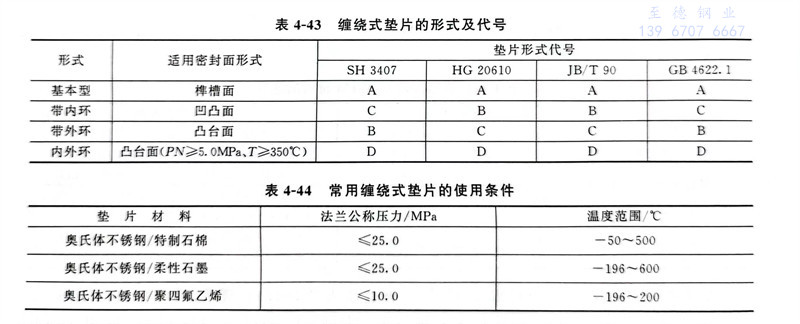

   ③. 適用(yong)范圍（表(biao)(biao)4-43、表(biao)(biao)4-44）。




 b. 鐵包式(shi)墊(dian)片


  密(mi)封性能不(bu)(bu)如(ru)纏繞式墊片，故壓力管道中用得不(bu)(bu)多，它常用于(yu)換熱(re)器封頭等大(da)直徑(jing)的法蘭連接密(mi)封。


 c. 柔性(xing)石墨復合墊片


   由沖(chong)齒(chi)或沖(chong)孔(kong)金屬(shu)芯板與膨(peng)脹石墨粒子復(fu)合而成。適用于突面、凹凸面和(he)榫槽面法蘭(lan)。



3. 金屬墊片（Metallic Gasket）


  金(jin)屬墊(dian)片(pian)常(chang)(chang)用(yong)在(zai)高壓(ya)力(li)等(deng)級法蘭(lan)上(shang)，以(yi)承受較高的(de)密封比(bi)壓(ya)。常(chang)(chang)用(yong)的(de)金(jin)屬墊(dian)片(pian)有(you)平墊(dian)（Flat Gasket）、八角(jiao)形墊(dian)（Octagonal Ring Gasket）和橢圓(yuan)形墊(dian)（Oval Ring Gasket）三種。


  金屬平墊片：常(chang)與凸(tu)臺(tai)面、凹(ao)凸(tu)面、榫槽面法(fa)蘭一起使用。


  八(ba)角形(xing)金(jin)屬墊(dian)(dian)片(pian)(pian)和(he)橢圓形(xing)金(jin)屬墊(dian)(dian)片(pian)(pian)：常(chang)與(yu)(yu)環(huan)槽面(mian)法蘭一起使用。與(yu)(yu)橢圓形(xing)金(jin)屬墊(dian)(dian)片(pian)(pian)相比，八(ba)角形(xing)金(jin)屬墊(dian)(dian)片(pian)(pian)容易(yi)加(jia)工，故其應用較多(duo)。

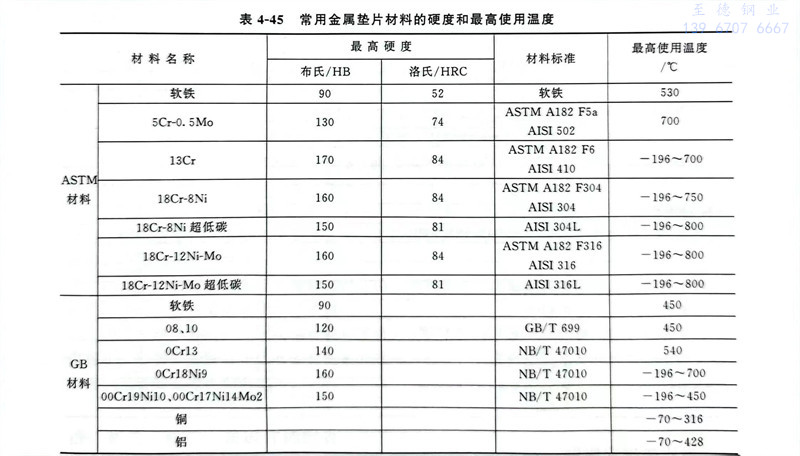

  一般情況下，金屬墊(dian)(dian)(dian)片(pian)的(de)材料(liao)應配合法(fa)蘭(lan)材料(liao)選用(yong)(yong)，且(qie)要求(qiu)墊(dian)(dian)(dian)片(pian)硬度(du)(du)比法(fa)蘭(lan)密封面(mian)硬度(du)(du)低(di)（不少(shao)于(yu)30HB）。常用(yong)(yong)的(de)金屬墊(dian)(dian)(dian)片(pian)材料(liao)及其(qi)硬度(du)(du)和最高使(shi)用(yong)(yong)溫度(du)(du)見表4-45。
