在高壓香蕉視頻app連接:不銹鋼管道連接中,廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面,與管道的錐形密封面相接觸,初始狀態為一環線。在預緊力作用下,透鏡墊在接觸處產生塑性變形,環線狀變成環帶狀,密封性能較好。由于接觸面是由球面和斜面自然形成,墊片易對中。透鏡墊片密封屬于強制密封,密封面為球面與錐面相接觸,易出現壓痕,零件的互換性較差。此外,香蕉視頻app連接:墊片制造成本較高,加工也較困難。
我國通用機械行業現行角式高壓閥門端法蘭,也多采用透鏡墊密封,其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30~200℃。
一(yi)、金屬透(tou)鏡(jing)墊型式與尺寸(cun)

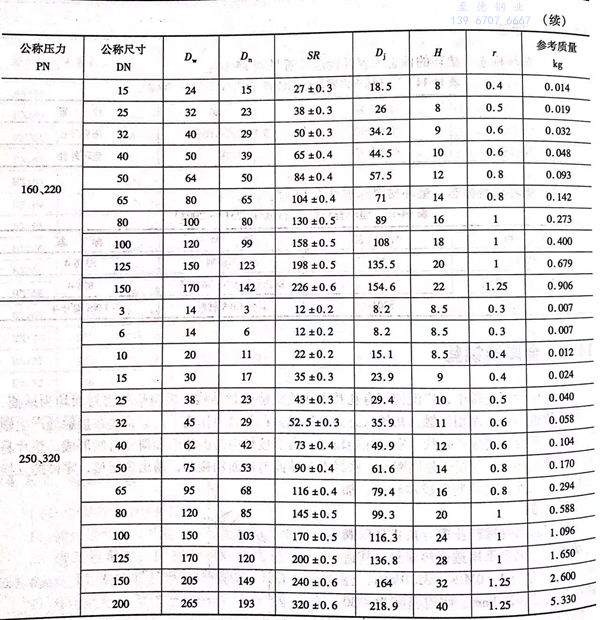

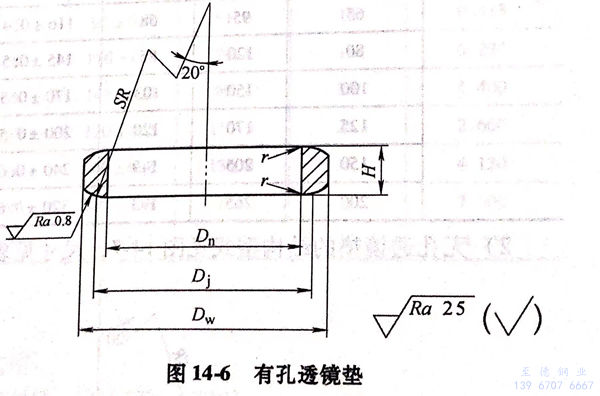

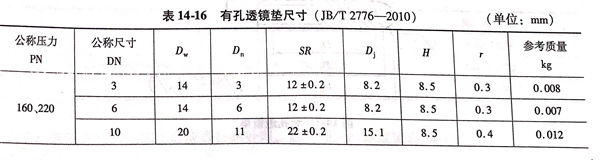

1. 有孔透鏡墊的結構(gou)型(xing)式見圖14-6,尺寸見表(biao)14-16。

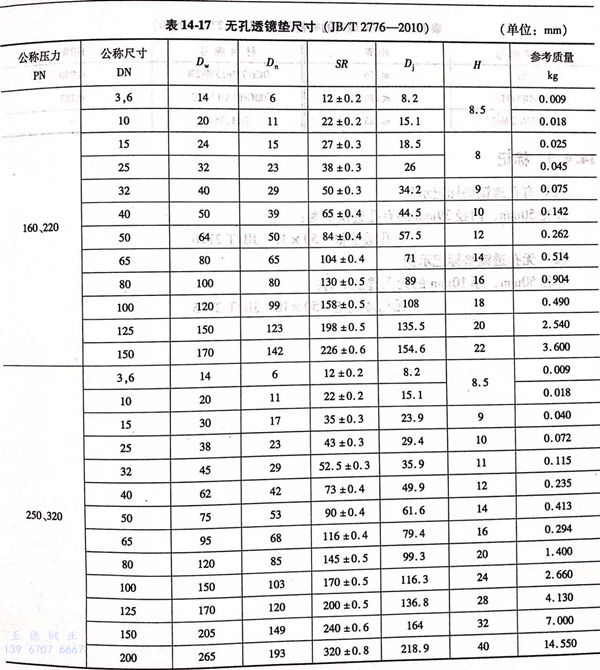

2. 無孔透鏡墊的結構(gou)型式(shi)見(jian)圖14-7,尺寸(cun)見(jian)表14-17。
二、金(jin)屬透(tou)鏡墊技術(shu)要(yao)求

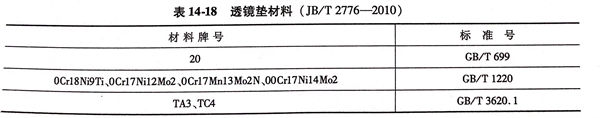

1. 透鏡墊材料可按表 14-18 的規定(ding)選用。

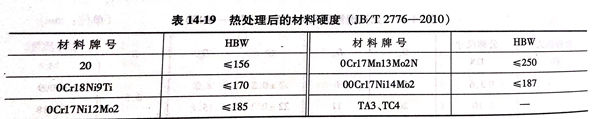

2. 透鏡墊材料經加工后(hou)應進行(xing)熱處(chu)理,熱處(chu)理后(hou)的硬(ying)度見表 14-19。
三(san)、金屬透鏡(jing)墊標記
1. 有孔透鏡墊標記(ji)示例
外(wai)徑50mm,內徑39mm的有孔透鏡(jing)(jing)墊為(wei): 有孔透鏡(jing)(jing)墊 50×39 JB/T 2776
2. 無(wu)孔(kong)透鏡墊標記示例
外徑50mm,厚10mm的無(wu)(wu)孔(kong)透(tou)鏡墊(dian)為:無(wu)(wu)孔(kong)透(tou)鏡墊(dian) 50×10 JB/T 2776
