我(wo)國石油(you)(you)天然氣工業，鉆井和(he)采(cai)(cai)油(you)(you)設備(bei)中的(de)井口(kou)裝(zhuang)置(zhi)和(he)采(cai)(cai)油(you)(you)樹（采(cai)(cai)油(you)(you)樹系指用(yong)(yong)于控(kong)制(zhi)油(you)(you)井生(sheng)產的(de)裝(zhuang)置(zhi)總成，包(bao)(bao)(bao)括油(you)(you)管頭異(yi)徑(jing)接(jie)頭、閥、三通(tong)、四通(tong)、頂(ding)部連(lian)接(jie)裝(zhuang)置(zhi)和(he)裝(zhuang)于油(you)(you)管頭最上部連(lian)接(jie)節流閥）采(cai)(cai)用(yong)(yong)6B型(xing)、6BX型(xing)及(ji)雙層扇(shan)形法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)，法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)額定(ding)工作壓力(li)一共分6級：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及(ji)138.0MPa.6B型(xing)法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)包(bao)(bao)(bao)括整(zheng)體法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)、螺紋法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)及(ji)對(dui)焊法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)，其(qi)所采(cai)(cai)用(yong)(yong)的(de)密封(feng)墊片(pian)為R型(xing)或(huo)RX型(xing)金屬環墊；6BX型(xing)法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)包(bao)(bao)(bao)括整(zheng)體法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)、對(dui)焊法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)及(ji)盲板法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)，其(qi)所采(cai)(cai)用(yong)(yong)的(de)密封(feng)墊片(pian)為BX型(xing)壓力(li)自緊(jin)密封(feng)環墊；扇(shan)形法(fa)(fa)蘭(lan)(lan)(lan)(lan)(lan)用(yong)(yong)密墊片(pian)為RX型(xing)壓力(li)自緊(jin)密封(feng)環墊。


  以上所述的法(fa)蘭及其墊片標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。


一、型式與尺(chi)寸(cun)


1. R型(xing)

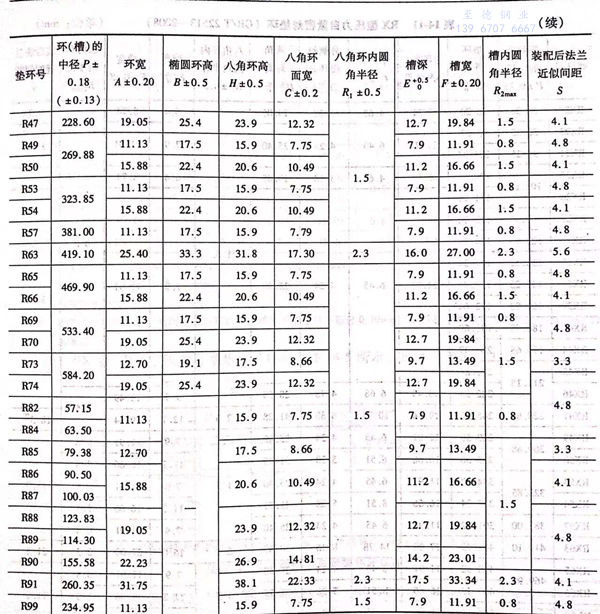

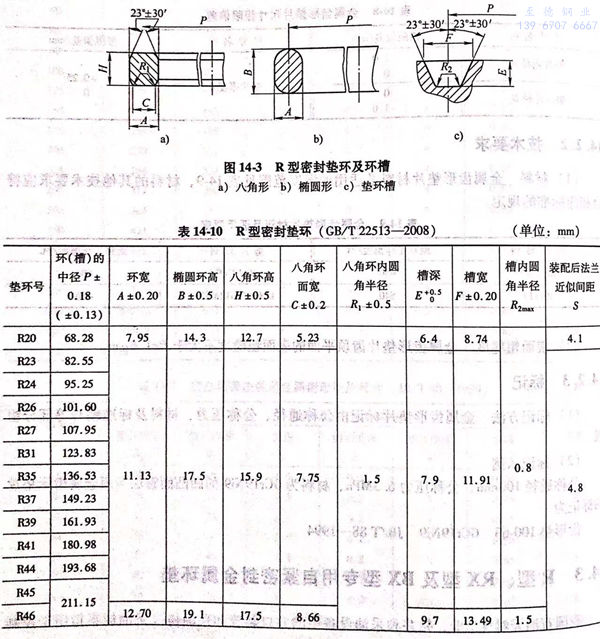

  R型密封墊環(huan)及環(huan)槽如(ru)圖14-3所示，尺寸見表14-10.



2. RX型

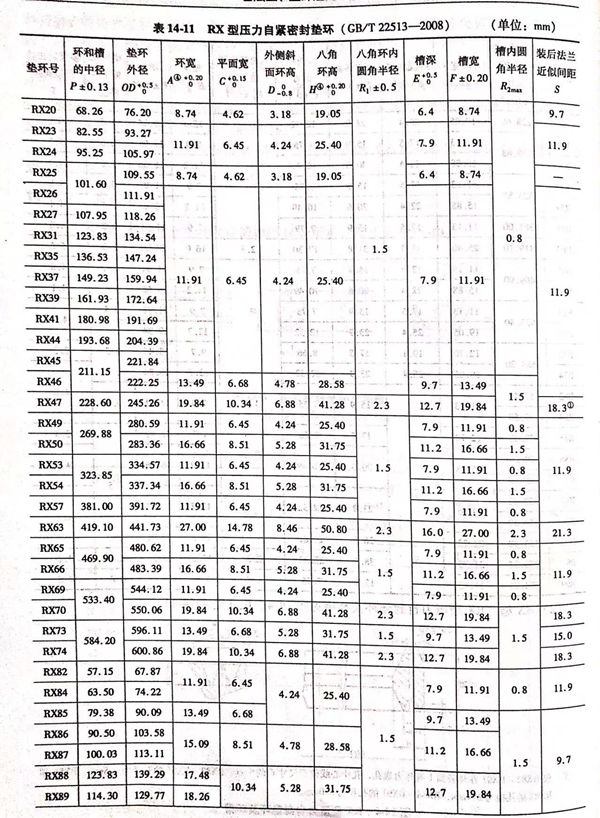

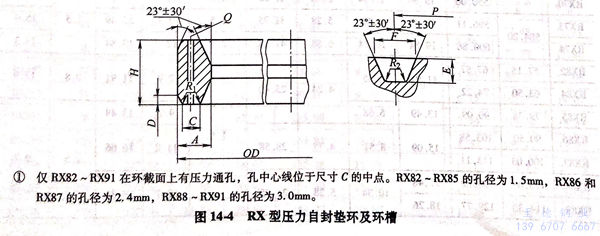

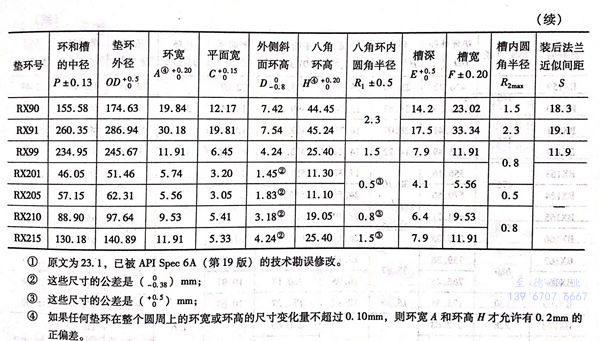

 RX 型壓(ya)力自封墊環及環槽(cao)見圖 14-4 ，尺寸見表 14-11。



3. BX型

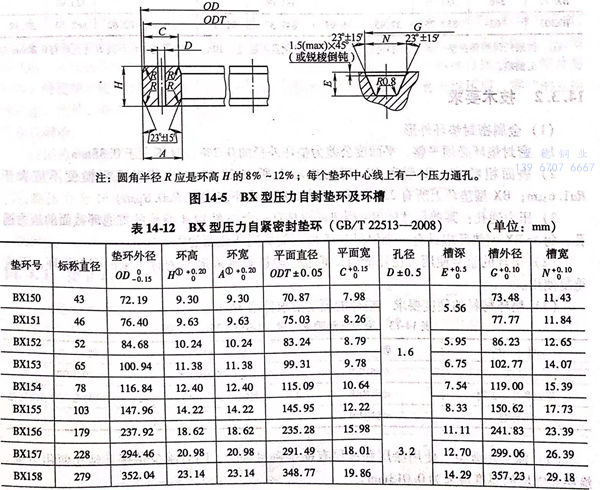

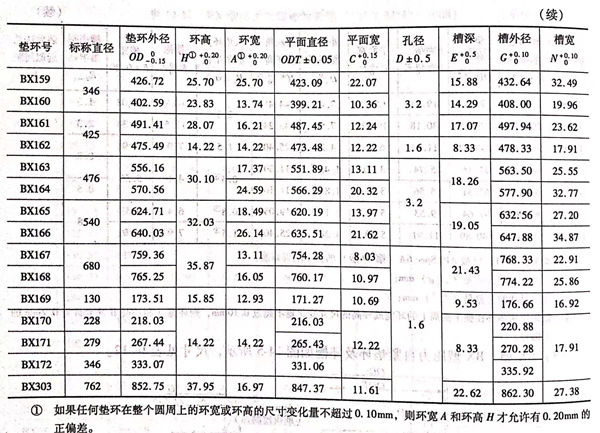

 BX 型壓(ya)力自緊(jin)墊環(huan)及環(huan)槽如圖(tu) 14-5 所示(shi)，尺寸見表 14-12。




二、技術要求


1. 金(jin)屬密封墊(dian)環外形(xing)


  a. 密封墊環必(bi)須平(ping)整，平(ping)面度公差為墊環外徑(jing)的0.2%,且不大于(yu)0.38mm.


  b. 表(biao)(biao)面(mian)(mian)粗糙度：R型和(he)RX型的墊環上(shang)所有23°表(biao)(biao)面(mian)(mian)，其表(biao)(biao)面(mian)(mian)粗糙度不(bu)應(ying)大于Ra1.6μm; BX型墊環上(shang)所有23°表(biao)(biao)面(mian)(mian)，其表(biao)(biao)面(mian)(mian)粗糙度不(bu)應(ying)大于Ra0.8μm.


  c. 壓(ya)力通孔(kong)：某些尺寸的RX型(xing)墊環(huan)(huan)應具(ju)(ju)有一個(ge)如圖14-4所示(shi)的貫(guan)通環(huan)(huan)截(jie)面(mian)的壓(ya)力通孔(kong)；每個(ge)BX型(xing)墊環(huan)(huan)應具(ju)(ju)有一個(ge)如圖14-5所示(shi)的貫(guan)通環(huan)(huan)截(jie)面(mian)的壓(ya)力通孔(kong)。


2. 墊(dian)環(huan)的重復使用


  在環槽內，通過過盈量(liang)限制來(lai)形(xing)成密(mi)封關系的密(mi)封墊(dian)環，不(bu)應(ying)重復使用。


3. 墊環材料的硬度(du)要(yao)求(qiu)

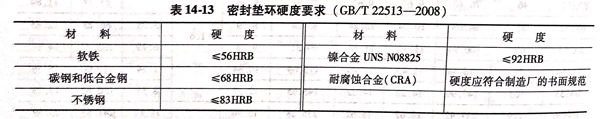

  墊環的硬度要(yao)求(qiu)見表14-13.




4. 涂層(ceng)和鍍層(ceng)


  使(shi)用涂(tu)層和(he)鍍層有(you)助于密(mi)封接合，同時減少粘接并延長(chang)使(shi)用壽命(ming)。涂(tu)層和(he)鍍層的厚度(du)最大(da)為0.013mm。


三、標志


1. 墊環標志(zhi)

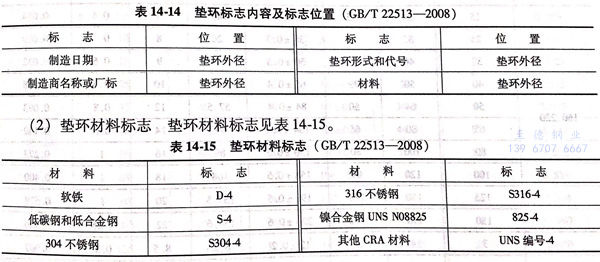

 墊(dian)環的(de)標(biao)志內容(rong)及標(biao)志位置見表 14-14.




2. 墊環材料(liao)標志


  墊環材(cai)料標志(zhi)見表 14-15
