根據電化學腐蝕原理，腐蝕過程中產生的電流大小可以代表腐蝕速率。由于陽極極化和陰極極化使腐蝕電池電位減小，從而降低腐蝕速率。產生陽極極化的主要原因是在腐蝕過程中，當溶液中有氧化劑時，在陽極表面產生了保護性的氧化膜，使金屬鈍化。其電位正移可達0.2～2V，可使腐蝕速率降低幾個數量級。

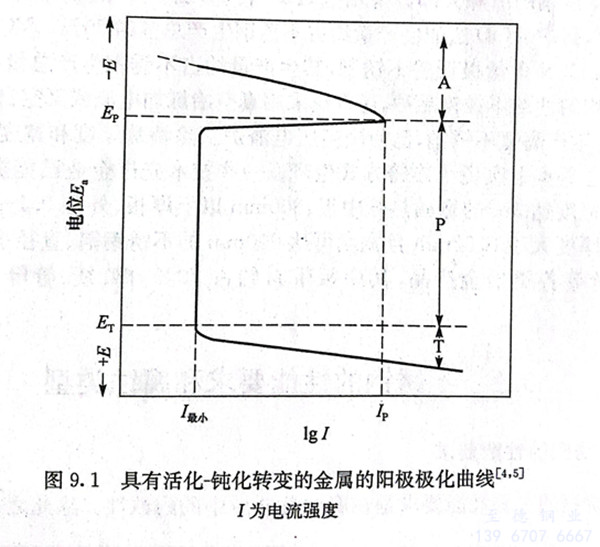

 工業上廣泛應用(yong)的鐵、鉻、鎳、鈦及其合金(jin)的活化(hua)(hua)-鈍(dun)化(hua)(hua)曲線(xian)具有(you)特殊的形式，它(ta)們的活化(hua)(hua)-鈍(dun)化(hua)(hua)轉變的陽(yang)(yang)極(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)化(hua)(hua)曲線(xian)如圖(tu)9.1所(suo)示。圖(tu)中有(you)三個不同(tong)電(dian)(dian)化(hua)(hua)學行為(wei)(wei)區(qu)(qu)(qu)域(yu)：活化(hua)(hua)區(qu)(qu)(qu)A、鈍(dun)化(hua)(hua)區(qu)(qu)(qu)P和過(guo)(guo)鈍(dun)化(hua)(hua)區(qu)(qu)(qu)T。由于極(ji)(ji)(ji)(ji)化(hua)(hua)的作用(yong)，隨(sui)著(zhu)腐蝕電(dian)(dian)流(liu)強(qiang)(qiang)度的增加，陽(yang)(yang)極(ji)(ji)(ji)(ji)電(dian)(dian)位E。升高，當陽(yang)(yang)極(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)化(hua)(hua)曲線(xian)達到最(zui)大值(zhi)，相應電(dian)(dian)極(ji)(ji)(ji)(ji)電(dian)(dian)位為(wei)(wei)Ep，電(dian)(dian)流(liu)強(qiang)(qiang)度為(wei)(wei)Ip時(shi)，產生了陽(yang)(yang)極(ji)(ji)(ji)(ji)鈍(dun)化(hua)(hua)，陽(yang)(yang)極(ji)(ji)(ji)(ji)過(guo)(guo)程受(shou)到極(ji)(ji)(ji)(ji)大障礙，此(ci)時(shi)電(dian)(dian)流(liu)強(qiang)(qiang)度突然下降到最(zui)小值(zhi)I最(zui)小，Ep稱為(wei)(wei)初始鈍(dun)化(hua)(hua)電(dian)(dian)位，Ip稱為(wei)(wei)臨界電(dian)(dian)流(liu)強(qiang)(qiang)度。在很寬的陽(yang)(yang)極(ji)(ji)(ji)(ji)電(dian)(dian)位范圍內(nei)極(ji)(ji)(ji)(ji)化(hua)(hua)時(shi)，一直(zhi)保持I最(zui)小的腐蝕電(dian)(dian)流(liu)強(qiang)(qiang)度，此(ci)時(shi)腐蝕速率大大降低，陽(yang)(yang)極(ji)(ji)(ji)(ji)處于鈍(dun)化(hua)(hua)區(qu)(qu)(qu)P。

 陽極電(dian)位(wei)超(chao)過Er后，腐(fu)蝕(shi)電(dian)流又增(zeng)加(jia)，這種現象稱(cheng)為(wei)過鈍(dun)化。ET稱(cheng)為(wei)過鈍(dun)化電(dian)位(wei)，陽極處于過鈍(dun)化區(qu)T，此時金(jin)屬的腐(fu)蝕(shi)速率又增(zeng)加(jia)。

 根據具有活化(hua)-鈍(dun)化(hua)轉(zhuan)變的金(jin)(jin)(jin)屬(shu)或合金(jin)(jin)(jin)的陽極極化(hua)曲線和(he)(he)陰極極化(hua)曲線的相對位置，可以(yi)分析(xi)該(gai)金(jin)(jin)(jin)屬(shu)和(he)(he)合金(jin)(jin)(jin)鈍(dun)化(hua)狀(zhuang)態的穩(wen)定性。
