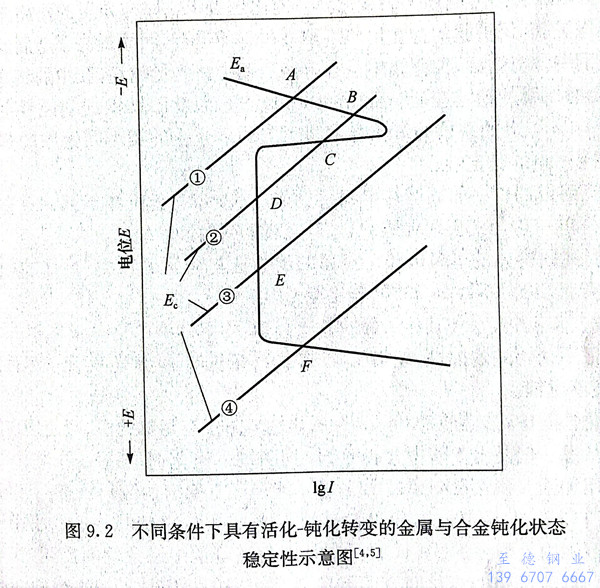

由圖9.2可以看出在不同條件下電(dian)化學腐蝕的四種狀態：

  第一(yi)種狀態（圖(tu)9.2①）是陽極(ji)電(dian)位Ea和(he)陰極(ji)電(dian)位E。僅有一(yi)個(ge)交點A，即僅有一(yi)個(ge)穩定態E。不(bu)超過(guo)初(chu)始鈍(dun)化(hua)電(dian)位Ep，此時金屬處于活化(hua)狀態，腐(fu)蝕(shi)電(dian)流(liu)強度(du)較大(da)，因而腐(fu)蝕(shi)速(su)率較大(da)。鐵在稀硫酸中的腐(fu)蝕(shi)是一(yi)個(ge)典(dian)型的例子。

  第二種狀態（圖9.2②）是Ea和E。有三個交點B、C、D，C點是不穩定的，B點和D點的狀態是相對穩定的，即金屬可以處于鈍化狀態，也可以處于活化狀態，這種鈍化狀態可以因為其他偶然因素而被破壞，從而使金屬或合金處于活化狀態，出現活化-鈍化頻繁交替的震蕩現象。18Cr-8Ni奧氏體不銹鋼（簡稱18-8不銹鋼）在含氧化劑的硫酸介質中即屬于這種情況。

  第(di)三種狀態（圖9.2③）是(shi)E。和E。交于E點，只(zhi)有一個鈍(dun)化穩定電位，這(zhe)表明金(jin)屬或合金(jin)只(zhi)在鈍(dun)化狀態是(shi)穩定的(de)，它能夠自(zi)動鈍(dun)化，此時的(de)腐蝕速率很(hen)小。不銹鋼在硝酸中(zhong)便是(shi)這(zhe)種情況。

  第四種(zhong)狀(zhuang)態(tai)（圖9.2④）是E。和E。交(jiao)于F，處(chu)于過(guo)鈍(dun)化區，Er超(chao)過(guo)了(le)過(guo)鈍(dun)化電位Er，金屬處(chu)于過(guo)鈍(dun)化狀(zhuang)態(tai)，有較高的腐蝕(shi)速率。鉻不銹鋼在(zai)濃縮硝酸中就會產生(sheng)過(guo)鈍(dun)化。

  不銹鋼只有在第三種狀態，即處于鈍化狀態，才是耐腐蝕的(de)。
