硝酸是重要的化工原料，它廣泛應用于國民經濟的許多部門。無論是生產硝酸還是使用硝酸，都會遇到硝酸的腐蝕問題。硝酸是強氧化性酸，即使是稀硝酸也具有很強的氧化性。不(bu)銹鋼(gang)由于在稀硝酸中極易鈍化，因而具有良好的耐蝕性。可以說幾乎所有的不銹鋼在稀硝酸中均有相當好的耐蝕能力。由于18-8型Cr-Ni奧氏體不銹鋼，例如，06Cr19Ni9、022Cr19Ni11、06Cr18Ni11Ti（或1Cr18Ni9Ti等）既具有優異的耐稀硝酸性能，又有良好的力學、加工成形、焊接等綜合性能。因而在≤65％的稀HNO3中，它們是用量最大，應用范圍最廣的不銹鋼。同時，不含Mo的雙相不銹鋼，如022Cr25Ni6Ti、022Cr25Ni6N等也取得很好的使用效果。
20世紀70年代以來(lai)所出現的硝(xiao)酸(suan)級(ji)不銹鋼(gang)主(zhu)要指 碳≤0.015%、硅(gui)≤0.10%、硼≤10×10-6、磷≤0.02%、鉬≤0.2%的 00Cr19Ni11 和 碳 ≤0.02%、硅(gui)]≤0.20%、磷≤0.020、鉬≤0.2％的022Cr25Ni20 不銹鋼(gang)。在≤65％稀HNO3中，它們不僅耐(nai)敏化態晶(jing)間腐(fu)蝕(shi)(shi)的性能顯(xian)著(zhu)提高(gao)（見晶(jing)間腐(fu)蝕(shi)(shi)）。而(er)且耐(nai)一般腐(fu)蝕(shi)(shi)的性能也(ye)有顯(xian)著(zhu)改善。例如(ru)，在沸騰的65％HNO3中，硝(xiao)酸(suan)級(ji)18-8鋼(gang)固溶態，腐(fu)蝕(shi)(shi)率僅0.06～0.14mm/a，敏化態也(ye)僅0.3mm/a。
隨硝酸(suan)(suan)濃(nong)度的(de)(de)(de)增加。特(te)別是(shi)當(dang)濃(nong)度在其沸(fei)濃(nong)度68.4％以上時(shi)，一般18-8型(xing)鋼(gang)(gang)已不(bu)能滿足要(yao)求；當(dang)濃(nong)度≤85％時(shi)。通(tong)常可選(xuan)用(yong)Cr25Ni20型(xing)不(bu)銹(xiu)鋼(gang)(gang)。但濃(nong)度再高，由于硝酸(suan)(suan)的(de)(de)(de)過(guo)氧化作用(yong)和僅(jin)含(han)Cr的(de)(de)(de)不(bu)銹(xiu)鋼(gang)(gang)本身的(de)(de)(de)過(guo)鈍化，18-8鋼(gang)(gang)和Cr25Ni20鋼(gang)(gang)均會受到嚴重腐蝕。因(yin)此，高Si的(de)(de)(de)Cr-Ni 不(bu)銹(xiu)鋼(gang)(gang)，例如(ru)，含(han)Si：4％的(de)(de)(de)Cr18Ni9Si4、 10Cr17Ni11Si4AlTi、022Cr14Ni14Si4(Ti)、022Cr17Ni14Si4（Ti、Nb）、022Cr20Ni24Si4Ti等(deng)常常用(yong)于溫度≤80℃下的(de)(de)(de)濃(nong)硝酸(suan)(suan)和發煙硝酸(suan)(suan)中，溫度再高，則需(xu)要(yao)選(xuan)含(han)Si量達6％的(de)(de)(de)不(bu)銹(xiu)鋼(gang)(gang)，例如(ru)，00Cr17Ni7Si6。

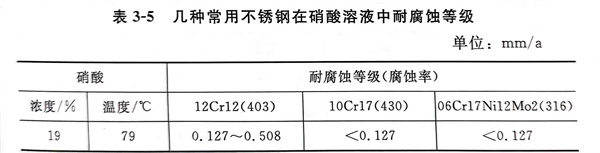

研究已表明，當HNO3中含有Cr6+時，18-8型不銹鋼腐蝕速度急劇提高，此時高Si為4％和6％的不銹鋼是最佳含Mo不銹鋼，一般不用于耐HNO3腐蝕。但是，當硝酸中有Cl-時，為了防止點蝕，則常常選用含Mo的不銹鋼。具體牌號取決于鋼中Cr、Mo含量，隨著HNO3濃度、Cl-含量和介質溫度而定。常用不銹鋼在硝酸溶液中耐腐蝕等級見表3-5。
