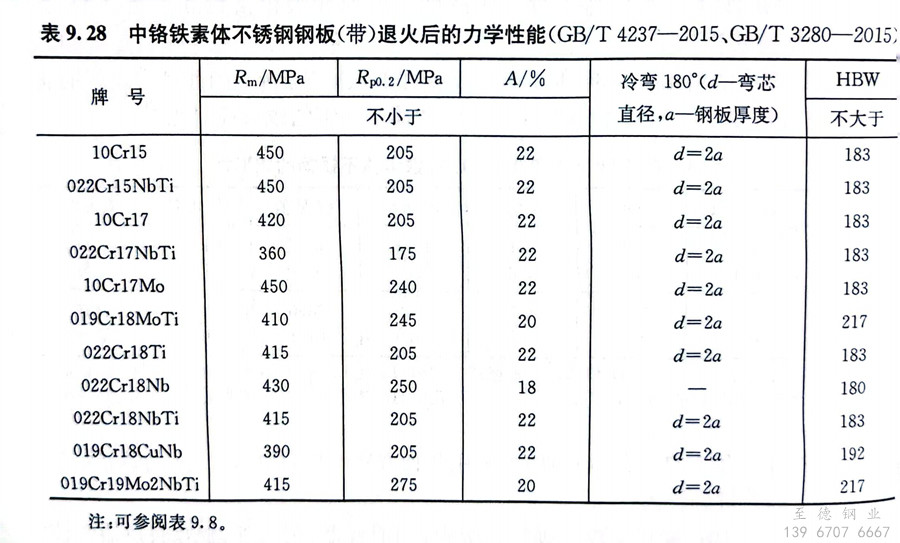

10Cr15是一種中鉻鐵素體不銹鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不銹鋼用(yong)于建筑內(nei)裝飾、重油燃燒室部件(jian)、家(jia)庭用(yong)具、家(jia)用(yong)電器部件(jian)。該鋼的韌脆轉變溫(wen)度在室溫(wen)以(yi)上，對(dui)缺口敏(min)感，不適于做室溫(wen)以(yi)下的承(cheng)載零件(jian)。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不銹鋼(gang)可以(yi)焊接(jie)，在碳含(han)量較(jiao)高而(er)鉻(ge)含(han)量較(jiao)低時，其組織結構為鐵(tie)(tie)素體十少量珠(zhu)光體或鐵(tie)(tie)素體十碳化物。由于它的(de)韌脆(cui)轉變溫(wen)度在室溫(wen)以(yi)上，且對缺口敏感，不適宜制作室溫(wen)以(yi)下承受載(zai)荷的(de)設備和部件，通常使(shi)用(yong)的(de)鋼(gang)材(cai)截面尺寸不允(yun)許超(chao)過4mm。

  10Cr17 不銹鋼有晶間腐(fu)蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不銹鋼(gang)在(zai)大氣、水蒸氣等(deng)介(jie)質中(zhong)(zhong)具(ju)有(you)不銹性，當介(jie)質中(zhong)(zhong)含有(you)較多氯離子時，則(ze)耐銹性不足，在(zai)氧化性類溶液中(zhong)(zhong)有(you)良(liang)好的耐蝕性，尤其在(zai)稀(xi)硝酸(suan)中(zhong)(zhong)。該鋼(gang)主(zhu)要用(yong)于生(sheng)產硝酸(suan)、氨酸(suan)的化工(gong)設備，也可用(yong)于制造食品和釀(niang)酒的設備、管(guan)道，薄板(ban)廣泛用(yong)于建筑內裝(zhuang)修(xiu)、日(ri)用(yong)辦公設備、廚房器具(ju)、汽(qi)車裝(zhuang)修(xiu)、氣體燃燒器等(deng)。
