022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性問題，其使用溫度應低于300℃。

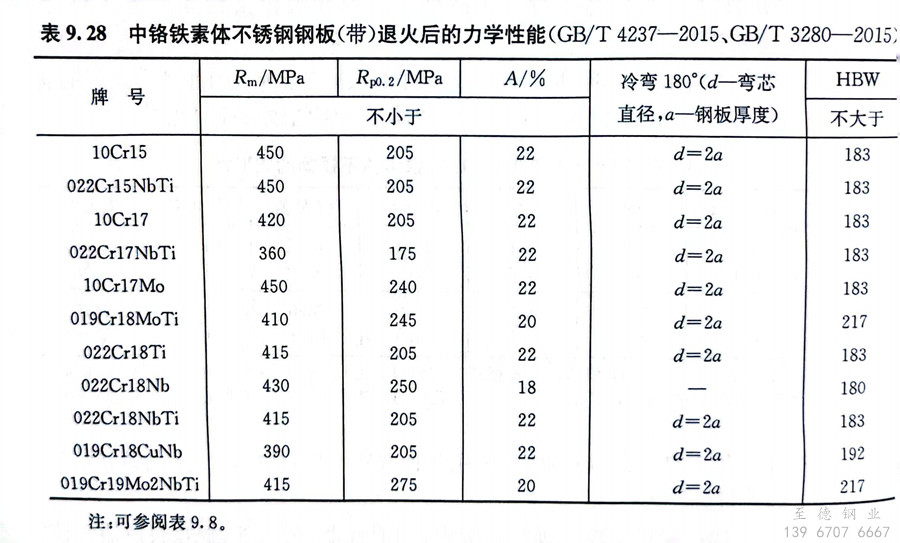

  022Cr18Ti 不銹鋼的開(kai)始熱加工(gong)溫度(du)為(wei)(wei)1050～1150℃，終止溫度(du)為(wei)(wei)705～790℃，空(kong)冷。該鋼熱軋帶在罩式爐內(nei)退(tui)火(huo)，退(tui)火(huo)溫度(du)為(wei)(wei)825～875℃，時間不小(xiao)于8h；冷軋帶在連續退(tui)火(huo)爐中退(tui)火(huo)，溫度(du)控制在850～860℃，退(tui)火(huo)后的力學性能見表9.28。

  022Cr18Ti 不(bu)銹鋼(gang)適(shi)于制造生產(chan)硝酸(suan)、氨酸(suan)等要求(qiu)耐(nai)氧(yang)化酸(suan)的容器(qi)和管道設備，可以部分代替18Cr-8Ni奧氏(shi)體不(bu)銹鋼(gang)，也可用于建筑內(nei)外裝飾、車輛部件、廚房用具、餐具等。
