019Cr18CuNb 鋼是一種超純中鉻鐵(tie)素(su)體不銹鋼，由于添加了Nb、Cu，其耐蝕性能相當于06Cr19Ni10（0Cr18Ni9）鋼，同時冷成形性能也顯著提高，Nb的加人既起到穩定化作用，又改善了鋼的高溫性能，如抗氧化性能和高溫強度，其抗氧化溫度可達950℃，可滿足汽車排氣系統歧管的需求。該鋼還用于建筑的外裝飾部件、家電等。


 019Cr18MoTi 鋼是一種超低碳(tan)鐵素體不銹鋼，鋼中(zhong)允許(xu)少量氮存在，適(shi)當加入鈦、鈮(ni)和鋯，使鋼的加工(gong)性和焊接性有所改(gai)善(shan)。由(you)于鉻、鉬的復合作用，對弱還(huan)原性酸（醋酸、果(guo)酸等）的耐全面腐蝕能力較022Cr18Ti鋼為優。該鋼的開始熱(re)加工(gong)溫(wen)(wen)度為1100～1140℃，終止溫(wen)(wen)度為710～790℃，空冷，退火(huo)溫(wen)(wen)度為780～850℃，空冷或緩冷，退火(huo)后的力學性能見表9.28。


 019Cr18MoTi 鋼(gang)可用(yong)(yong)于制造與有機酸(suan)相接觸的設備及人造纖維(wei)、造紙、食品工業(ye)用(yong)(yong)的耐蝕設備，還(huan)可用(yong)(yong)于建(jian)筑(zhu)內外裝飾、車輛(liang)部件、廚房用(yong)(yong)具(ju)、餐具(ju)等(deng)。該鋼(gang)不(bu)適合(he)在氧化酸(suan)（如(ru)硝酸(suan)）中使用(yong)(yong)。

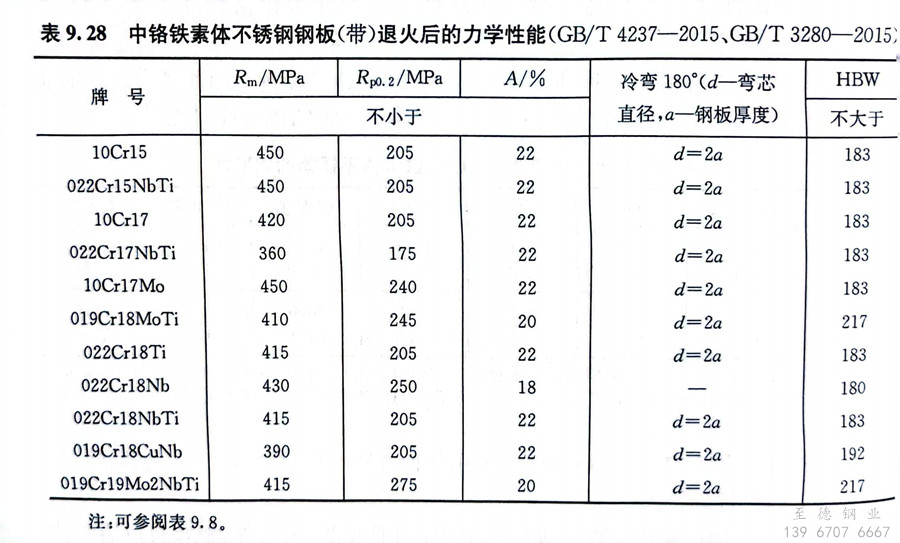

表 28.jpg


 019Cr19Mo2NbTi 鋼是一種超(chao)低(di)碳鐵素體不銹鋼，由于加入了1.75％～2.50％Mo，耐蝕性得到(dao)提高，耐應(ying)力腐蝕性好。該鋼的(de)熱加工工藝(yi)為(wei)始鍛溫度1100～1140℃，終鍛溫度705～790℃，空冷，退火(huo)溫度為(wei)800～1050℃，快冷，退火(huo)后的(de)力學性能見表(biao)9.28。


 019Cr19Mo2NbTi 鋼用(yong)于制造汽車排(pai)氣(qi)系統、儲水(shui)槽(cao)、太陽(yang)能(neng)熱水(shui)器、換熱器、食品機械(xie)、印染機械(xie)和(he)耐應力(li)腐蝕設備。
