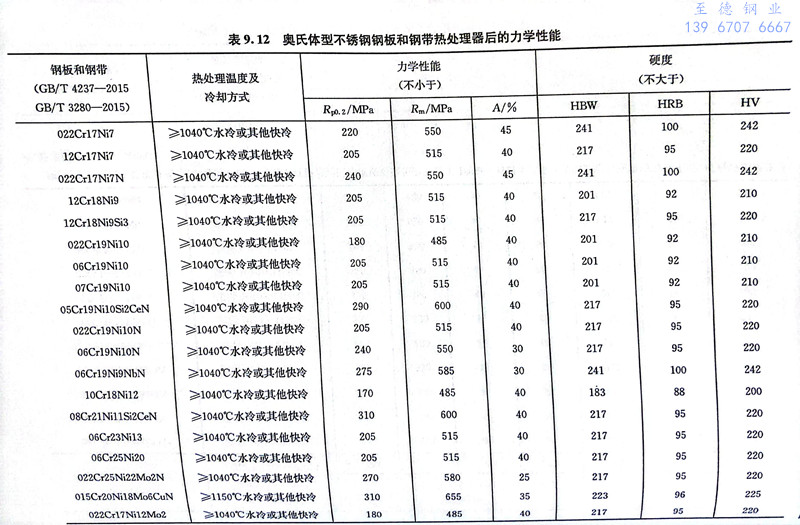

022Cr19Ni10不銹鋼是在06Cr19Ni10不銹鋼的基礎上，通過降低碳含量和稍許提高鎳含量而開發出的超低碳奧氏(shi)體不銹鋼，可以有效地解決06Cr18Ni10鋼在一些條件下嚴重的晶間腐蝕傾向。在AOD和VOD工藝成功地應用于生產后，這種鋼開始得到廣泛的應用。022Cr19Ni10鋼與06Cr19Ni10鋼比較，其強度稍低，但其敏化態耐晶間腐蝕能力顯著優于06Cr19Ni10鋼，其他性能與之相同。該鋼固溶態及冷變形H1/4和H1/2狀態的力學性能見表9.12、表9.34及表9.35。冷加工變形使06Cr19Ni10鋼的強度明顯提高，但其提高幅度不如12Cr17Ni7鋼。表9.40為022Cr19Ni10鋼在不同溫度下的力學性能。

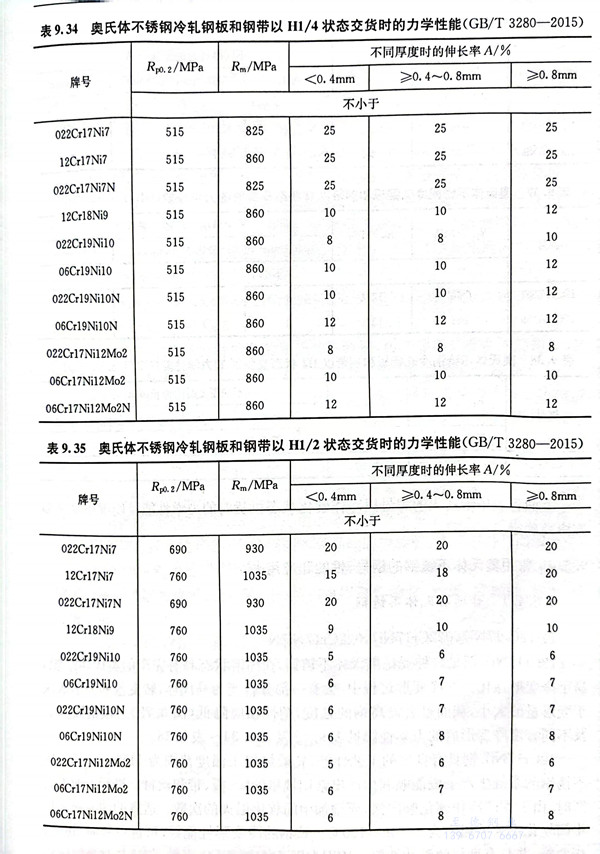

表 34.jpg

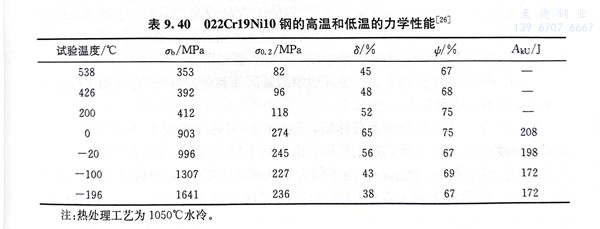

表 40.jpg


 022Cr19Ni10 不銹鋼(gang)常用(yong)于制(zhi)造耐酸介質腐蝕的各種(zhong)設備(bei)、容器、管道和(he)構件(jian)，主要用(yong)于需焊接(jie)而焊接(jie)后又不能進行固溶處理的耐蝕設備(bei)和(he)部件(jian)。


51.jpg 01.jpg 36.jpg

鎳合金.jpg 43.jpg 87.jpg

34.jpg 56.jpg 99.jpg



 至德鋼(gang)業，我們(men)根據您的實際需求(qiu)，給出(chu)參考建(jian)議，為您提(ti)供(gong)高性(xing)價比的不銹鋼(gang)管道及配件。
