022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹(xiu)鋼，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

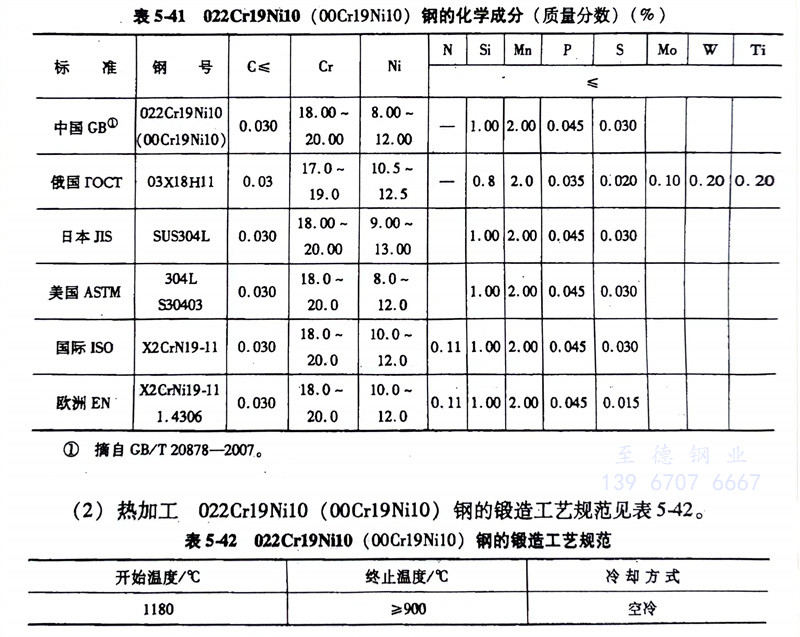

（1）化學成分：香蕉視頻app連接:022Cr19Ni10、1.4306、S30403、304L不銹鋼的化學成分(fen)見表5-41。

（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不銹鋼的(de)鍛造工藝規(gui)范見表5-42。

（3）預(yu)備熱處(chu)理： 預備熱處理的過程如下：

      a. 冷拉坯料退火：970℃水冷。

      b. 冷拉材中(zhong)間退(tui)火：850℃水冷。

      c. 消(xiao)除加工應力退火：300～350℃，保溫1～2h，空冷。

（4）固溶處(chu)理: 1050～1100℃水(shui)冷(leng)或空冷(leng)，硬(ying)度≤201HBW。

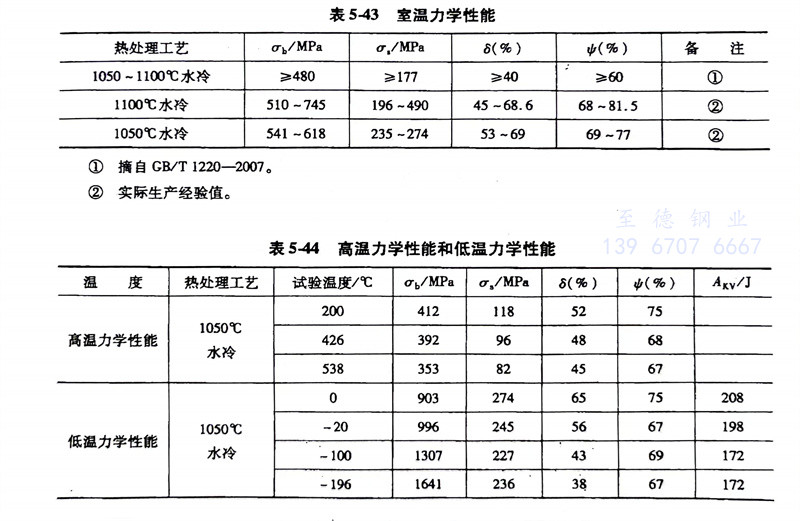

（5）力(li)學(xue)性能：022Cr19Ni10、1.4306、S30403、304L不銹鋼的力學(xue)性能見(jian)表(biao)5-43和表(biao)5-44。

（6）工藝性能： 022Cr19Ni10、1.4306、S30403、304L不銹(xiu)鋼具有良好(hao)的冷(leng)、熱(re)加(jia)工(gong)(gong)性能，可采用通用的各種冷(leng)、熱(re)加(jia)工(gong)(gong)工(gong)(gong)藝，但冷(leng)加(jia)工(gong)(gong)較易產生加(jia)工(gong)(gong)硬化，變形量過大，應作中(zhong)間退(tui)火處理，以(yi)利于進一步(bu)加(jia)工(gong)(gong)。

（7）焊接(jie)： 焊(han)接性(xing)能良好，焊(han)后(hou)不需進行熱處理(li)。此(ci)鋼用電弧焊(han)、氬(ya)弧焊(han)后(hou)有良好的耐蝕性(xing)，不出(chu)現刀(dao)口狀腐蝕，建議(yi)采用A002焊(han)條。

（8）耐蝕性(xing)： 022Cr19Ni10、1.4306、S30403、304L不銹鋼(gang)在鹽中的耐腐蝕數據如下(xia)

      a. 在(zai)硝銨(an)（任何(he)濃度(du)、溫度(du)）、硫(liu)銨(an)（濃度(du)10％，室溫）、硫(liu)酸(suan)鎂（任何(he)濃度(du)、溫度(du)）、過(guo)硫(liu)酸(suan)鉀（濃度(du)5％，溫度(du)34℃）和(he)磷酸(suan)鈉（濃度(du)5％，溫度(du)15.6℃）介質(zhi)條件(jian)下無腐蝕。

      b. 在硝酸鈉（濃度53％、溫度29.5℃）和碳酸鈉（濃度10％、溫度15.6℃）中腐(fu)蝕(shi)極微（＜0.0007mm/a）。
