奧氏體-鐵素體不銹鋼亦稱為雙相不銹鋼，鋼中既含有奧氏體，又含有鐵素體，兩者要獨立存在，且含量較大。一般較少相的含量至少也要達到30％。

 雙相(xiang)(xiang)不銹(xiu)(xiu)(xiu)鋼(gang)的(de)發展和應用始于20世紀30年代，人(ren)們發現(xian)含有鐵素(su)體和奧(ao)氏體的(de)不銹(xiu)(xiu)(xiu)鋼(gang)，比單(dan)一組織的(de)奧(ao)氏體鋼(gang)具有更好(hao)的(de)耐晶(jing)間腐蝕性能，但由于受當(dang)時(shi)冶金(jin)生(sheng)(sheng)產(chan)水平(ping)的(de)限制，無(wu)法解決雙相(xiang)(xiang)不銹(xiu)(xiu)(xiu)鋼(gang)兩相(xiang)(xiang)比例(li)控(kong)制和可焊性、熱(re)塑(su)性等(deng)工藝(yi)性能較差等(deng)問題(ti)，一段時(shi)期雙相(xiang)(xiang)不銹(xiu)(xiu)(xiu)鋼(gang)的(de)發展緩慢。直到70年代以后，隨著冶金(jin)技術的(de)進(jin)步，雙相(xiang)(xiang)鋼(gang)的(de)研究與(yu)生(sheng)(sheng)產(chan)得(de)到了(le)迅(xun)速(su)的(de)發展。80年代后期已開發出稱之為超級雙相(xiang)(xiang)不銹(xiu)(xiu)(xiu)鋼(gang)的(de)鋼(gang)種，其特點是碳含量很低（0.01％～0.02％）、高鉬（約4％）、高氮（約0.3％），鐵素(su)體含量40％～50％，具有優(you)良的(de)耐蝕性能。

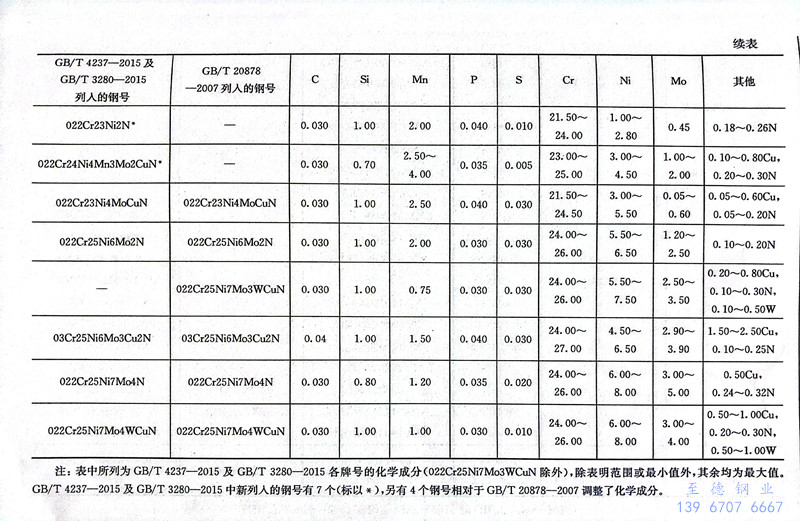

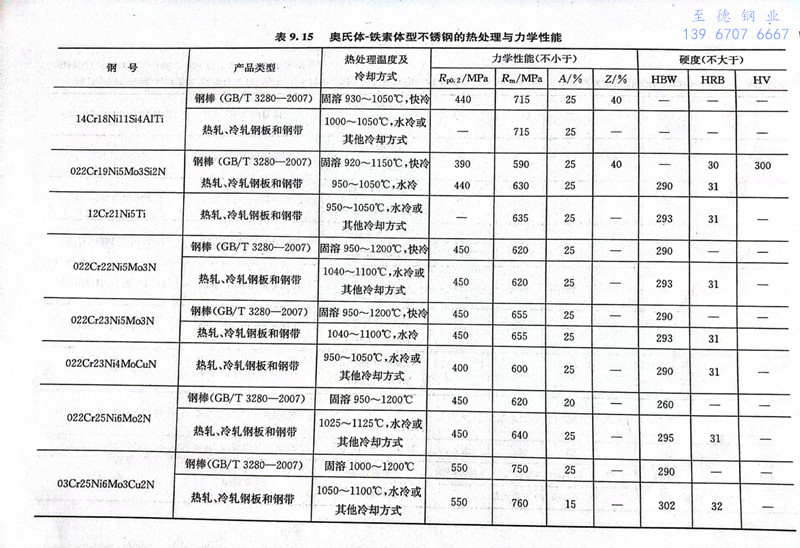

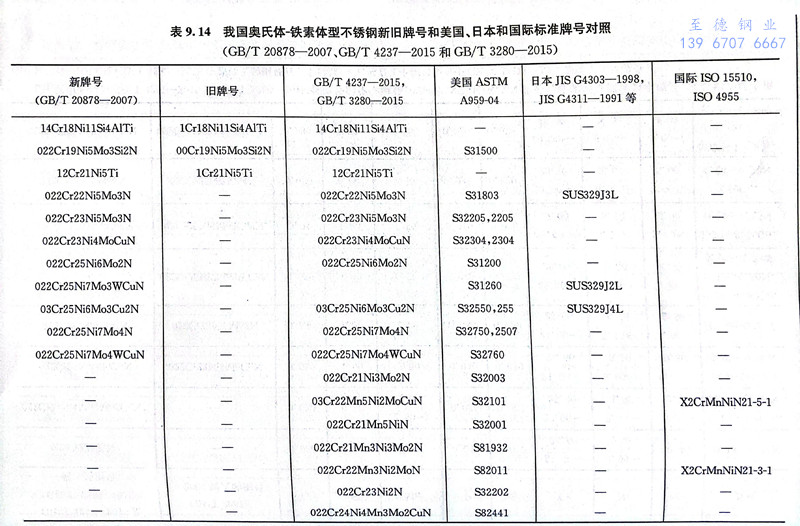

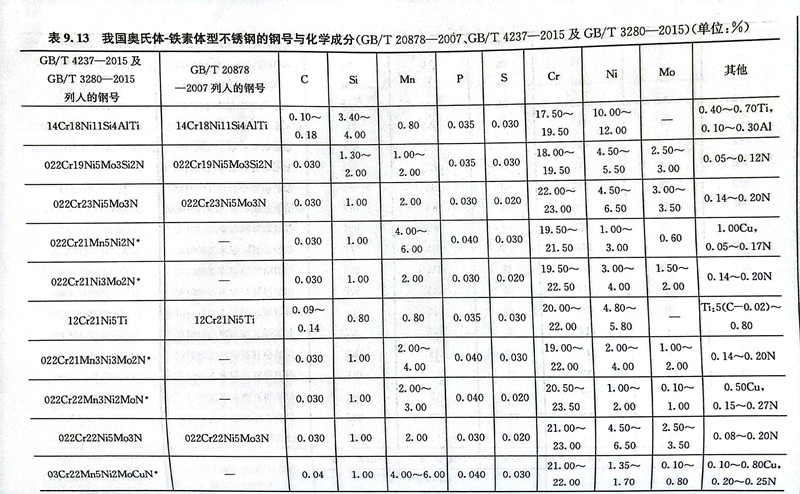

 我國(guo)在20世紀(ji)70年代中期開(kai)始(shi)發展雙相不(bu)銹(xiu)鋼(gang)(gang)(gang)，在GB 1220-84和GB 1220-92中列入(ru)了3個(ge)(ge)鋼(gang)(gang)(gang)號。在制定GB／T 20878-2007時，吸(xi)收了國(guo)內外已(yi)開(kai)發出的(de)(de)一些性能良好的(de)(de)雙相鋼(gang)(gang)(gang)不(bu)銹(xiu)鋼(gang)(gang)(gang)，共列入(ru)了11個(ge)(ge)鋼(gang)(gang)(gang)號。2015年修訂的(de)(de)GB/T 4237-2015及(ji)(ji)GB/T 3280-2015中列入(ru)的(de)(de)奧(ao)氏體(ti)(ti)-鐵素(su)體(ti)(ti)不(bu)銹(xiu)鋼(gang)(gang)(gang)牌號有17個(ge)(ge)，其(qi)中10個(ge)(ge)是已(yi)列入(ru)GB/T 20878-2007的(de)(de)牌號，新添加的(de)(de)有7個(ge)(ge)，其(qi)化學(xue)成分及(ji)(ji)其(qi)固溶(rong)處理后的(de)(de)力(li)學(xue)性能分別見(jian)表9.13和表9.15。

 雙相鋼(gang)中的(de)兩相具有(you)適宜(yi)的(de)比例時(shi)，在性能上具有(you)一(yi)系(xi)列優(you)點(dian)，目前得到廣(guang)泛應用(yong)的(de)α＋y雙相不銹(xiu)鋼(gang)，大(da)都含有(you)體積分(fen)數約50％的(de)α相和50％的(de)γ相，即兩者的(de)比例近于1的(de)鋼(gang)種居多(duo)。因此(ci)Cr-Ni或Cr-Ni-Mn雙相不銹(xiu)鋼(gang)的(de)成分(fen)特(te)點(dian)是較高的(de)鉻含量和較低的(de)鎳含量。除碳元素(su)外(wai)，其他成分(fen)范圍(wei)為17.5％～28％Cr、3％～12％Ni、0.5％～4％Si、0.5％～6％Mn、0.5％～2.0％Cu、0～0.4％N。還有(you)一(yi)些無鎳的(de)Cr-Mn-N系(xi)雙相不銹(xiu)鋼(gang)因其冷熱加工性能較差(cha)已少(shao)使用(yong)。
