在雙相不銹鋼中，α相和y相含量的控制十分重要，圖9.77為不同鐵含量的Fe-Cr-Ni合金的變溫截面圖。隨鐵含量的增加，a相區和γ相區的形狀發生變化，a／α＋y和α＋y／y相界變彎，在高溫時的α相區逐漸縮小。在低溫時σ＋y雙相區逐漸擴大。在鐵含量為90％時，由于γ相區的擴大，使高溫鐵素體區與低溫鐵素體區分割開來。鐵含量為70％左右時，由于α＋y／y相界發生彎曲，在1000℃時，靠近α＋x／y相界附近的純奧氏體鋼將出現某些鐵素體，隨著Cr／Ni比例的調整，便可以獲得α＋y雙相不銹鋼，鋼中所含的鉻、鎳總量使這類鋼具有良好的耐蝕性。




  α＋γ雙相(xiang)(xiang)不銹(xiu)鋼與通常(chang)的(de)純鐵素體(ti)鋼和純奧氏體(ti)鋼不同(tong)，在其加熱和冷(leng)卻(que)過程中(zhong)，除了a、y兩相(xiang)(xiang)含量的(de)變(bian)(bian)化外，還(huan)會產生組織轉變(bian)(bian)，出現(xian)二次奧氏體(ti)γ2。在常(chang)用的(de)雙相(xiang)(xiang)不銹(xiu)鋼中(zhong)，隨著成分的(de)變(bian)(bian)化還(huan)會出現(xian)碳(tan)化物、氮化物及一些金屬間化合物。


  雙(shuang)(shuang)相(xiang)不銹鋼(gang)的(de)(de)性能(neng)，特(te)別是(shi)耐應力腐蝕破裂的(de)(de)性能(neng)，與其主要的(de)(de)相(xiang)組(zu)成α相(xiang)和r相(xiang)的(de)(de)平(ping)衡比(bi)例有著密切的(de)(de)關系，而平(ping)衡比(bi)例取決于鋼(gang)的(de)(de)成分和加熱溫(wen)度(du)。雙(shuang)(shuang)相(xiang)不銹鋼(gang)的(de)(de)相(xiang)平(ping)衡一(yi)般是(shi)根據Schaeffler圖（圖9.13）或以后(hou)的(de)(de)一(yi)些改進的(de)(de)組(zu)織圖確(que)定的(de)(de)。此外，還找出了(le)一(yi)些以化學成分和固溶溫(wen)度(du)為依據計算出奧氏體含量的(de)(de)關系式。

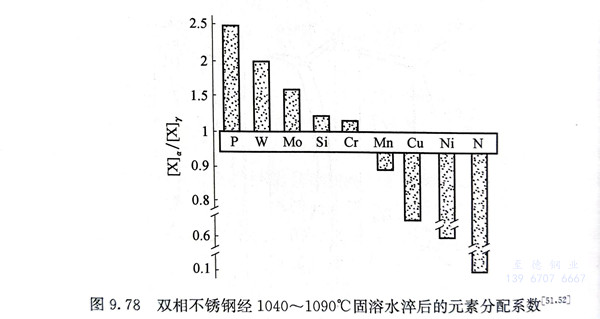

  a＋γ雙相不銹鋼中(zhong)的(de)組織(zhi)轉變有兩(liang)個(ge)特(te)點；一是合金(jin)元素在鐵素體中(zhong)的(de)擴散速率(lv)遠大(da)于其在奧氏體中(zhong)的(de)擴散速率(lv)，如在700℃附近(jin)，鉻(ge)在鐵素體中(zhong)的(de)擴散速率比在(zai)(zai)奧氏體中(zhong)約大100倍。二是元素(su)在(zai)(zai)α、γ兩(liang)(liang)相(xiang)中(zhong)的(de)分(fen)(fen)(fen)配也有(you)很大的(de)差異。α相(xiang)中(zhong)富(fu)集了(le)鐵素(su)體形成元素(su)，而(er)γ相(xiang)中(zhong)富(fu)集了(le)奧氏體形成元素(su)，元素(su)在(zai)(zai)兩(liang)(liang)相(xiang)中(zhong)含(han)量(liang)的(de)比值(zhi)稱為分(fen)(fen)(fen)配系(xi)數。元素(su)在(zai)(zai)兩(liang)(liang)相(xiang)間的(de)分(fen)(fen)(fen)配系(xi)數示(shi)于圖9.78，該分(fen)(fen)(fen)配系(xi)數對在(zai)(zai)固溶(rong)狀(zhuang)態（1040～1090℃）的(de)大多數雙相(xiang)不(bu)銹鋼是適用的(de)。但是，分(fen)(fen)(fen)配系(xi)數不(bu)是恒定的(de)，而(er)是隨加熱溫度的(de)變化而(er)改變。隨著固溶(rong)溫度的(de)升(sheng)高，元素(su)在(zai)(zai)兩(liang)(liang)相(xiang)間的(de)分(fen)(fen)(fen)配逐(zhu)(zhu)漸(jian)趨于均勻，α相(xiang)中(zhong)的(de)鉻、鉬、硅含(han)量(liang)逐(zhu)(zhu)漸(jian)降(jiang)低，鎳、銅含(han)量(liang)逐(zhu)(zhu)漸(jian)增高。高溫下兩(liang)(liang)相(xiang)成分(fen)(fen)(fen)相(xiang)近，說明鋼的(de)焊接接頭近縫區(qu)具(ju)有(you)均勻一致(zhi)的(de)力學性能和具(ju)有(you)較好熱塑(su)性的(de)原因。與此(ci)同時，也必然(ran)造成α相(xiang)自(zi)身的(de)不(bu)穩定，在(zai)(zai)時效過程(cheng)中(zhong)易(yi)于分(fen)(fen)(fen)解轉變。




  由于上(shang)述(shu)原因(yin)，組織轉變(bian)往往發生在鐵素(su)體相中(zhong)，在奧氏(shi)體相中(zhong)則沒有多少變(bian)化，而且在鐵素(su)體相中(zhong)的析出反(fan)應(ying)要比純(chun)奧氏(shi)體鋼或純(chun)鐵素(su)體鋼快(kuai)得多。
