UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼022Cr25Ni7Mo4N(SAF 2507)相比,鉬含量稍低,但加入了約1.5%的Cu,使其耐還原性介質,如耐硫酸腐蝕等的性能有明顯增加,在一些環境中,耐點蝕、耐縫隙腐蝕的性能也有改善。UR52N+的PREN≥40。

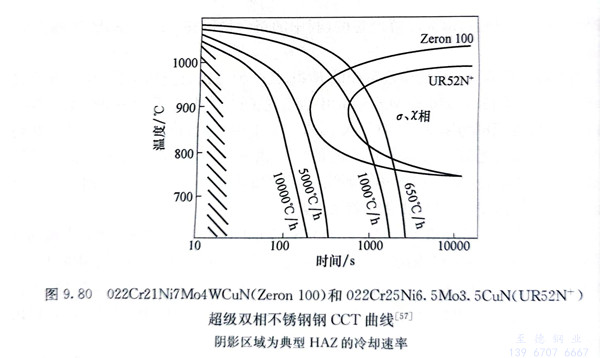

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼經適宜的固溶處理后的組織具有a/y近于1的雙相結構,從該鋼的CCT曲線(圖9.80)可以看出,當冷卻速率不超過1000℃/h,會有σ、X等金屬間相析出。由于該鋼中不含鎢,故其金屬間相析出的敏感性要低于022Cr25Ni7Mo4WCuNZeron 100)。該鋼經固溶處理后的室溫力學性能:Rm=840MPa、Rp0.2=650MPa、A=30%、HRC=25、KV2=120J。




 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼的耐全面腐蝕性能優于SAF 2507和Zeron 100等超級雙相不銹鋼,在工業磷酸中優于超級奧氏體不銹鋼URB66,其耐點蝕和耐縫隙腐蝕的性能高于含氮較低的UR52N鋼。UR52N+鋼耐應力腐蝕性能比奧氏體不銹鋼316L要好得多。


 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼(gang)的(de)熱(re)加(jia)工性(xing)能(neng)(neng)較不(bu)(bu)含(han)銅的(de)這類鋼(gang)稍差,熱(re)加(jia)工溫(wen)度不(bu)(bu)宜太高,以(yi)1000~1150℃為宜,熱(re)成(cheng)形后一般(ban)需再經熱(re)處理。該(gai)(gai)鋼(gang)的(de)熱(re)處理工藝為1100℃加(jia)熱(re),保溫(wen)后急冷。對于(yu)該(gai)(gai)鋼(gang)厚度為35mm和(he)150mm的(de)中(zhong)、厚板,中(zhong)部(bu)的(de)冷卻速率要不(bu)(bu)低于(yu)5000℃/h才能(neng)(neng)獲得(de)-50℃時不(bu)(bu)低于(yu)50J的(de)沖(chong)擊功,且沒有金屬中(zhong)間相的(de)析出(chu)。
