SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼是對022Cr25Ni7Mo4N雙相鋼的進一步改進,與之相比,鉬含量有所降低,其耐點蝕的PREN略低,典型成分的PREN仍可達41,但成分更加平穩。該鋼在固溶態具有α/γ近于1的比例,但經過各種高溫處理后,在冷卻過程中會有金屬間化合物和氮化物的沉淀,但與022Cr25Ni7Mo4N 雙相不銹鋼比較,由于鉬含量低、氮含量高,減緩了σ等相的形成,熱穩定性有所改善。

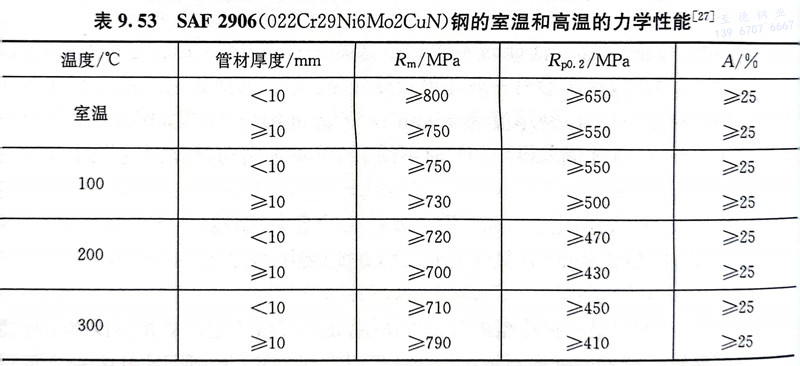

SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼的強度約為普通鉻鎳奧氏體不銹鋼的3倍,表9.53為SAF 2906鋼的室溫和高溫力學性能。SAF 2906鋼有良好的沖擊韌性,其韌脆轉變溫度約在-100℃,在-50℃時的沖擊功仍可達到120J。
SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相(xiang)鋼(gang)(gang)的鉻含(han)量(liang)高,因此在岢性(xing)(xing)介質(zhi)中有(you)優良(liang)(liang)(liang)的耐(nai)蝕(shi)(shi)性(xing)(xing)能(neng),該(gai)鋼(gang)(gang)還具(ju)有(you)良(liang)(liang)(liang)好(hao)的耐(nai)氯化物應(ying)力腐蝕(shi)(shi)的性(xing)(xing)能(neng),并具(ju)有(you)良(liang)(liang)(liang)好(hao)的耐(nai)點蝕(shi)(shi)和耐(nai)縫隙腐蝕(shi)(shi)的性(xing)(xing)能(neng)。該(gai)鋼(gang)(gang)的強(qiang)度(du)高,冷成形需要更(geng)大的外(wai)力。該(gai)鋼(gang)(gang)的焊接性(xing)(xing)能(neng)良(liang)(liang)(liang)好(hao),由于焊接熱影(ying)響(xiang)區有(you)'相(xiang)形成,故焊縫有(you)良(liang)(liang)(liang)好(hao)的韌性(xing)(xing)、強(qiang)度(du)和耐(nai)蝕(shi)(shi)性(xing)(xing)。SAF 2906鋼(gang)(gang)的固溶處理溫(wen)度(du)為1040~1080℃,保溫(wen)后快冷,根據(ju)截面(mian)尺寸可水冷或空冷。
SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼的主要用(yong)于苛(ke)性(xing)鈉生產中(zhong)包括蒸發器用(yong)管在(zai)內的管線系(xi)統用(yong)管,氧(yang)化鋁生產中(zhong)熱交換器管和(he)氧(yang)化鋯廠中(zhong)一(yi)些裝置(zhi)中(zhong)的管路,以及對點蝕和(he)縫隙腐(fu)蝕有高耐蝕需求的設備(bei)和(he)構件。
