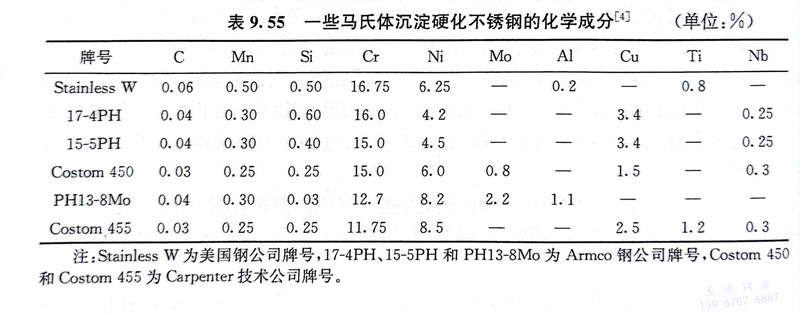

022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

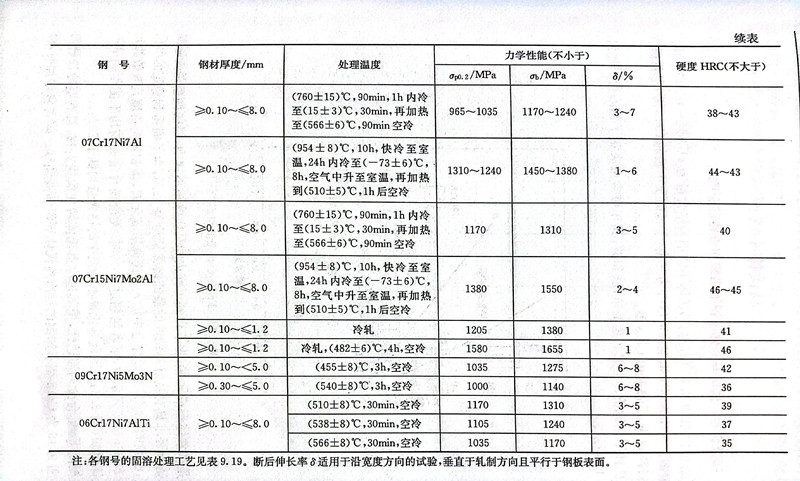

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼(gang)在(zai)溫(wen)度(du)(du)(du)(du)區間900～1260℃極易鍛(duan)(duan)(duan)造(zao)，適宜的(de)鍛(duan)(duan)(duan)造(zao)加(jia)熱(re)和均熱(re)溫(wen)度(du)(du)(du)(du)為1040～1150℃，終鍛(duan)(duan)(duan)溫(wen)度(du)(du)(du)(du)應(ying)控制在(zai)815～925℃，可(ke)獲得(de)較(jiao)細的(de)晶粒尺(chi)寸，鍛(duan)(duan)(duan)后(hou)(hou)空冷。鍛(duan)(duan)(duan)后(hou)(hou)應(ying)進行(xing)固(gu)溶(rong)(rong)處(chu)理(li)(li)，固(gu)溶(rong)(rong)溫(wen)度(du)(du)(du)(du)為816～843℃，隨后(hou)(hou)快冷，若(ruo)截面較(jiao)小可(ke)以水(shui)淬，組織為全馬氏體組織，硬度(du)(du)(du)(du)為30～35HRC。生產企業一般均以固(gu)溶(rong)(rong)狀態(tai)的(de)產品(pin)供貨(huo)，用戶(hu)加(jia)工后(hou)(hou)只需進行(xing)時效處(chu)理(li)(li)以獲得(de)最(zui)后(hou)(hou)的(de)性能(neng)。時效溫(wen)度(du)(du)(du)(du)可(ke)在(zai)480～560℃選(xuan)擇(ze)，保溫(wen)4h，空冷，時效后(hou)(hou)的(de)尺(chi)寸變化(hua)僅為-0.001mm／mm。固(gu)溶(rong)(rong)和時效處(chu)理(li)(li)后(hou)(hou)鋼(gang)的(de)力學(xue)性能(neng)見表(biao)9.19和表(biao)9.20。

 022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在(zai)固溶處理(li)(li)后可以立即進行(xing)(xing)冷(leng)(leng)作加(jia)工(gong)(gong)。對于(yu)深沖或脹形(xing)工(gong)(gong)藝，由于(yu)變形(xing)是局部的(de)，加(jia)工(gong)(gong)后須進行(xing)(xing)二次固溶處理(li)(li)（退火）。其他冷(leng)(leng)加(jia)工(gong)(gong)，如冷(leng)(leng)拉、冷(leng)(leng)軋，因(yin)為在(zai)固溶狀態的(de)加(jia)工(gong)(gong)硬化率低，可進行(xing)(xing)較大變形(xing)量的(de)冷(leng)(leng)加(jia)工(gong)(gong)，獲得較高(gao)的(de)強度，而不需二次固溶處理(li)(li)。最后進行(xing)(xing)時效處理(li)(li)。

 022Cr12Ni9Cu2NbTi、Custom 455 不銹(xiu)鋼可焊(han)(han)性優良(liang)，可采(cai)用同成分的焊(han)(han)接材料進行焊(han)(han)接，一般(ban)不需焊(han)(han)前預(yu)熱(re)和焊(han)(han)后熱(re)處(chu)理(li)。

 022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl₃水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
