香蕉视频app连接

022Cr12Ni9Cu2NbTi、Custom 455、00Cr12Ni8Cu2TiNb

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼是一種超低碳型馬氏體沉淀硬(ying)化不(bu)銹鋼(gang)，固溶處理后單次時效即可獲得高的屈服強度與高的塑韌性的良好配合。此外(00Cr12Ni8Cu2TiNb) Custom 455 不銹鋼具有良好的耐蝕性，尤其是耐應力腐蝕性能。此鋼長時服役溫度為450℃，瞬時使用溫度可達800℃。00Cr12Ni8Cu2TiNb 不銹鋼具有良好的工藝性能，易于生產棒、絲、板、帶和鑄件等冶金產品。在零部件制造過程中易于成形、加工和焊接。它主要應用于要求耐蝕不銹的承力部件。

一、化學成分

 00Cr12Ni8Cu2TiNb、 Custom 455 不(bu)銹鋼的(de)化學成(cheng)分(fen)見表5-41。

二、室溫力學性(xing)能

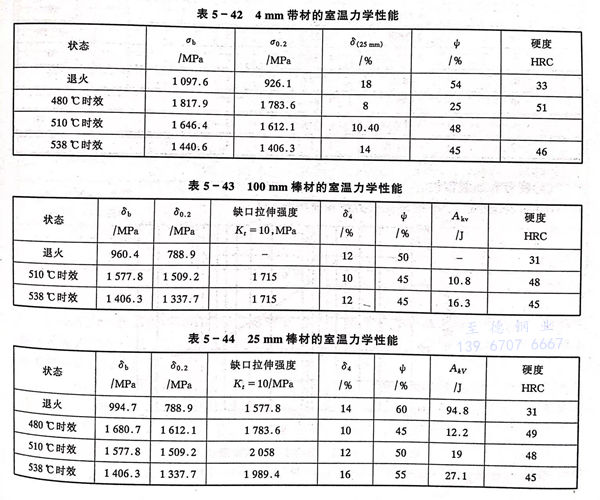

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫力學性能見表5-42至表5-46。

三、疲勞和斷裂韌性

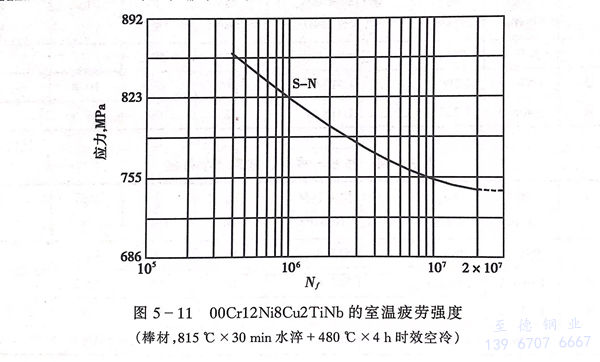

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫疲勞性能見圖 5-11。

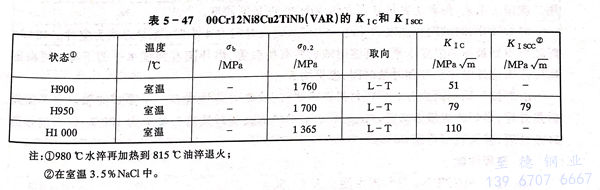

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的斷裂韌性和應力腐蝕門檻值見表 5-47。

四、高溫力學性能

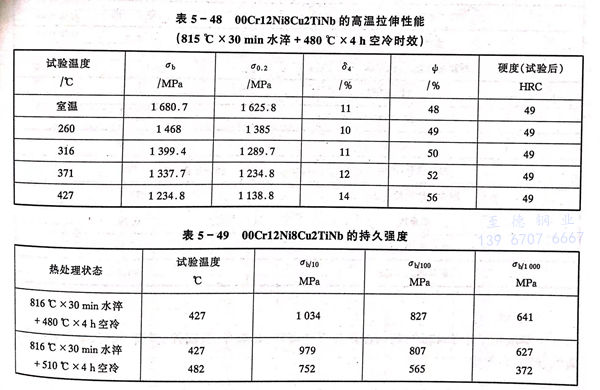

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的高溫瞬時拉伸性能見表 5-48 。持久強度見表 5-49 。

五(wu)、工藝(yi)性能

  a. 熱加工

   在馬氏(shi)體沉淀(dian)硬化不銹鋼中，此鋼是屬于最易熱(re)(re)加(jia)工的一(yi)種材料。熱(re)(re)加(jia)工溫度(du)范圍為900～1260℃，為獲(huo)(huo)得(de)良好的力學(xue)性能(neng)(neng)，應(ying)在1040～1150℃加(jia)熱(re)(re)。為了獲(huo)(huo)得(de)細小(xiao)晶粒和(he)熱(re)(re)處理后的最佳性能(neng)(neng)，終加(jia)工溫度(du)應(ying)在815～950℃。

  b. 冷加工

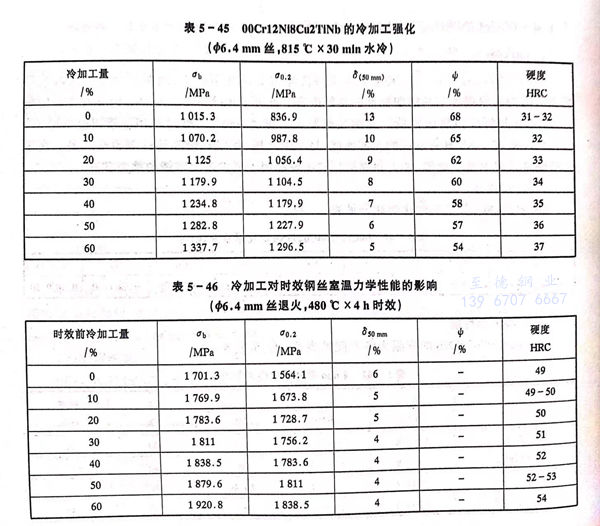

   盡(jin)管此鋼(gang)在退(tui)火狀態(tai)下是馬氏體組(zu)織，但鋼(gang)的(de)(de)硬(ying)度(du)僅為30～35HRC，易于進(jin)行(xing)冷加(jia)(jia)(jia)工，鋼(gang)的(de)(de)冷加(jia)(jia)(jia)工硬(ying)化傾向很低(di)（見(jian)表5-45），不需中間退(tui)火即(ji)可進(jin)行(xing)較(jiao)大變(bian)形量的(de)(de)冷加(jia)(jia)(jia)工，最終熱處理前進(jin)行(xing)冷變(bian)形，可獲(huo)得(de)較(jiao)高(gao)的(de)(de)拉伸強(qiang)度(du)和(he)屈服強(qiang)度(du)。

 c. 熱處(chu)理

    00Cr12Ni8Cu2TiNb、 Custom 455 不銹鋼的退(tui)火和時效處(chu)理制度較(jiao)簡(jian)單。

   退火：816～843℃×30min，水冷(leng)。對(dui)大截面尺寸的(de)鋼材，為(wei)獲得(de)良好的(de)橫(heng)向(xiang)性能(neng)，可采(cai)用二次(ci)退火工(gong)藝(yi)(yi)，980℃水冷(leng)后再加熱到816℃水冷(leng)。對(dui)于棒、帶等大多數產品沒有必(bi)要采(cai)用二次(ci)退火工(gong)藝(yi)(yi)，但此工(gong)藝(yi)(yi)可獲得(de)大約(yue)30HRC的(de)最(zui)低(di)硬(ying)度(du)。

   時(shi)(shi)效(xiao)(xiao)(xiao)硬化(hua)：時(shi)(shi)效(xiao)(xiao)(xiao)硬化(hua)溫(wen)度(du)為(wei)480～540℃，時(shi)(shi)效(xiao)(xiao)(xiao)時(shi)(shi)間(jian)為(wei)4小時(shi)(shi)，冷卻方式為(wei)空冷。480℃時(shi)(shi)效(xiao)(xiao)(xiao)可得到最(zui)高的(de)強(qiang)度(du)水平(ping)。高溫(wen)時(shi)(shi)效(xiao)(xiao)(xiao)韌性有所改善，但伴隨著強(qiang)度(du)水平(ping)的(de)下降(jiang)。可根(gen)據實際需求選擇時(shi)(shi)效(xiao)(xiao)(xiao)溫(wen)度(du)和時(shi)(shi)效(xiao)(xiao)(xiao)時(shi)(shi)間(jian)，參見(jian)圖5-10。

d. 焊接

  采用(yong)同成分的(de)焊(han)接(jie)材料進行(xing)焊(han)接(jie)，此鋼可焊(han)性優(you)良。不需焊(han)前預熱也不需焊(han)后熱處理，最好的(de)焊(han)接(jie)方法為(wei)TIG。焊(han)后的(de)帶經退(tui)火和(he)時(shi)效接(jie)頭(tou)效率(lv)為(wei)100％，焊(han)后的(de)帶經時(shi)效處理，接(jie)頭(tou)效率(lv)可達80％。

六、物理(li)性能

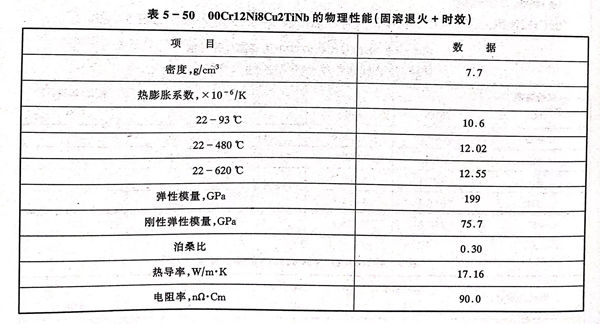

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的物理性能見表5-50。

七、應用

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼主要應用于小于425℃的耐蝕高強度零部件，如墊片、緊固件、彈簧、閥門，以及裝配件、高性能軸、齒輪等。
