香蕉视频app连接

沉淀硬化不銹鋼 |PH stainless steel

沉淀(dian)(dian)硬化(hua)(hua)(hua)(hua)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)是(shi)一(yi)類含沉淀(dian)(dian)硬化(hua)(hua)(hua)(hua)元素(su)(Cu、Al、Ti、Nb)的鐵鉻鎳合(he)金(jin),可以通過熱處理(li)(li)強(qiang)(qiang)化(hua)(hua)(hua)(hua),此(ci)類鋼(gang)(gang)具有高強(qiang)(qiang)度、足夠的韌性(xing)和適宜的耐蝕性(xing)。主(zhu)(zhu)要應用于宇航工業(ye)和一(yi)些高技術產業(ye)。 沉淀(dian)(dian)硬化(hua)(hua)(hua)(hua)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)可區分為馬(ma)氏(shi)體(ti)(ti)、半奧氏(shi)體(ti)(ti)和奧氏(shi)體(ti)(ti)沉淀(dian)(dian)硬化(hua)(hua)(hua)(hua)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)三(san)種主(zhu)(zhu)要類型(xing),近(jin)年(nian)來又出(chu)現了鐵素(su)體(ti)(ti)沉淀(dian)(dian)硬化(hua)(hua)(hua)(hua)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)。在馬(ma)氏(shi)體(ti)(ti)沉淀(dian)(dian)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)中,基于馬(ma)氏(shi)體(ti)(ti)時效鋼(gang)(gang)的經驗,近(jin)年(nian)來出(chu)現了馬(ma)氏(shi)體(ti)(ti)時效不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang),與前者(zhe)比較,后者(zhe)碳含量較低,其強(qiang)(qiang)化(hua)(hua)(hua)(hua)手段主(zhu)(zhu)要是(shi)靠金(jin)屬間化(hua)(hua)(hua)(hua)合(he)物析出(chu),且熱處理(li)(li)簡單。

產品分類 / 用途

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化香蕉視頻app連接:不銹鋼,在固溶處理以后,通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中,它的耐蝕性相當于香蕉視頻app連接:304不銹鋼,而其強度卻是304不銹鋼的3倍,該鋼易于生產,有良好的加工制造特性,廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片,泵軸、活塞桿、錨等。


一(yi)、化學成分


  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的(de)化學成分見表5-32。




二、 室溫(wen)力(li)學性能

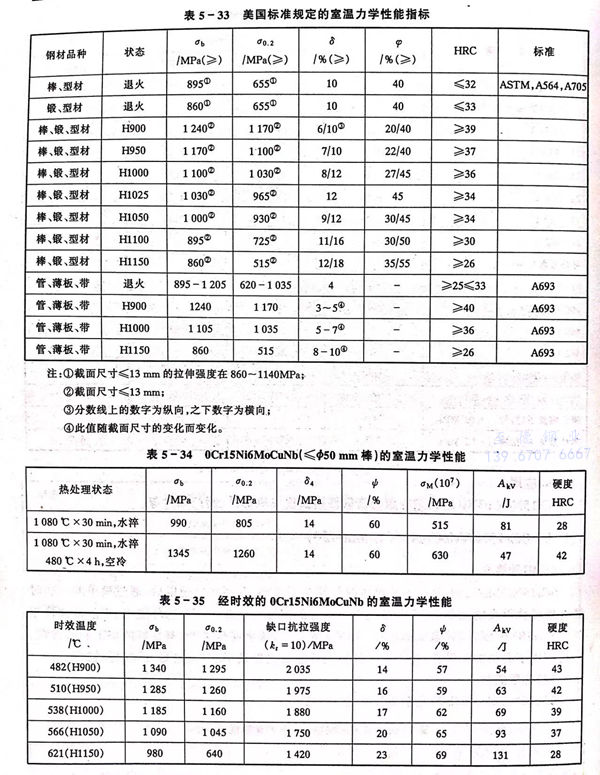

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的室(shi)溫力學性能(neng)見表5-33至表5-35。




三(san)、高(gao)溫力學性能

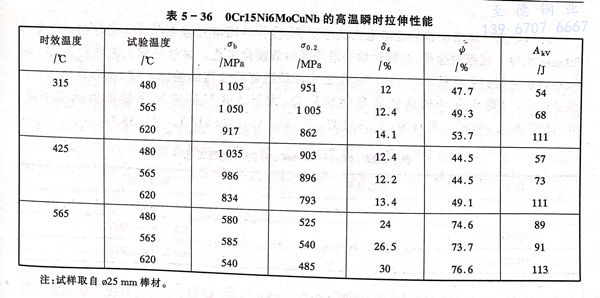

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的高溫力學性能見(jian)表(biao)5-36 。





四、耐蝕性

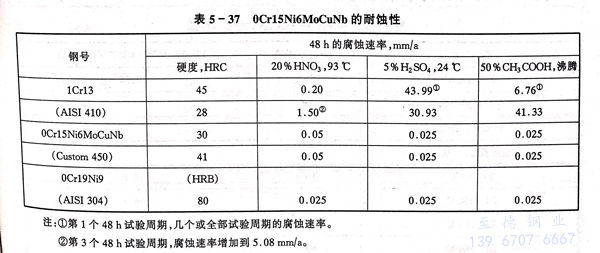

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下,具有良好的耐蝕性,在35℃的5%和20%鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏體不銹鋼,與0Cr19Ni鋼相當(見表5-37)。




五、工藝性能


  a. 熱加工


   此鋼易于熱加工,加工溫(wen)度(du)范圍為900~1260℃,為便于熱加工并獲(huo)得細小晶粒尺寸,最佳(jia)加熱溫(wen)度(du)為1150~1170℃。


  b. 冷加工

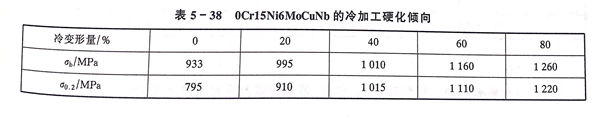

   鋼的冷(leng)加(jia)工硬(ying)化傾向低(見(jian)表5-38),在不進行中間(jian)退火的情(qing)況下能進行大變形量冷(leng)加(jia)工。




  c. 熱處(chu)理

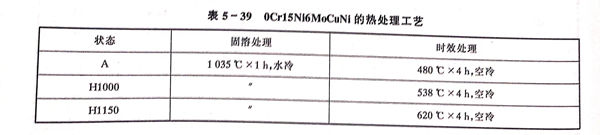

  通(tong)常此鋼的(de)固溶(rong)退火狀態交貨,推(tui)薦的(de)固溶(rong)處(chu)理工(gong)藝(yi)(yi)(yi)為(wei)1024~1052℃×30min水冷。根(gen)據對(dui)強度、塑韌(ren)(ren)性的(de)要求選擇(ze)時(shi)(shi)效(xiao)硬(ying)化(hua)工(gong)藝(yi)(yi)(yi)。時(shi)(shi)效(xiao)處(chu)理工(gong)藝(yi)(yi)(yi)見表5-39,時(shi)(shi)效(xiao)對(dui)力學性能(neng)(neng)的(de)影響見圖5-10。時(shi)(shi)效(xiao)是(shi)獲得最(zui)終使用(yong)性能(neng)(neng)的(de)關鍵工(gong)序,推(tui)薦采用(yong)480℃溫度時(shi)(shi)效(xiao),以得到良好(hao)的(de)強度和塑韌(ren)(ren)性配合,大(da)于538℃時(shi)(shi)效(xiao)韌(ren)(ren)性提高但強度下降。0Cr15Ni6MoCuNb的(de)臨界(jie)點為(wei):Aa632℃,Ac3707℃,Ms118℃,Mf 38℃。




 d. 焊接


  此鋼焊前不(bu)需預熱(re),采(cai)用(yong)0Cr15Ni6MoCuNb焊材,可使用(yong)焊接(jie)不(bu)銹鋼各種焊接(jie)方法進行焊接(jie),如要求達到最佳耐蝕性,應(ying)進行焊后固溶退火處理,釬焊溫度同固溶處理溫度,釬焊料可使用(yong)0Cr19Ni9釬焊料。


六、物(wu)理性(xing)能

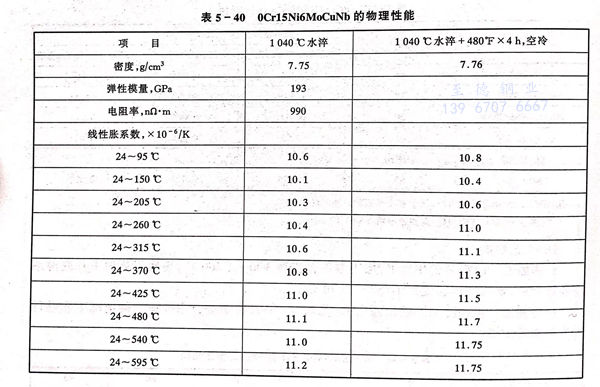

  0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物理(li)性能見表(biao)5-40。




七、應用(yong)


  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼主要用于要求耐蝕不銹(xiu)性(xing)的齒輪、彈(dan)簧、緊固件(jian)及飛機和透平部(bu)件(jian)。
