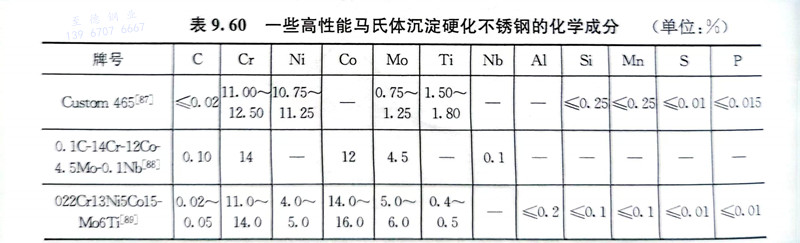

沉(chen)(chen)淀硬(ying)化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)是一類含沉(chen)(chen)淀硬(ying)化(hua)(hua)元素(Cu、Al、Ti、Nb)的(de)鐵鉻鎳合金,可以通過熱(re)處理強(qiang)化(hua)(hua),此類鋼(gang)(gang)具有高強(qiang)度(du)、足夠的(de)韌性(xing)和(he)適宜(yi)的(de)耐蝕性(xing)。主(zhu)要應用于(yu)(yu)宇航(hang)工業和(he)一些高技術產業。 沉(chen)(chen)淀硬(ying)化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)可區分為(wei)馬氏(shi)(shi)體(ti)(ti)(ti)、半(ban)奧(ao)氏(shi)(shi)體(ti)(ti)(ti)和(he)奧(ao)氏(shi)(shi)體(ti)(ti)(ti)沉(chen)(chen)淀硬(ying)化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)三種主(zhu)要類型,近年(nian)來又出(chu)現(xian)了(le)鐵素體(ti)(ti)(ti)沉(chen)(chen)淀硬(ying)化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)。在(zai)馬氏(shi)(shi)體(ti)(ti)(ti)沉(chen)(chen)淀不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)中(zhong),基于(yu)(yu)馬氏(shi)(shi)體(ti)(ti)(ti)時效鋼(gang)(gang)的(de)經(jing)驗,近年(nian)來出(chu)現(xian)了(le)馬氏(shi)(shi)體(ti)(ti)(ti)時效不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang),與前(qian)者(zhe)比較,后者(zhe)碳含量較低(di),其(qi)強(qiang)化(hua)(hua)手段主(zhu)要是靠金屬間化(hua)(hua)合物析出(chu),且熱(re)處理簡單(dan)。

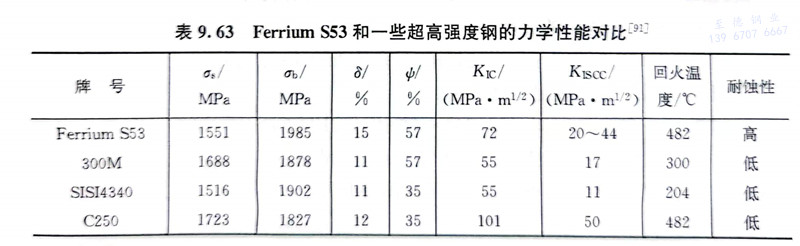

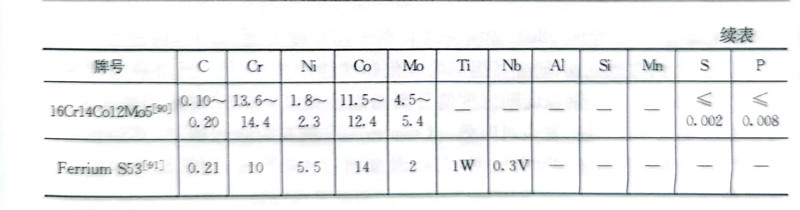

Ferrium S53是20世紀末由美(mei)(mei)國Qust Tak公(gong)(gong)司基于(yu)計(ji)(ji)算的(de)材料設計(ji)(ji)技術研發出的(de)一種馬氏(shi)體沉(chen)淀硬化不銹鋼(gang),Carpenter技術公(gong)(gong)司提供產品,用(yong)以滿足美(mei)(mei)國航(hang)母艦載機(ji)用(yong)的(de)高(gao)強(qiang)、高(gao)韌且在海洋大氣環境下使用(yong)的(de)超高(gao)強(qiang)度(du)不銹鋼(gang)。航(hang)母艦載機(ji)關鍵結構件常用(yong)300M、Aermet 100等(deng)超高(gao)強(qiang)度(du)鋼(gang)制作(zuo),但這類(lei)鋼(gang)很容易受腐蝕,都(dou)必須采用(yong)嚴重危害環境且費用(yong)昂貴的(de)氰(qing)化鍍鎘工(gong)藝,還需長期維修,而Ferrium S53的(de)力學(xue)性(xing)能(neng)等(deng)于(yu)或優于(yu)傳統的(de)超高(gao)強(qiang)度(du)鋼(gang),如(ru)300M和SISI4340(表9.63),且耐蝕性(xing)能(neng)顯著高(gao)于(yu)300M和SISI4340。
Ferrium S53 鋼(gang)采用(yong)雙真(zhen)空冶煉(lian),以保持高的(de)純潔度。該鋼(gang)一般使用(yong)精鍛機開坯,部件則使用(yong)模鍛成形。
Ferrium S53鋼(gang)的熱(re)處(chu)理(li)工藝采用真空淬火(huo)和真空回火(huo)以防止(zhi)表面脫碳,推薦的淬火(huo)加熱(re)溫(wen)度為(wei)(1085±15)℃,保溫(wen)時間為(wei)1h,在油中淬火(huo),冷(leng)至室(shi)溫(wen)后(hou)(hou)進行(xing)-73℃或(huo)更(geng)低溫(wen)度的冷(leng)處(chu)理(li),時間為(wei)1~3h,冷(leng)處(chu)理(li)后(hou)(hou)在空氣中回溫(wen)至室(shi)溫(wen),目的是(shi)使馬氏體(ti)(ti)盡可能轉變完(wan)全。實際上經過上述處(chu)理(li)后(hou)(hou),鋼(gang)中仍存在少量殘余(yu)奧氏體(ti)(ti),然后(hou)(hou)回火(huo)2次。
Ferrium S53鋼的二次強化主要依靠回火時析出與基體共格的納米級M2C型碳化物,這主要依靠鉬、鎢、釩含量的合理設計;鈷和鎳的含量可以控制Ms點的溫度,使鋼在淬火后獲得盡可能多的高位錯密度的板條馬氏體組織。
第一次的回火溫度為500℃(3h),油中冷卻,再在-73℃或更低溫度進行冷處理,時間為1~3h,冷處理后在空氣中回溫至室溫。回火過程中在430℃以上開始析出強化相M2C型碳化物,強度和硬度在回火溫度為490℃左右達到峰值。在回火過程中殘余奧氏體逐漸分解和減少并轉化為細小的薄膜狀,在490℃以上開始,逆轉變奧氏體薄膜在馬氏體板條間形成,更高溫度回火時將出現M23C6型碳化物,鋼的強度下降。第二次回火的目的是使組織穩定,回火溫度為482℃(12h),在空氣中冷卻。
Ferrium S53鋼不但有高的強度和韌性,其疲勞性能和缺口疲勞性能也優于300M鋼。該鋼的成分設計可使其在腐蝕環境下生成結構為尖晶石的鈍態氧化膜中富集盡可能多的鉻,析出的M2C型碳化物的尺寸應小于鈍化膜的厚度。Ferri-um S53鋼在海水和海洋大氣中具有高的耐蝕性和耐應力腐蝕性能,其耐蝕性能相當于15-5PH H900鋼。
Ferrium S53鋼(gang)已用于包括飛(fei)機起落架在內的多種(zhong)重要部件。
