香蕉视频app连接

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼(gang)是(shi)一(yi)種(zhong)在馬(ma)氏(shi)體基體上析出Cr₂N強化的半奧氏體(ti)香蕉視頻app連接:沉淀硬化不銹鋼。它具有高的(de)強(qiang)度和良好的(de)韌性，適宜制作中(zhong)溫高強(qiang)度部件。

一、化學(xue)成(cheng)分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的(de)化學成(cheng)分(fen)見表(biao)5-98。

二、室溫力學性能

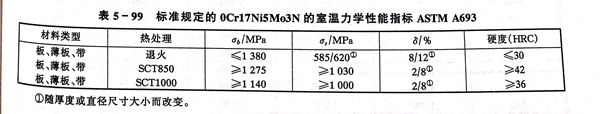

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的室溫(wen)力學性(xing)能指標見表(biao)5-99。

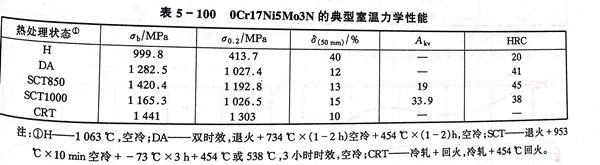

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼(gang)的典型室溫力學性能指標(biao)見(jian)表5-100。

三、疲勞性能

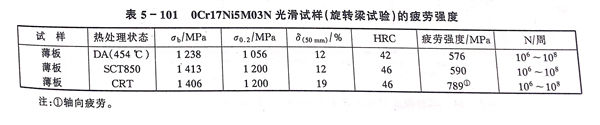

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的疲(pi)勞性能見表 5-101 。

四、高(gao)溫(wen)力學性(xing)能

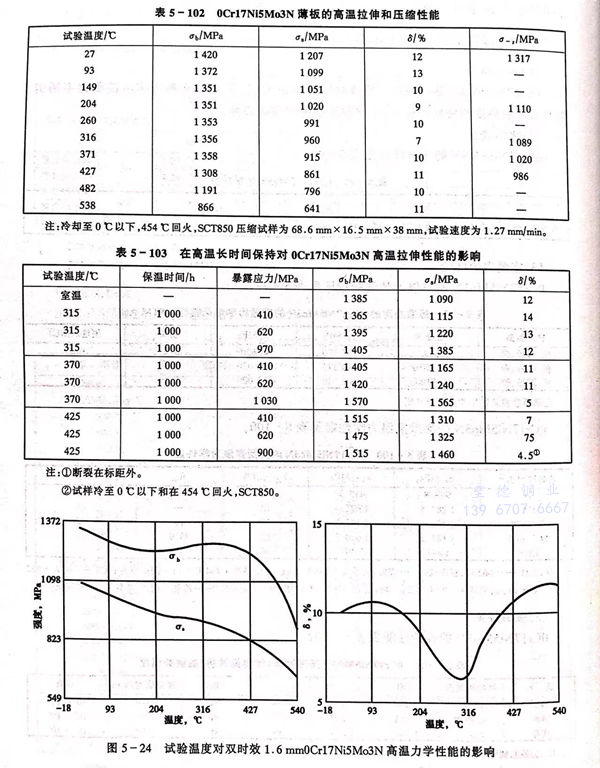

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹鋼的拉伸性能與(yu)熱處理條件相(xiang)關，并取決(jue)于試(shi)驗條件，見(jian)表5-102、表5-103和圖5-24。

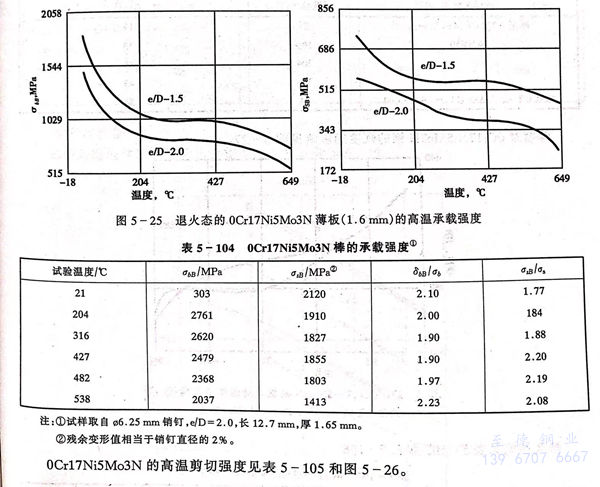

 退火態薄板的高溫承載強度見圖 5-25 和 表 5-104 。

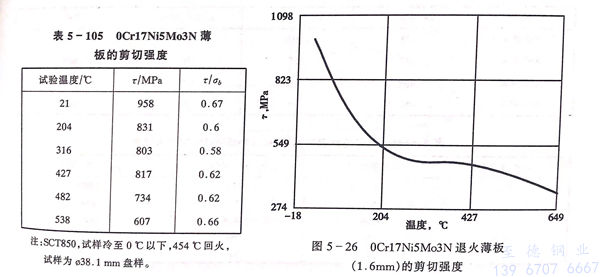

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫剪切強度(du)見(jian)表 5-105 和 圖 5-26 。

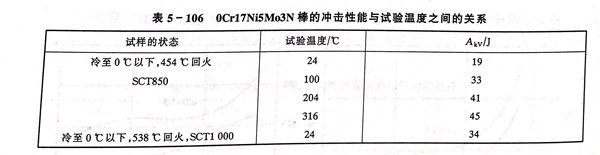

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的(de)高溫(wen)沖擊性能見表 5-106。

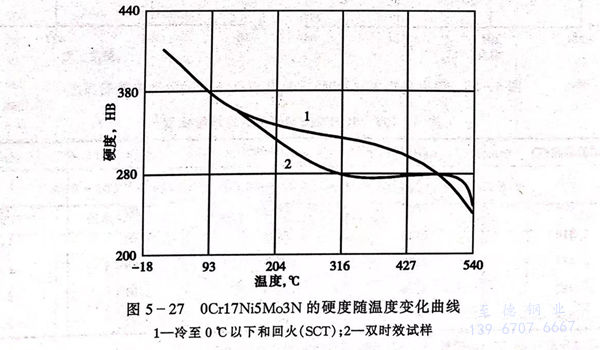

  溫度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的硬度的影響見(jian)圖 5-27 。

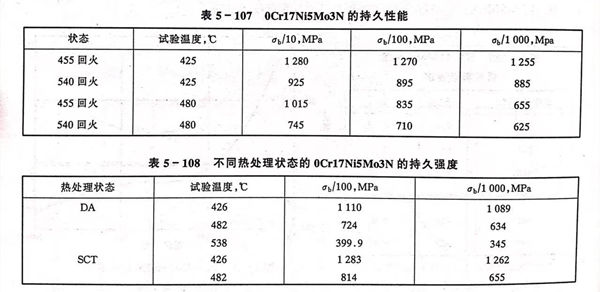

  持久性能(neng)見(jian)表 5-107 和 5-108 。

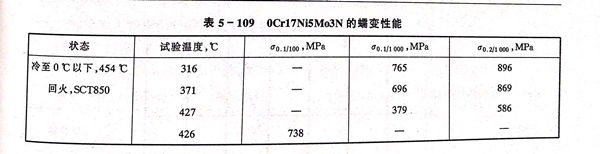

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的蠕變性能見表 5-109 。

五(wu)、低溫性能(neng)

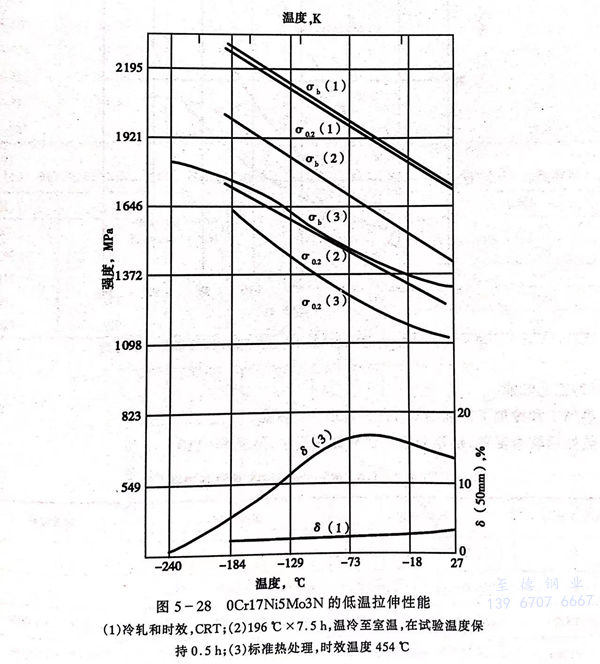

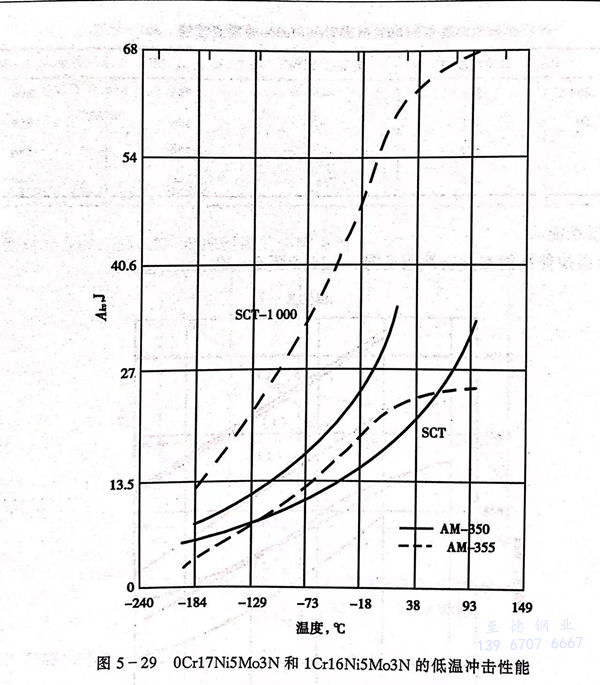

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的低(di)溫(wen)拉伸(shen)性(xing)能和(he)沖擊性(xing)能見圖(tu) 5-28 和(he) 圖(tu) 5-29 。

六、耐蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。

七(qi)、工(gong)藝性能

  熱加(jia)工(gong)和冷加(jia)工(gong)性能與0Cr15Ni7Mo2Al 不銹(xiu)鋼相近。

  熱(re)(re)處理較(jiao)為(wei)復雜，推薦采用(yong)下述熱(re)(re)處理程序，見表5-110。

  可采用焊接奧氏體不銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八、物(wu)理性能

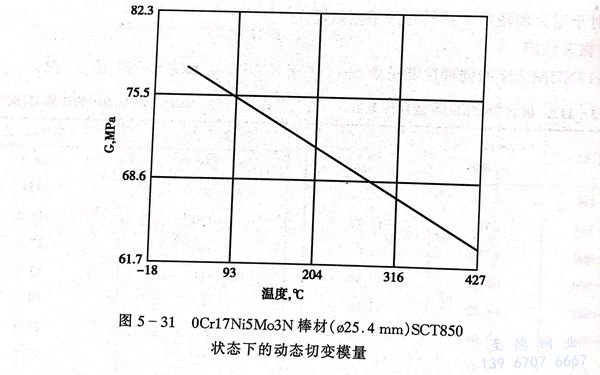

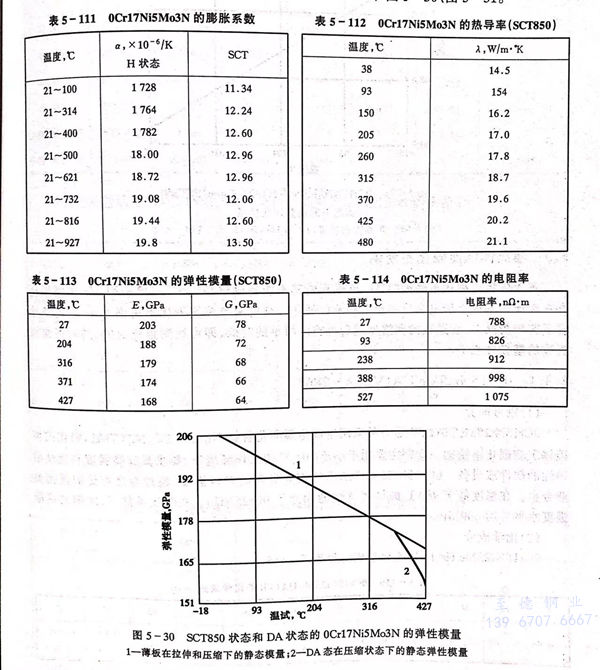

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理(li)性能(neng)見表5-111至(zhi)表5-114和圖5-30、圖5-31。

九(jiu)、應用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼主要(yao)應用于(yu)要(yao)求高強度并且有適度耐蝕性的結構部件和裝備(bei)。如壓(ya)力容(rong)器、飛機水管；飛行器結構骨架，如艙壁、隔板和加強桿(gan)肋(lei)板；噴氣發(fa)動機壓(ya)縮機葉片和高溫彈簧(huang)等。
