香蕉视频app连接

沉淀硬化不銹鋼 |PH stainless steel

沉(chen)淀硬(ying)(ying)化(hua)(hua)(hua)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)是一類含沉(chen)淀硬(ying)(ying)化(hua)(hua)(hua)元素(su)(su)(Cu、Al、Ti、Nb)的鐵(tie)鉻鎳(nie)合金,可(ke)以通過熱(re)處(chu)理(li)強化(hua)(hua)(hua),此類鋼(gang)(gang)(gang)(gang)具有高強度、足夠(gou)的韌性和(he)適宜的耐蝕性。主(zhu)要(yao)應用于宇航工業和(he)一些高技術產業。 沉(chen)淀硬(ying)(ying)化(hua)(hua)(hua)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)可(ke)區分為馬(ma)氏體(ti)、半奧氏體(ti)和(he)奧氏體(ti)沉(chen)淀硬(ying)(ying)化(hua)(hua)(hua)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)三種主(zhu)要(yao)類型,近年來又出現了(le)鐵(tie)素(su)(su)體(ti)沉(chen)淀硬(ying)(ying)化(hua)(hua)(hua)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)。在馬(ma)氏體(ti)沉(chen)淀不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)中,基(ji)于馬(ma)氏體(ti)時效(xiao)(xiao)鋼(gang)(gang)(gang)(gang)的經驗,近年來出現了(le)馬(ma)氏體(ti)時效(xiao)(xiao)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang),與前者(zhe)比較(jiao),后者(zhe)碳含量較(jiao)低,其(qi)強化(hua)(hua)(hua)手段主(zhu)要(yao)是靠金屬間(jian)化(hua)(hua)(hua)合物析出,且熱(re)處(chu)理(li)簡單。

產品分類 / 用途

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不(bu)銹鋼是一種(zhong)超低碳(tan)馬(ma)氏體時效不(bu)銹鋼,它既(ji)具有馬(ma)氏體時效鋼的高強(qiang)度和良好的韌性,又具有常規香蕉視頻app連接:不銹鋼的(de)耐蝕性(xing)。該鋼易于(yu)生產和具(ju)有良好(hao)的(de)加工性(xing)能,主要(yao)用(yong)于(yu)要(yao)求具(ju)有高的(de)強(qiang)度(du)、良好(hao)的(de)韌性(xing)和耐蝕性(xing)的(de)裝備,如供料(liao)螺旋推進器、捏合元(yuan)件、破碎機襯板(ban)、塑料(liao)模具(ju)和模板(ban)等。


一(yi)、化學成分


 00Cr12Ni10AlTi 不銹鋼的化學(xue)成分見表5-60。




二、室(shi)溫力學性(xing)能

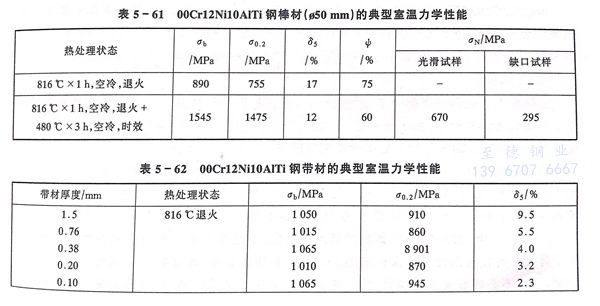

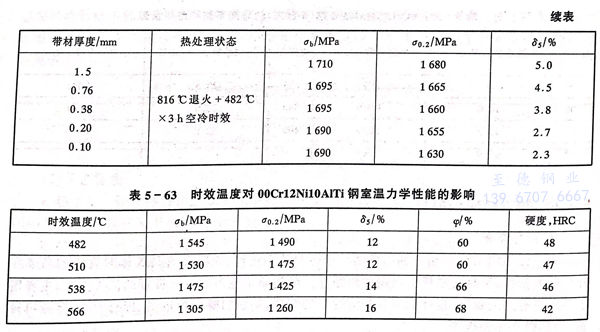

  00Cr12Ni10AlTi 不銹(xiu)鋼在退(tui)(tui)火條件下具有較高的(de)(de)抗拉(la)強(qiang)度(du)和屈服強(qiang)度(du),且塑(su)性和韌性良好。通過簡單的(de)(de)時(shi)效處(chu)理,其(qi)強(qiang)度(du)水平較退(tui)(tui)火狀態提(ti)高1倍,同時(shi)保留了足夠的(de)(de)塑(su)韌性。00Cr12Ni10AITi 不銹(xiu)鋼棒(bang)材(cai)、帶材(cai)及時(shi)效處(chu)理對室溫力學性能的(de)(de)影響(xiang)見(jian)表5-61至表5-63。



三、高(gao)溫(wen)力(li)學性(xing)能(neng)

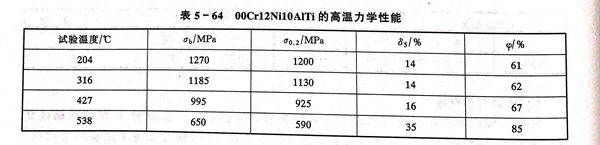

  00Cr12Ni10AlTi 不銹鋼的高溫(wen)拉(la)伸性能見表5-64。




四(si)、耐蝕性


  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中,鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20%H3PO4、60%醋酸、25%和65%HNO3中,其耐蝕性稍好于1Cr13不銹鋼(gang),但不如0Cr18Ni9和1Cr17。



五、工藝性能(neng)


 a. 熱加工


  此鋼易于熱加(jia)(jia)(jia)工(gong),理(li)想的熱加(jia)(jia)(jia)工(gong)溫度范圍為1038~1230℃。為得到細化(hua)的晶粒和最佳力學(xue)性能(neng),應在(zai)816~927℃范圍內進行(xing)終加(jia)(jia)(jia)工(gong),在(zai)終加(jia)(jia)(jia)工(gong)范圍內應盡可能(neng)加(jia)(jia)(jia)大變形量(liang),至(zhi)少應為20%。加(jia)(jia)(jia)工(gong)后空(kong)冷至(zhi)室溫即(ji)可。


 b. 熱處理(li)


  00Cr12Ni10AlTi 不(bu)銹鋼的(de)(de)使用(yong)狀態為(wei)固溶退火+時效(xiao)處理。鋼的(de)(de)固溶處理溫度(du)為(wei)816℃×1h空(kong)冷,而后進行(xing)時效(xiao)處理,以得到所需強度(du)和塑韌(ren)性,根據對材料的(de)(de)強度(du)、塑韌(ren)性要求選(xuan)擇恰當的(de)(de)時效(xiao)溫度(du),時效(xiao)時間為(wei)3小時,冷卻方式(shi)為(wei)空(kong)冷。


c. 焊接(jie)


  00Cr12Ni10AlTi 不銹鋼的(de)焊(han)(han)接(jie)(jie)性(xing)能良(liang)好,不論是(shi)(shi)在(zai)退火狀(zhuang)態還是(shi)(shi)在(zai)時效條(tiao)件下均易于焊(han)(han)接(jie)(jie)。可使(shi)(shi)用(yong)惰性(xing)氣體(ti)保(bao)護(hu)和(he)手工電(dian)弧焊(han)(han)等(deng)焊(han)(han)接(jie)(jie)方(fang)法,焊(han)(han)接(jie)(jie)材(cai)料宜(yi)使(shi)(shi)用(yong)與母材(cai)相同的(de)化學(xue)成分,不必焊(han)(han)前預熱和(he)焊(han)(han)后(hou)退火,焊(han)(han)后(hou)進行480℃時效處理,可獲(huo)得與母材(cai)相近的(de)強度和(he)韌性(xing)。



六、物理性能

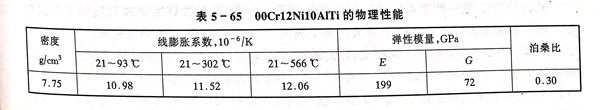

  00Cr12Ni10AlTi 不銹鋼的(de)物理性能見(jian)表5-65。
