普通碳鋼、奧氏體(ti)不銹鋼(gang)材料均不耐氯離子腐蝕,而抗氯離子腐蝕性能優良的雙(shuang)相不(bu)銹鋼材料(如UNS 31803)、Monel合金等材料價格高昂,大量使用必將增加項目建設成本。而耐腐蝕性能優異的內襯防腐蝕襯里、內涂防腐蝕涂層管道材料,如內襯橡膠(PP)、聚四氟乙烯(PTFE)或內涂敷環氧樹脂、熔融環氧粉末(FBE)涂層等管道材料,不僅能有效對抗水質中的CI腐蝕,且價格相對低廉。其中,熔結環氧粉末FBE(Fusion-Bonded Epoxy)內涂敷管道應用較典型。


  內涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)管(guan)道的(de)配(pei)(pei)管(guan)設(she)(she)計,有的(de)設(she)(she)計成(cheng)各(ge)(ge)段管(guan)子(zi)(zi)焊(han)(han)接(jie)(jie)連接(jie)(jie),在施工現場補(bu)(bu)涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu);有的(de)設(she)(she)計成(cheng)各(ge)(ge)段管(guan)子(zi)(zi)法(fa)蘭連接(jie)(jie),焊(han)(han)接(jie)(jie)部分需(xu)到涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)廠(chang)進(jin)行(xing)涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu),然(ran)后運回(hui)施工現場進(jin)行(xing)法(fa)蘭連接(jie)(jie)。這兩種方式的(de)配(pei)(pei)管(guan)設(she)(she)計方案(an),均(jun)需(xu)保證(zheng)涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)機械可以進(jin)行(xing)內涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)。因焊(han)(han)接(jie)(jie)預留和(he)焊(han)(han)接(jie)(jie)時熱影響(xiang)破壞,例(li)如FBE內涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)管(guan)道焊(han)(han)接(jie)(jie)施工時必須(xu)進(jin)行(xing)焊(han)(han)縫(feng)(feng)、焊(han)(han)口的(de)防腐(fu)涂(tu)(tu)(tu)(tu)(tu)層修補(bu)(bu),即補(bu)(bu)口,而焊(han)(han)縫(feng)(feng)、焊(han)(han)口處(chu)又是腐(fu)蝕的(de)高發區域,更容(rong)易引起腐(fu)蝕穿孔和(he)應(ying)(ying)力(li)腐(fu)蝕開裂。因此,補(bu)(bu)口方案(an)設(she)(she)計是否(fou)合理,是FBE內涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)管(guan)子(zi)(zi)、管(guan)件能否(fou)成(cheng)功選擇和(he)應(ying)(ying)用的(de)關鍵(jian)。各(ge)(ge)家內涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)公司技術各(ge)(ge)不相同,配(pei)(pei)管(guan)設(she)(she)計時,需(xu)要向(xiang)涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)廠(chang)家了解涂(tu)(tu)(tu)(tu)(tu)敷(fu)(fu)技術對配(pei)(pei)管(guan)布置(zhi)設(she)(she)計的(de)影響(xiang)。


  對于FBE內涂(tu)敷管(guan)(guan)道(dao)(dao)系(xi)統(tong),其管(guan)(guan)道(dao)(dao)支架設(she)計應(ying)盡量避免在管(guan)(guan)道(dao)(dao)系(xi)統(tong)上進行焊(han)(han)(han)接(jie)(jie),宜(yi)選用(yong)管(guan)(guan)夾、卡箍等非直(zhi)接(jie)(jie)與管(guan)(guan)道(dao)(dao)焊(han)(han)(han)接(jie)(jie)型支架,盡可(ke)能減(jian)少因(yin)支架焊(han)(han)(han)接(jie)(jie)對管(guan)(guan)道(dao)(dao)內FBE防(fang)腐涂(tu)層(ceng)的破(po)壞。對于無法避免的焊(han)(han)(han)接(jie)(jie)式固(gu)定支架、彎管(guan)(guan)支托(tuo)、假管(guan)(guan)支托(tuo),可(ke)適(shi)當采(cai)用(yong)工廠預(yu)制(zhi)的方式,將支架預(yu)焊(han)(han)(han)至直(zhi)管(guan)(guan)段或管(guan)(guan)件(jian)上,以減(jian)少現場焊(han)(han)(han)接(jie)(jie)導致的FBE內防(fang)腐涂(tu)層(ceng)破(po)壞。

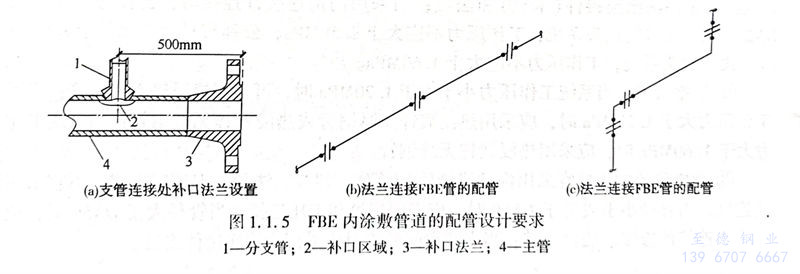

  在進行(xing)管(guan)(guan)道布(bu)置(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)計時(shi)(shi),要求在主管(guan)(guan)上為分(fen)支(zhi)(zhi)(zhi)(zhi)管(guan)(guan)補(bu)(bu)口(kou)(kou)設(she)(she)(she)置(zhi)(zhi)(zhi)(zhi)法(fa)蘭(lan),法(fa)蘭(lan)端面與分(fen)支(zhi)(zhi)(zhi)(zhi)管(guan)(guan)中(zhong)心線距(ju)離不宜大于500mm,以便現場(chang)采用手持工具為分(fen)支(zhi)(zhi)(zhi)(zhi)管(guan)(guan)焊縫及(ji)周(zhou)圍的(de)(de)FBE熱影響區進行(xing)現場(chang)除銹及(ji)FBE補(bu)(bu)口(kou)(kou),如圖1.1.5(a)所示。為減(jian)少支(zhi)(zhi)(zhi)(zhi)管(guan)(guan)補(bu)(bu)口(kou)(kou)法(fa)蘭(lan)的(de)(de)設(she)(she)(she)置(zhi)(zhi)(zhi)(zhi)數量,在進行(xing)管(guan)(guan)道布(bu)置(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)計時(shi)(shi),應盡可能將(jiang)支(zhi)(zhi)(zhi)(zhi)管(guan)(guan)設(she)(she)(she)計到靠近主管(guan)(guan)工藝(yi)法(fa)蘭(lan)附(fu)近,同(tong)時(shi)(shi),工藝(yi)條件允許的(de)(de)話,可將(jiang)多(duo)個(ge)分(fen)支(zhi)(zhi)(zhi)(zhi)接管(guan)(guan)集中(zhong)布(bu)置(zhi)(zhi)(zhi)(zhi)在同(tong)一補(bu)(bu)口(kou)(kou)法(fa)蘭(lan)附(fu)近。




  如(ru)圖(tu)1.1.5(b)、(c)是(shi)某法(fa)(fa)(fa)(fa)(fa)蘭(lan)連接FBE管(guan)(guan)(guan)的(de)(de)配(pei)管(guan)(guan)(guan)。業(ye)主(zhu)要求所有的(de)(de)內(nei)涂(tu)敷(fu)(fu)管(guan)(guan)(guan)道必須到內(nei)涂(tu)敷(fu)(fu)廠(chang)家(jia)進(jin)行(xing)涂(tu)敷(fu)(fu)。因(yin)此,項目的(de)(de)總承包方先與內(nei)涂(tu)敷(fu)(fu)廠(chang)家(jia)進(jin)行(xing)配(pei)管(guan)(guan)(guan)設計要求的(de)(de)交(jiao)流,內(nei)涂(tu)敷(fu)(fu)廠(chang)家(jia)要求:配(pei)管(guan)(guan)(guan)直管(guan)(guan)(guan)段(duan)不(bu)得超過(guo)12m(這(zhe)是(shi)內(nei)涂(tu)敷(fu)(fu)廠(chang)家(jia)的(de)(de)最長涂(tu)敷(fu)(fu)能力),如(ru)圖(tu)1.1.5(b)所示,每12m長管(guan)(guan)(guan)段(duan)加(jia)設法(fa)(fa)(fa)(fa)(fa)蘭(lan);每個拐彎的(de)(de)彎頭需能保證(zheng)直線涂(tu)敷(fu)(fu)到,如(ru)圖(tu)1.1.5(c)所示,彎頭位(wei)置(zhi)增設了法(fa)(fa)(fa)(fa)(fa)蘭(lan)。設計完成后,采購管(guan)(guan)(guan)子(zi)、法(fa)(fa)(fa)(fa)(fa)蘭(lan)等散材,按照法(fa)(fa)(fa)(fa)(fa)蘭(lan)分(fen)段(duan)預制(zhi)管(guan)(guan)(guan)道,運(yun)輸到內(nei)涂(tu)敷(fu)(fu)廠(chang)家(jia)進(jin)行(xing)內(nei)涂(tu)敷(fu)(fu),再(zai)運(yun)回施工現場,擰法(fa)(fa)(fa)(fa)(fa)蘭(lan)螺栓連接。
