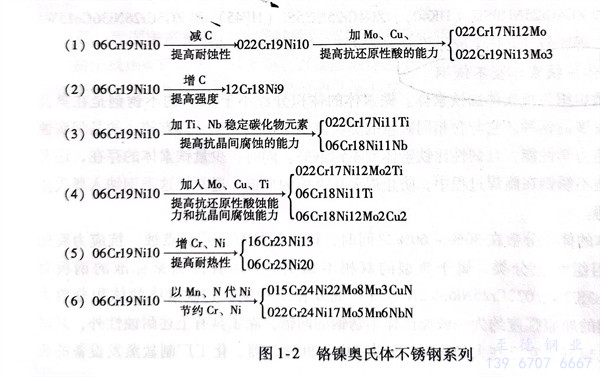

它的顯微組織為奧氏體。它是在高鉻不銹鋼中添加適當的鎳（鎳的質量分數為8％～25％）而形成的，具有奧氏體組織的不銹鋼(gang)以Cr18Ni9鐵基合金為基礎，在此基礎上隨著不同的用途，發展成圖1-2所示的鉻鎳奧氏體不銹鋼系列。


圖 2.jpg


  奧氏(shi)體型不(bu)銹鋼(gang)(gang)不(bu)能(neng)利用熱處理(li)使晶粒(li)細化，也不(bu)能(neng)經(jing)過淬火(huo)來提高(gao)其硬度。這類鋼(gang)(gang)的冷(leng)(leng)加工硬化程度高(gao)，通常沒有磁(ci)性，經(jing)過冷(leng)(leng)作可(ke)在鋼(gang)(gang)內析出少量鐵(tie)素體或(huo)馬(ma)氏(shi)體組織，也會出現少量磁(ci)性。


  奧(ao)(ao)氏體(ti)型不銹(xiu)鋼(gang)(gang)(gang)一(yi)般屬于耐(nai)蝕(shi)鋼(gang)(gang)(gang)，是應用(yong)最(zui)廣泛的(de)(de)一(yi)類(lei)鋼(gang)(gang)(gang)，其(qi)(qi)中(zhong)以18-8型不銹(xiu)鋼(gang)(gang)(gang)最(zui)有(you)(you)代(dai)表(biao)性，它是有(you)(you)較好的(de)(de)力學性能(neng)(neng)，便于進行機械(xie)加(jia)工(gong)(gong)、沖(chong)壓和焊接。在(zai)(zai)氧化性環境中(zhong)具有(you)(you)優良的(de)(de)耐(nai)蝕(shi)性和良好的(de)(de)耐(nai)熱性能(neng)(neng)。但對溶液中(zhong)含有(you)(you)氯離子(zi)（Cl）的(de)(de)介質(zhi)特別敏感，易(yi)于發生應力腐(fu)(fu)蝕(shi)。如果在(zai)(zai)18-8型不銹(xiu)鋼(gang)(gang)(gang)中(zhong)，適當減(jian)少些(xie)(xie)鎳和鉻(ge)的(de)(de)含量，可得(de)到常溫下不穩(wen)定(ding)的(de)(de)奧(ao)(ao)氏體(ti)組織，若再經冷加(jia)工(gong)(gong)則(ze)容(rong)易(yi)產(chan)生馬氏體(ti)組織，使(shi)這種鋼(gang)(gang)(gang)變得(de)強度(du)高、硬(ying)度(du)大而稍脆；反(fan)之(zhi)，適當增加(jia)一(yi)些(xie)(xie)鎳和鉻(ge)，就能(neng)(neng)獲得(de)穩(wen)定(ding)的(de)(de)奧(ao)(ao)氏體(ti)組織，同時也可改善冷加(jia)工(gong)(gong)性能(neng)(neng)。在(zai)(zai)這類(lei)鋼(gang)(gang)(gang)中(zhong)添(tian)加(jia)鈦和鈮時，能(neng)(neng)提高其(qi)(qi)抗(kang)晶(jing)間(jian)腐(fu)(fu)蝕(shi)能(neng)(neng)力；添(tian)加(jia)鉬、銅(tong)和鈦，則(ze)能(neng)(neng)提高其(qi)(qi)在(zai)(zai)還原性酸中(zhong)的(de)(de)耐(nai)蝕(shi)性，同時也提高其(qi)(qi)抗(kang)晶(jing)間(jian)腐(fu)(fu)蝕(shi)的(de)(de)能(neng)(neng)力；為了改善18-8型不銹(xiu)鋼(gang)(gang)(gang)的(de)(de)切(qie)削性能(neng)(neng)，往(wang)往(wang)還要(yao)添(tian)加(jia)一(yi)些(xie)(xie)磷、硫及硒等(deng)元素(su)。18-8型不銹(xiu)鋼(gang)(gang)(gang)按其(qi)(qi)化學成分中(zhong)碳(tan)含量的(de)(de)不同又分為三個(ge)等(deng)級：一(yi)般含碳(tan)量［w（C）≤0.15％］、低碳(tan)級［w（C）≤0.08％］和超(chao)低碳(tan)級［w（C）≤0.03％］。


  部分奧氏體型不銹鋼可作為耐熱鋼使用，這是由于奧氏體的再結晶溫度高，鐵和其他元素的原子在其中的擴散系數小，故其強化穩定性比鐵素體高。用于工作溫度高于650℃的熱強鋼多系奧氏體材料，是以奧氏體型不銹鋼為基礎添加一些提高熱強性的合金元素而成。它們既可作為耐蝕鋼使用，也可作為耐熱鋼使用。列入我國國家標準牌號的有12Cr18Ni9、06Cr18Ni11Nb、06Cr23Ni13等。為了提高鋼的熱強性、抗氧化性和抗滲碳性，在06Cr25Ni20基礎上加入鉬、氮，研制出022Cr25Ni22Mo2N作為在更高溫度下抗氧化的奧氏體型不銹鋼。化工設備中的爐管，既要求具有耐蝕性又要求在高溫下工作，往往選用鑄造或電渣熔鑄的奧氏體為基體的（同時存在多種碳化物）不銹耐熱鋼或耐熱合金，如ZG4Cr25Ni20Si2（HK40）、ZG4Cr25Ni35Si（HP45）和ZG5Cr26Ni36Co15W5（Supertherm）等牌號（其化學成分和力學性能見表4-45和表4-46）。
