焊(han)(han)劑(ji)分熔(rong)煉和燒(shao)結(jie)兩(liang)種。熔(rong)煉焊(han)(han)劑(ji)的(de)(de)熔(rong)點較(jiao)低，堆(dui)散比重(zhong)較(jiao)大(da)(da)，強度(du)較(jiao)高(gao)，顆粒不規則，顆粒成(cheng)(cheng)分大(da)(da)體(ti)屬于均質的(de)(de)，吸(xi)潮(chao)性(xing)(xing)(xing)小，以保護性(xing)(xing)(xing)能為主，而冶(ye)金精(jing)煉的(de)(de)能力(li)較(jiao)低，抗銹(xiu)能力(li)較(jiao)低；生(sheng)(sheng)產工藝(yi)較(jiao)復雜，耗電量(liang)大(da)(da)，成(cheng)(cheng)本高(gao)，生(sheng)(sheng)產周(zhou)期長；焊(han)(han)道(dao)(dao)外形均勻(yun)規則，使用大(da)(da)電流或(huo)在窄坡口中(zhong)焊(han)(han)接時(shi)，脫(tuo)渣性(xing)(xing)(xing)差，但焊(han)(han)劑(ji)回收(shou)率(lv)高(gao)，可(ke)多次使用。燒(shao)結(jie)焊(han)(han)劑(ji)的(de)(de)熔(rong)點較(jiao)高(gao)，堆(dui)散比重(zhong)較(jiao)小，宏觀(guan)顆粒均勻(yun)，是(shi)微觀(guan)和細觀(guan)的(de)(de)不均勻(yun)混(hun)合物，其結(jie)合強度(du)較(jiao)低，使用過程中(zhong)可(ke)發(fa)生(sheng)(sheng)粉化；抗銹(xiu)能力(li)較(jiao)高(gao)，吸(xi)潮(chao)性(xing)(xing)(xing)較(jiao)大(da)(da)，使用前(qian)必須重(zhong)新烘干；制(zhi)造(zao)工藝(yi)較(jiao)簡單，可(ke)連續生(sheng)(sheng)產，生(sheng)(sheng)產成(cheng)(cheng)本低。它最(zui)大(da)(da)優點是(shi)可(ke)以通過精(jing)心設計來(lai)取(qu)得較(jiao)好(hao)的(de)(de)冶(ye)金精(jing)煉能力(li)，焊(han)(han)劑(ji)配方的(de)(de)調整簡易靈活(huo)，可(ke)通過添(tian)加合金粉劑(ji)量(liang)來(lai)調整焊(han)(han)縫金屬成(cheng)(cheng)分。它的(de)(de)焊(han)(han)道(dao)(dao)成(cheng)(cheng)形均勻(yun)，脫(tuo)渣性(xing)(xing)(xing)好(hao)；但焊(han)(han)劑(ji)回收(shou)率(lv)低，反復使用次數少，焊(han)(han)劑(ji)消(xiao)耗量(liang)較(jiao)大(da)(da)。
1. 熔煉焊劑

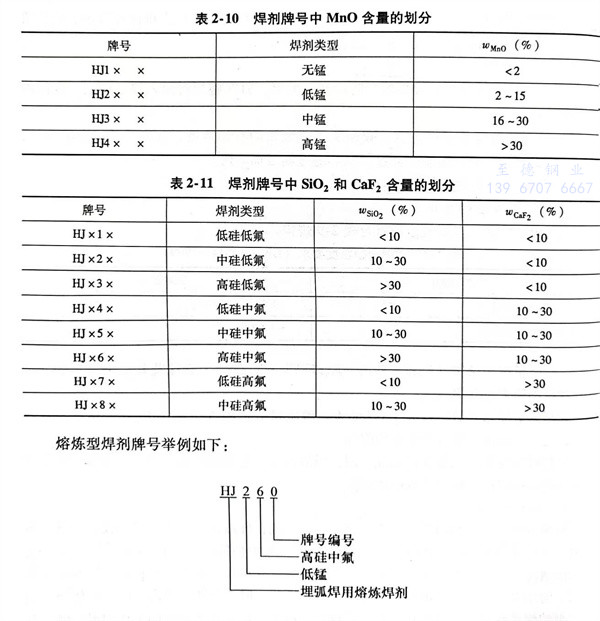

目前熔煉焊劑仍是我國埋弧焊使用的主要焊劑，熔煉焊劑的牌號以“HJ”表示，其后面的第一位數字表示的焊劑含氧化錳量的分型，其含義（如MnO含量）見表2-10。后面的第二位數字表示的焊劑含硅和氟量的分型，其含義（SiO2及CaF2的含量）見表2-11。后面的第三位數字表示相同類型中不同編號，按0、1、2、、8、9順序排列。

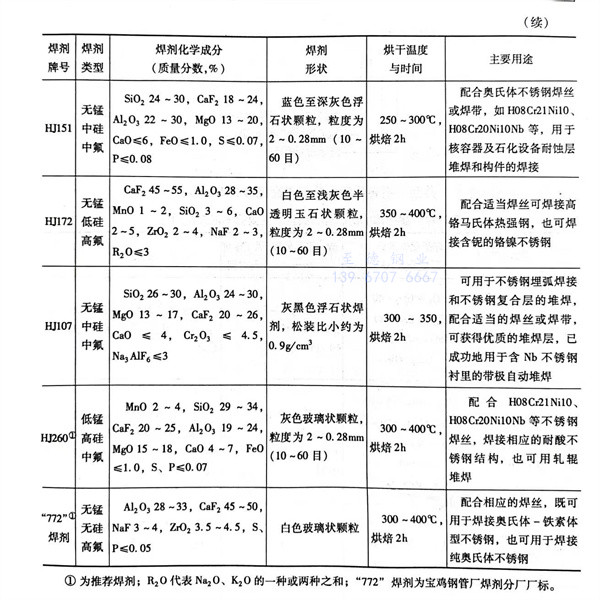

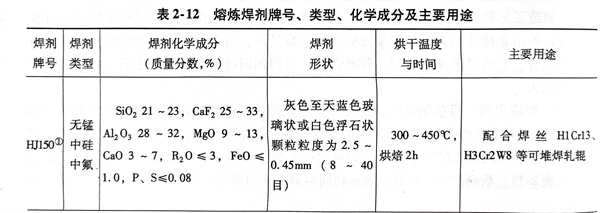

熔(rong)煉焊劑(ji)的牌號(hao)、類(lei)型、化學成分及主要用(yong)途(tu)見表 2-12
2. 燒結(jie)焊劑

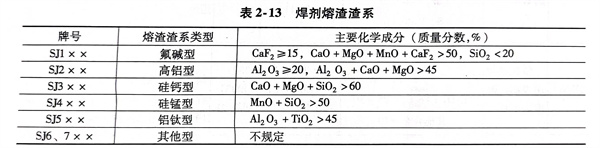

燒(shao)結焊(han)(han)劑的牌(pai)號用字(zi)母“SJ”和三位(wei)數(shu)字(zi)表(biao)示，“SJ”表(biao)示，埋(mai)弧焊(han)(han)用燒(shao)結焊(han)(han)劑；其后第一(yi)位(wei)數(shu)字(zi)表(biao)示焊(han)(han)劑熔渣渣系(xi)，見表(biao)2-13；其后第二、三位(wei)數(shu)字(zi)表(biao)示同(tong)一(yi)渣系(xi)類型的不(bu)同(tong)牌(pai)號，按01、02、···、09順序(xu)編(bian)排。

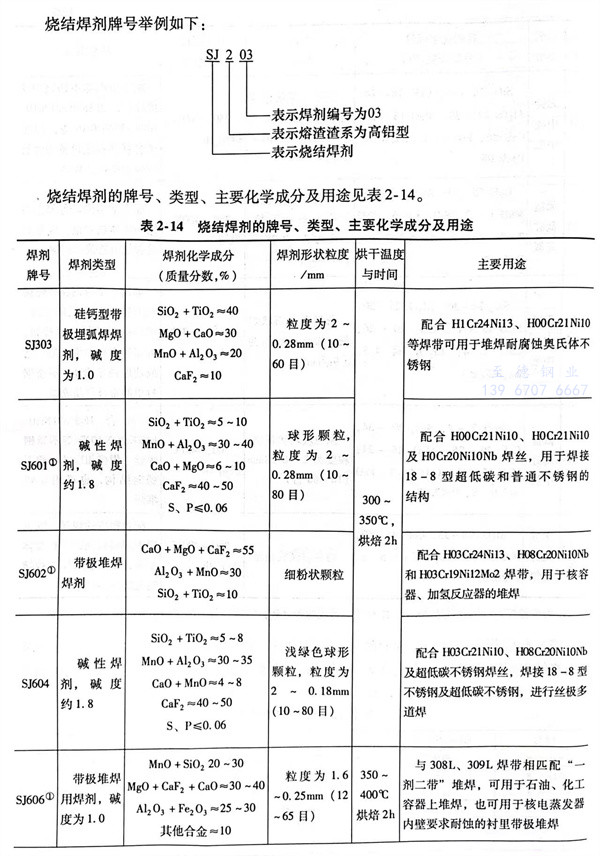

燒(shao)結(jie)型焊(han)劑牌號舉例(li)如下：

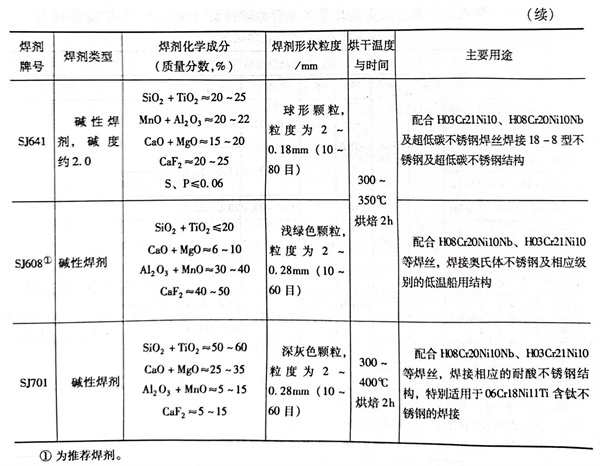

燒(shao)結焊劑的牌號、類型、化學(xue)成分及主要(yao)用途見(jian)表(biao) 2-14
