對埋弧(hu)焊(han)(han)用焊(han)(han)絲的(de)(de)選擇，既要(yao)考慮到(dao)焊(han)(han)劑(ji)成分(fen)的(de)(de)影響(xiang)(xiang)，又要(yao)考慮到(dao)母材金屬的(de)(de)影響(xiang)(xiang)，所以焊(han)(han)絲和焊(han)(han)劑(ji)的(de)(de)組(zu)合(he)起到(dao)一(yi)(yi)個重要(yao)的(de)(de)作用。為了(le)得到(dao)不(bu)同(tong)(tong)的(de)(de)焊(han)(han)縫金屬化學成分(fen)，可以通(tong)過(guo)同(tong)(tong)一(yi)(yi)種(zhong)(zhong)焊(han)(han)劑(ji)與(yu)幾(ji)種(zhong)(zhong)不(bu)同(tong)(tong)成分(fen)的(de)(de)焊(han)(han)絲組(zu)合(he)達(da)到(dao)；同(tong)(tong)樣也可以通(tong)過(guo)用同(tong)(tong)一(yi)(yi)種(zhong)(zhong)焊(han)(han)絲與(yu)幾(ji)種(zhong)(zhong)不(bu)同(tong)(tong)成分(fen)的(de)(de)焊(han)(han)劑(ji)配(pei)合(he)來達(da)到(dao)。我國制定(ding)了(le)《埋弧(hu)焊(han)(han)用不(bu)銹(xiu)鋼焊(han)(han)絲和焊(han)(han)劑(ji)》國家(jia)標(biao)準GB／T 17854-1999（根據(ju) JIS Z3324-1988《不(bu)銹(xiu)鋼埋弧(hu)焊(han)(han)實芯焊(han)(han)絲及焊(han)(han)劑(ji)》制定(ding)的(de)(de)，在技術內容(rong)上與(yu)其標(biao)準等效），對焊(han)(han)絲-焊(han)(han)劑(ji)組(zu)合(he)有下列(lie)規定(ding)：

1. 焊絲-焊劑(ji)組(zu)合的編制(zhi)方法

   字(zi)母“F”表(biao)示焊(han)劑(ji)，“F”后(hou)(hou)面的數字(zi)表(biao)示熔敷金屬種類代號(hao)，若有特殊要求的化學(xue)成分，該化學(xue)成分用元素符號(hao)表(biao)示，放(fang)在數字(zi)的后(hou)(hou)面；“-”后(hou)(hou)面表(biao)示焊(han)絲的牌號(hao)。

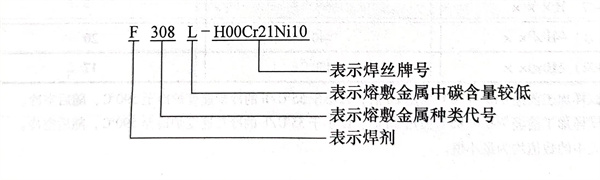

完整的焊絲-焊劑型(xing)號(hao)舉例如下(xia)：

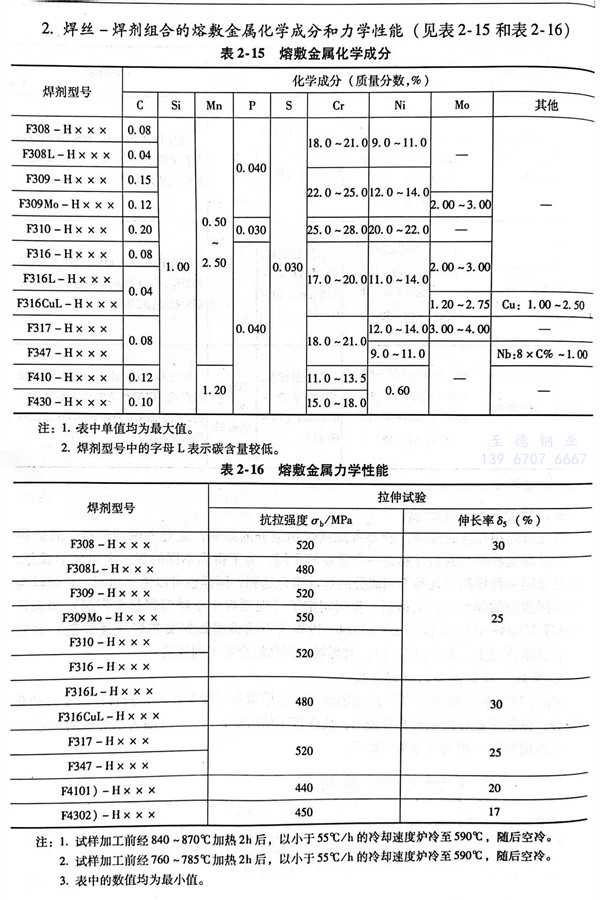

2. 焊絲(si)和(he)焊劑組合(he)的(de)熔(rong)敷金屬化學(xue)(xue)成分和(he)力學(xue)(xue)性能

  通常埋弧焊(han)(han)用(yong)焊(han)(han)絲(si)(si)與母材(cai)化學成分(fen)相近，只是焊(han)(han)絲(si)(si)化學成分(fen)中(zhong)鉻、鎳含(han)量(liang)比母材(cai)金(jin)屬略(lve)高(gao)，而碳含(han)量(liang)要低于母材(cai)金(jin)屬。這主(zhu)要考(kao)慮到(dao)焊(han)(han)接過程中(zhong)合金(jin)元素(su)的(de)(de)損(sun)失和提高(gao)焊(han)(han)接接頭(tou)(tou)的(de)(de)耐蝕性。焊(han)(han)接鐵素(su)體(ti)型(xing)(xing)不(bu)銹(xiu)鋼(gang)(gang)時(shi)，可采(cai)用(yong)H06Cr14（或(huo)(huo)H10Cr17）焊(han)(han)絲(si)(si)；焊(han)(han)接馬氏體(ti)型(xing)(xing)不(bu)銹(xiu)鋼(gang)(gang)可采(cai)用(yong)H03Cr21Ni10或(huo)(huo)H08Cr20Ni10Nb焊(han)(han)絲(si)(si)；焊(han)(han)接18-8型(xing)(xing)奧氏體(ti)不(bu)銹(xiu)鋼(gang)(gang)應采(cai)用(yong)H03C21Ni10或(huo)(huo)H03Cr19Ni12Mo2焊(han)(han)絲(si)(si)進行焊(han)(han)接，均(jun)能(neng)得到(dao)滿意的(de)(de)焊(han)(han)接接頭(tou)(tou)。
