管(guan)(guan)件(jian)與(yu)管(guan)(guan)子的(de)連(lian)接方式采(cai)用(yong)對(dui)焊連(lian)接的(de)稱為(wei)對(dui)焊管(guan)(guan)件(jian)。在對(dui)焊管(guan)(guan)件(jian)中,通(tong)常采(cai)用(yong)無(wu)縫(feng)鋼管(guan)(guan)推制(zhi)加工而成(cheng)的(de)稱為(wei)對(dui)焊無(wu)縫(feng)管(guan)(guan)件(jian)。


本章涉及DN15~DN800(NPS 1/2~NPS 24)碳鋼、合金鋼和不銹鋼對焊無縫管件。


1. 符(fu)號


DN-米制單(dan)位管件(jian)的公稱尺寸,為非測量值[見(jian)GB/T 1047《管道元件(jian) DN(公稱尺寸)的定義和(he)選用》];


NPS-英制(zhi)單位(wei)管(guan)件(jian)的(de)公(gong)稱尺寸,為非(fei)測量值;


A-90°彎頭一端面中心至另(ling)一端面的(de)距離(li)(li),180°彎頭中心至端面中心的(de)距離(li)(li);


B-45°彎頭(tou)中心(xin)至端面的距(ju)離;


C一(yi)三通、四通的分支出口軸心線(xian)至中(zhong)心體端面(mian)的距離(li);


D-彎頭、等(deng)徑(jing)三通(tong)和四通(tong)、管帽的坡口(kou)(kou)處(chu)外(wai)徑(jing),異徑(jing)管件大端坡口(kou)(kou)處(chu)外(wai)徑(jing);


D1異徑管件小端坡口處外徑;


E-管帽(mao)(管封頭)的總高度;


F-翻邊短節的長度;


G一翻邊短(duan)節的翻邊外徑;


H-異徑接頭(tou)端面至(zhi)端面的距離;


K--180°彎頭端面到(dao)頂部(bu)的距離;


M-三通、四(si)通本體中心線(xian)至支(zhi)管端(duan)面的距(ju)離(li);


O-180°彎頭一(yi)端(duan)面中心(xin)至另(ling)一(yi)端(duan)面中心(xin)的距(ju)離(li);


R-圓角半(ban)徑(jing);


t-同徑或異(yi)徑管件大端(duan)(duan)焊接端(duan)(duan)部規定壁(bi)厚;


t1-異徑管件小端焊接端部規定壁厚;


T-翻邊短節(jie)的翻邊厚度。


2. 種(zhong)類和代(dai)號

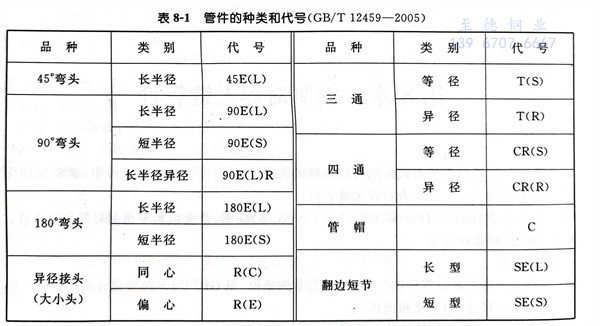

對焊(han)無縫管(guan)件的(de)種(zhong)類和代(dai)號(hao)見表8-1。
