在管件與管子采用對焊連接的不銹鋼對焊管件中,除無縫鋼管對焊管件外,不銹鋼(gang)管件可采用鋼板或鋼帶經過冷加工或熱加工成形。根據公稱尺寸和制造方法的不同,允許在殼體上有一條或兩條以上縱向焊縫的焊件,稱為鋼板制不銹鋼對焊管件。
1. 米制(zhi)尺寸(cun)

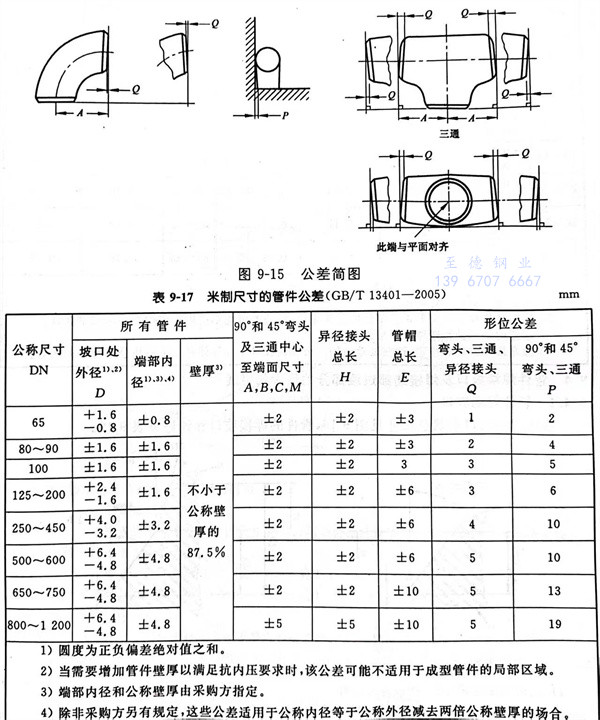

a. 米制尺(chi)寸(cun)的管件尺(chi)寸(cun)公差簡圖見圖 9-15 。
b. 尺寸(cun)公(gong)差和(he)形位公(gong)差見表 9-17
2. 英制尺寸(cun)

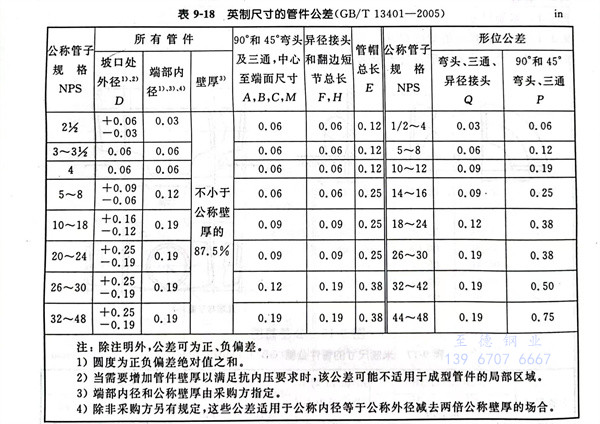

a. 英制尺寸的不銹鋼管(guan)件尺寸公差簡(jian)圖見圖 9-15 。
b. 尺寸公差和(he)形位公差見表 9-18
