1. 對(dui)焊管件
通常用于DDN≥50mmm的管道,廣泛應用于石油化工裝置中的易燃、可燃介質以及高的溫度-壓力參數的其他介質管道。對焊管件比其他連接形式的管件連接可靠、施工方便、價格便宜、沒有泄漏點。管件的壁厚等級用管子表號表示,常用的管子表號有Sch40、Sch80,選用對焊管件時,管件的管子表號應和與其連接的管子的管子表號相同,即管件與管子等強度(而不是等壁厚),只是管件端部的壁厚與管子的壁厚相同。我國鋼制對焊管件的國家標準GB 12459、中國石油化工總公司標準SH 3408基本與ASME B16.9、ASMEB16.28、JIS、JPI-7S、JPI-7S-1相同。常用的對焊管件有彎頭(tou)、三通、異徑管(大小頭)和管帽(mao),彎頭、三通、異徑管大多采用無縫鋼管或焊接鋼管通過推制、拉拔、擠壓而成,管帽多采用鋼板沖壓而成。
2. 承插焊管(guan)件

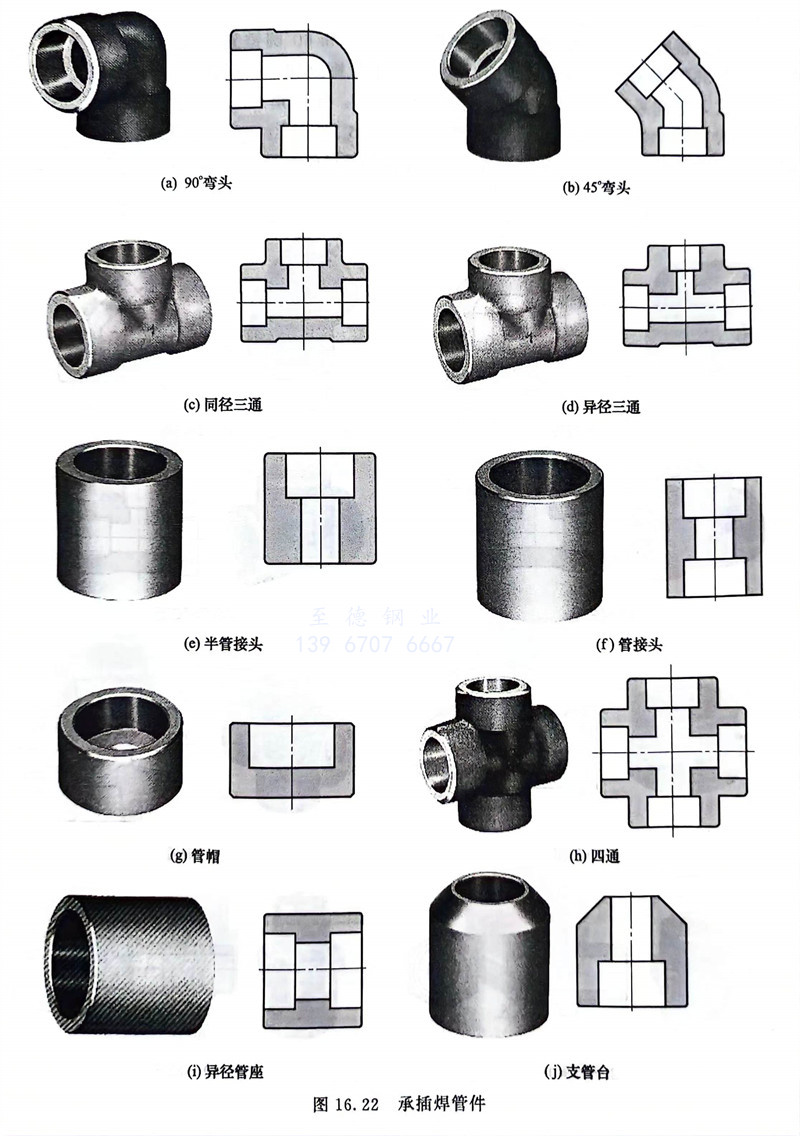

如圖16.22所示。通(tong)常情況下,承插焊(han)管(guan)(guan)件(jian)(jian)用(yong)于DN≤40mm、管(guan)(guan)壁較薄的管(guan)(guan)子(zi)和管(guan)(guan)件(jian)(jian)之(zhi)間的連接。承插焊(han)管(guan)(guan)件(jian)(jian)通(tong)常采(cai)用(yong)模壓鍛造后再(zai)機械加(jia)(jia)工成形工藝制造。安(an)裝施工方便(bian),可靠性較好。要注意插口與承口的配合,承插焊(han)連接必(bi)定為一(yi)個(ge)是插口管(guan)(guan)件(jian)(jian),另一(yi)個(ge)為承口管(guan)(guan)件(jian)(jian)。插口管(guan)(guan)件(jian)(jian)有(you)管(guan)(guan)、短管(guan)(guan)、異徑短節、螺紋(wen)短節堵頭等;承口管(guan)(guan)件(jian)(jian)有(you)彎(wan)頭、三通(tong)、管(guan)(guan)帽、加(jia)(jia)強管(guan)(guan)口、活(huo)接頭、管(guan)(guan)箍等以及(ji)(ji)閥(fa)門、法蘭,在(zai)應用(yong)中應考(kao)慮這(zhe)些管(guan)(guan)件(jian)(jian)之(zhi)間的搭配組(zu)合以及(ji)(ji)所需的結構空間。
3. 螺紋管件
常用材料有鍛鋼、鑄鋼、鑄鐵、可鍛鑄鐵,石油化工裝置的工藝管道大多選用鍛鋼制錐管螺紋管件。常用鍛鋼制螺紋管件的標準有 HG/T 21632、GB/T 14626、GB19326、ASME B16.1、GB 3287、MSS SP83、MSS SP97、MSS SP95、GB 8464、API602。螺紋連接也多用于DN≤40mm的管子及其元件之間的連接,常用于不宜焊接或需要可拆卸的場合。管螺紋分圓錐管螺紋和圓柱管螺紋兩種,一般管件、設備采用圓柱管螺紋,管子采用圓錐管螺紋,除安裝方便外密封性能也好。可鍛鑄鐵管件大都采用圓錐管螺紋,它與采用圓錐管螺紋的管子連接,效果極佳。
常用的圓錐管螺紋有55°管螺紋(多用于歐洲)和60°圓錐管螺紋(多用于美國)兩種。ISO 7/1為55°錐管螺紋,日本標準同時包含55°錐管螺紋和60°錐管螺紋兩種。GB7306為55°圓錐管螺紋,等同采用ISO7/1,螺紋錐度為1:16,牙型角55°,尺寸范圍1/16"~6",螺紋標志代號R(圓錐外螺紋),Rc(圓錐內螺紋)。GB 12716為60°錐管螺紋,等同采用ASME1.20.1,螺紋錐度為1:16,牙型角60°,尺寸范圍1/16"16"~12",標識NPT,兩種圓錐管螺紋不能互換。

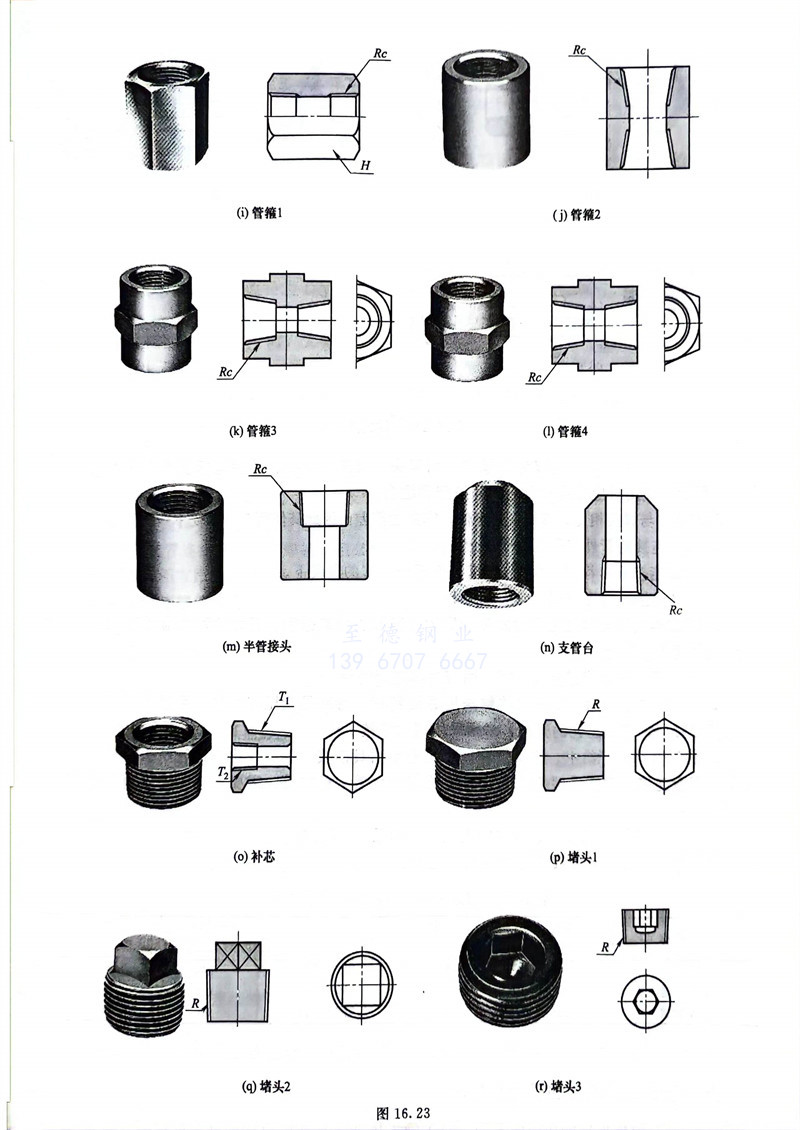

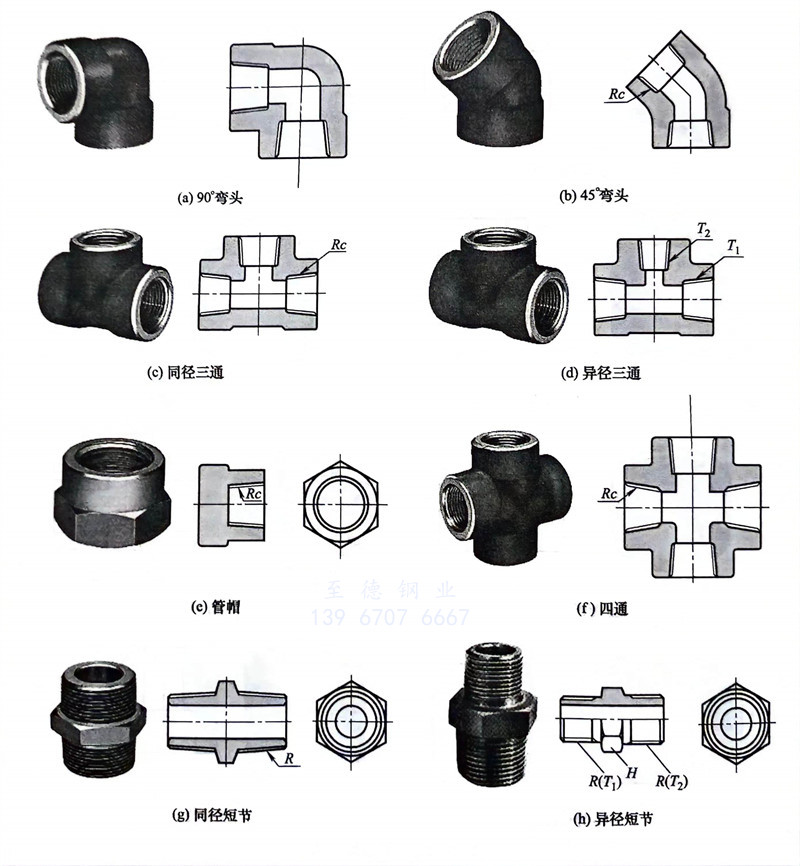

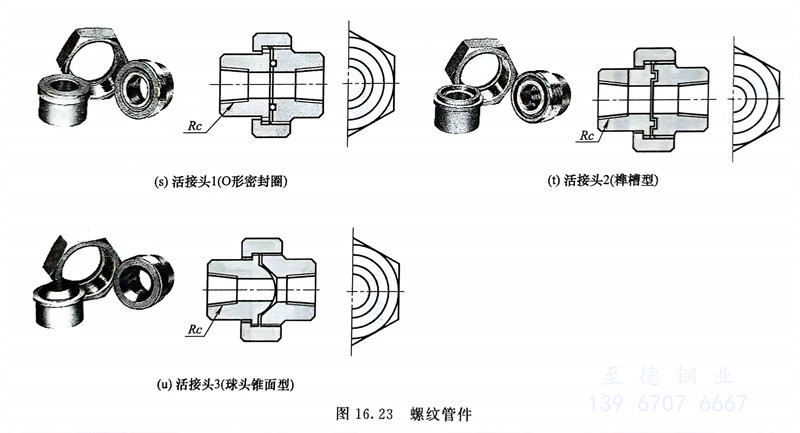

常用的管件(jian)中,螺紋(wen)短節為外螺紋(wen),而彎(wan)頭、三通、管帽、活接頭等多為內(nei)螺紋(wen),如(ru)圖16.23所示,使用時(shi)應注(zhu)意它(ta)們之間的搭配和組(zu)合。
螺(luo)紋連接與(yu)焊接相比,其接頭強度低,密(mi)封(feng)性能差(cha),因(yin)此其使用時,常受下列條件的(de)限制(zhi)。
a. 螺(luo)(luo)紋連接的管(guan)件應(ying)采用錐管(guan)螺(luo)(luo)紋。
b. 螺(luo)紋連接不推薦用在(zai)大(da)于200℃及低于-45℃的溫度下。
c. 螺紋連接不得用在劇毒(du)介質管道上。
d. 螺紋連接不推薦(jian)用(yong)在可能(neng)發生的腐蝕、縫(feng)隙腐蝕或振動、壓力脈動及溫度(du)變化可能(neng)產(chan)生交(jiao)變載(zai)荷的管道上。
e. 用于可燃氣體管道上時,宜采用密封(feng)焊進(jin)行(xing)密封(feng)。
f. 管(guan)道螺(luo)紋連接(jie)(jie)適用(yong)(yong)低壓流(liu)體輸送(song)用(yong)(yong)焊接(jie)(jie)鋼管(guan),特(te)別是低壓流(liu)體輸送(song)用(yong)(yong)鍍(du)鋅鋼管(guan),為(wei)了不(bu)損(sun)壞鍍(du)鋅層,保證工藝的(de)要(yao)求,必須采用(yong)(yong)螺(luo)紋連接(jie)(jie)。
g. 建(jian)(jian)筑(zhu)(zhu)鍍鋅鋼(gang)(gang)管給水(shui)、熱水(shui)供(gong)應,建(jian)(jian)筑(zhu)(zhu)衛生潔具連接的鋼(gang)(gang)管,建(jian)(jian)筑(zhu)(zhu)銅管給水(shui),建(jian)(jian)筑(zhu)(zhu)燃氣供(gong)應的鋼(gang)(gang)管連接,建(jian)(jian)筑(zhu)(zhu)采暖系統中連接散熱器的立管、橫支管,需要拆(chai)卸的管等均采用螺紋連接。
h. 管道與帶螺紋的設備、附(fu)件的連接也(ye)必須采用螺紋連接。

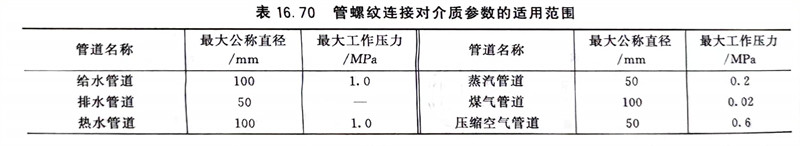

管螺紋連接對介(jie)質參數的適用范圍見(jian)表16.70。
四、管(guan)道連(lian)接(jie)(jie)(jie)方法還有法蘭連(lian)接(jie)(jie)(jie)、溝槽(cao)連(lian)接(jie)(jie)(jie)、熱(re)熔連(lian)接(jie)(jie)(jie)、卡套連(lian)接(jie)(jie)(jie)、卡壓連(lian)接(jie)(jie)(jie)方法等。
