21Cr12MoV（2Cr12MoV）不銹鋼是馬氏體不銹耐熱鋼，鋼中含有Mo和V元素，且碳含量比12Cr12Mo鋼高，其強度有較大提高，并可提高鋼的淬透性和耐磨性，而且還具有一定的耐蝕性。該鋼可用于制造汽輪機葉片和高應力零件。
一、化學(xue)成分(fen)

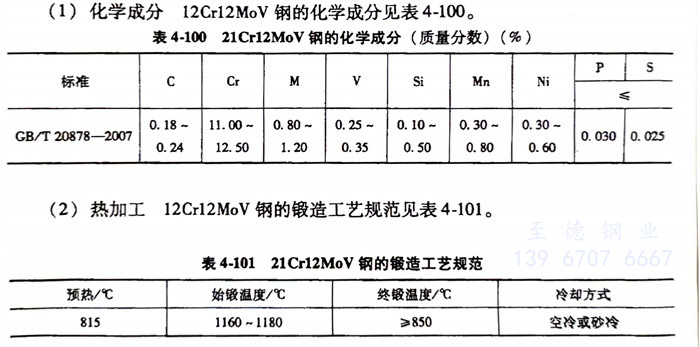

21Cr12MoV（2Cr12MoV）不銹鋼的化學成分見表4-100。
二(er)、熱(re)加工
21Cr12MoV（2Cr12MoV）不銹(xiu)鋼的鍛造工藝規范見表4-101。
三(san)、預備熱處理
預備熱處理的過程如下：
1. 軟(ruan)化退火：750～800℃，爐冷。
2. 完(wan)全退火(huo)：860～900℃，爐(lu)冷。
四、淬火(huo)及回火(huo)
21Cr12MoV（2Cr12MoV）不(bu)銹鋼淬火溫度為1050～1100℃，油冷；回火溫度為720～740℃，空冷（根據零件需要選擇回火溫度）。
