不銹鋼管道的間距以便于安裝、檢修管子、閥門、保溫層為原則,但也不宜過大。不同的文獻和規范規定的計算方法和管間距稍微有些差異,如德國魯奇公司標準規范規定:不保溫管道管外壁間最小凈距為30mm,保溫管道管外壁間最小凈距為50mm;林德公司規定:不論保溫與否管外壁間最小凈距一律為50mm;國外某工程公司不銹鋼管道間距標準規定:管外壁間最小凈距為25mm。


1. 在(zai)管廊(管架或(huo)管墩)上,并排布置的(de)無法(fa)蘭(lan)管道(dao)不論有無隔熱層(ceng),管道(dao)外(wai)表面凈距不應(ying)小(xiao)于(yu)50mm,法(fa)蘭(lan)外(wai)緣與相(xiang)鄰管道(dao)的(de)凈距不得(de)小(xiao)于(yu)25mm。

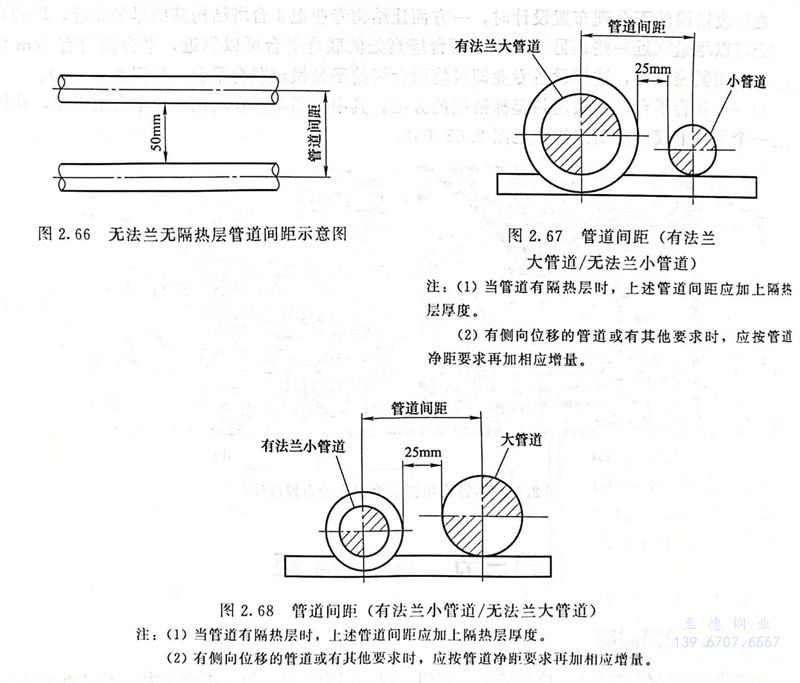

 ①. 無法蘭無隔熱層管(guan)道間距見圖2.66和表(biao)2.7。





表 7.jpg

在管(guan)架上并排(pai)布置的有法(fa)蘭(lan)管(guan)道(dao)不論有無隔熱層,法(fa)蘭(lan)外緣與(yu)相鄰管(guan)道(dao)的凈距不應小于25mm,有法(fa)蘭(lan)無隔熱層管(guan)道(dao)間距見圖2.67、表(biao)(biao)2.8、圖2.68及表(biao)(biao)2.9。

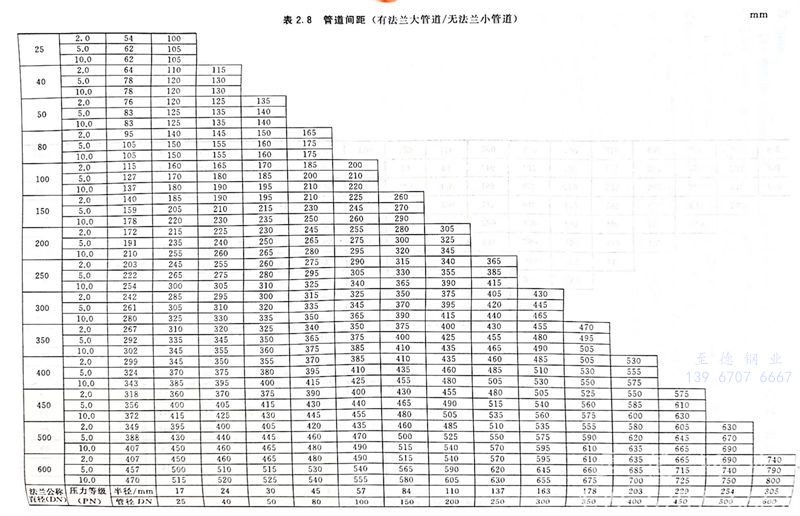

表 8.jpg

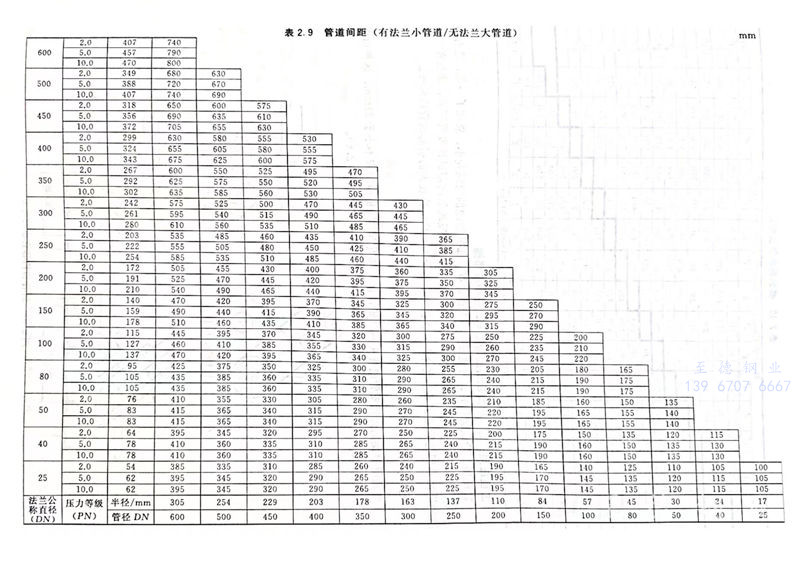

表 9.jpg

    表中(zhong)數據(ju)是(shi)根據(ju)SH/T3405《石油化工企業鋼(gang)管(guan)尺寸系列》中(zhong)管(guan)子外(wai)徑(jing)和SH/T 3406《石油化工鋼(gang)制管(guan)法(fa)蘭》中(zhong)法(fa)蘭外(wai)徑(jing)計(ji)算出的管(guan)道間距。同屬美標(biao)系列的其他標(biao)準管(guan)道間距也適用。


 ②. 并排(pai)管(guan)道(dao)上(shang)安(an)裝帶手輪的(de)閥門時,管(guan)道(dao)間距除考慮法蘭大(da)小及(ji)其(qi)凈距外,還(huan)應考慮兩(liang)手輪間的(de)凈距不應小于(yu)100mm。


 ③. 管道上裝有外形尺寸較大的不(bu)銹鋼(gang)管件、小型設備、儀表測量元件或有側向位移的管道,應加大管道間的凈距。


 ④. 管溝內不銹鋼管道(dao)間距(ju)應比(bi)架空敷設時適當(dang)加大(da),其(qi)凈距(ju)不應小(xiao)于(yu)(yu)80mm,法蘭外(wai)緣與相鄰管道(dao)的凈距(ju)不應小(xiao)于(yu)(yu)50mm。


2. 管(guan)溝內(nei)不(bu)銹鋼管(guan)道的(de)(de)凈距不(bu)應小于80mm,法蘭外緣與相鄰管(guan)道的(de)(de)凈距不(bu)得(de)小于50mm。管(guan)溝內(nei)管(guan)道,為了便于施工和檢修,比地上管(guan)廊(管(guan)墩)上的(de)(de)管(guan)道間凈距大(da)一些。
