①. 集液包應設置在下列場合


  a. 飽和蒸汽管道的末端或最低點,蒸汽伴熱管的末端,如果蒸汽管道較長時,每隔一定距離亦應設疏水閥;飽和蒸汽管道的每個立式“T”形補償器前或最低點。


  b. 飽和蒸汽系統的減壓(ya)閥前和調節閥前。


  c. 蒸汽(qi)分水器(qi)及蒸汽(qi)加(jia)熱設備等下部。


  d. 經常(chang)處于(yu)熱(re)備用狀態(tai)的(de)設備進氣管(guan)的(de)最低點。


  e. 擴容器的下部,分(fen)汽缸(蒸汽分(fen)配管(guan))的下部以(yi)及水平安裝的波紋補償器的波峰(feng)下部。


  f. 蒸(zheng)汽水平(ping)管的低點處。


  g. 裝置邊界蒸(zheng)汽(qi)管線切(qie)斷閥之前(qian)。


②. 水(shui)平敷設(she)的長(chang)蒸汽管應設(she)集液(ye)包,其(qi)間隔為:


  a. 在裝置內,飽和蒸汽宜為(wei)80m,過熱蒸汽宜為(wei)160m;


  b. 在(zai)裝置外(wai),順坡時宜為300m,逆坡時宜為200m。


③. 管(guan)廊(lang)上(shang)蒸(zheng)汽總管(guan)末(mo)端的集(ji)液(ye)包配管(guan)應考慮(lv)以下要(yao)求(qiu)。

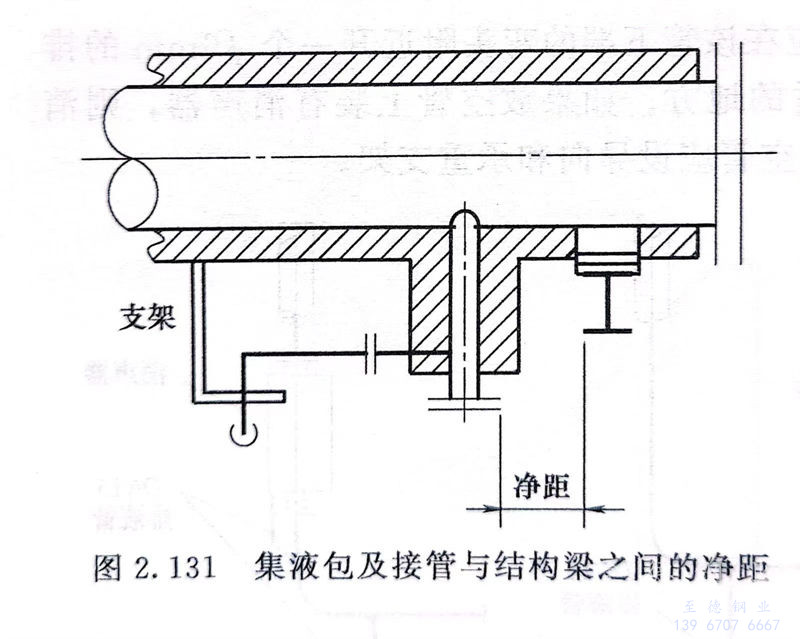

  a. 集(ji)液包及接管(guan)與梁之間的凈距離應大于熱位移量及保(bao)溫所需的空間,一般不小于200mm,見(jian)圖2.131。




  b. 集液包的(de)冷凝(ning)水出口管的(de)方(fang)位(wei)不(bu)宜(yi)向管廊梁的(de)一側引(yin)出,同時避免與(yu)管廊下層管道相碰。疏水閥應布置在不(bu)影響通行的(de)地方(fang)。


  c. 集液包的冷凝水(shui)出口管(guan)(guan)的走向,除(chu)考慮管(guan)(guan)道柔性要求(qiu)外,還要考慮便于設(she)置管(guan)(guan)道支架(jia)及疏水(shui)閥組的支架(jia)。


  d. 在(zai)蒸汽主(zhu)(zhu)管的位移較大時(shi),靠(kao)近主(zhu)(zhu)管的小管支架(jia)應盡量利(li)用主(zhu)(zhu)管生根,以減小相對(dui)位移。


  e. 蒸汽管徑小于DN80時,根據項目要求(qiu)可不必(bi)采用(yong)集液包,僅設低點(dian)排放至疏水閥即可。


④. 集(ji)液包的結構。


  a. 集液包(bao)的冷(leng)凝水出口管線(xian)應設切斷閥(fa)或蒸(zheng)汽疏水閥(fa)組(zu)。


  b. 集液(ye)包通常采用(yong)標(biao)準管件組合(he)而成,應符一(yi)合(he)管道等級規定。集液(ye)包下(xia)端宜(yi)用(yong)法蘭蓋,兼作吹掃(sao)用(yong)。也可以用(yong)焊(han)接管帽,但需增加(jia)排液(ye)口。

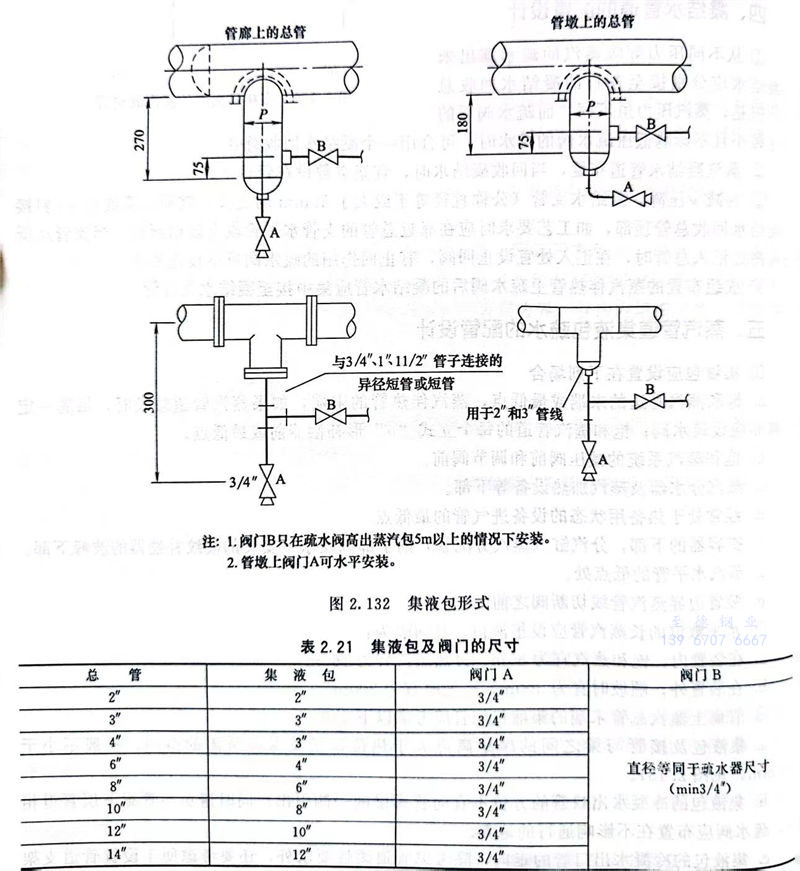

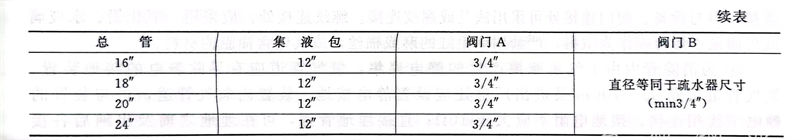

  c. 根據蒸汽主管的管徑范(fan)圍組合形式,集液包(bao)形式見圖2.132、表2.21所示。



表 21.jpg
