安全閥(Safety Valve)是一(yi)(yi)種自(zi)動閥門(men),它(ta)不(bu)借(jie)助任何外(wai)力(li)而(er)是利(li)用介(jie)質(zhi)本身的能(neng)力(li)來排(pai)出一(yi)(yi)額定(ding)數量的介(jie)質(zhi),以防止系統內壓(ya)力(li)超過預定(ding)的安全值。當壓(ya)力(li)恢復正(zheng)常后,閥門(men)再(zai)行(xing)關閉并阻(zu)止介(jie)質(zhi)外(wai)流(liu)。
安全閥也稱安全門或保險閥,是一(yi)種自動(dong)機(ji)構,它在(zai)介質壓力超過工(gong)作壓力時自動(dong)開啟,而(er)在(zai)壓力回降到工(gong)作壓力或略低于工(gong)作壓力時又自動(dong)關閉。
安全閥(fa)大量(liang)使(shi)用(yong)于鍋爐、壓(ya)縮機、壓(ya)力容器和管道(dao)中。
1. 安全閥(fa)的分類
安全(quan)閥按閥瓣開啟高度與閥座口(kou)徑之比分(fen)兩種(zhong)(zhong):比數為(wei)1/20~1/10的(de)稱微啟式(shi),比數為(wei)1/4~1/3的(de)稱全(quan)啟式(shi)。又(you)根據閥體的(de)構造分(fen)兩種(zhong)(zhong):一(yi)種(zhong)(zhong)稱封(feng)閉式(shi)安全(quan)閥,它的(de)排(pai)(pai)泄介質全(quan)部通(tong)過排(pai)(pai)泄管引到一(yi)定地方放掉;另一(yi)種(zhong)(zhong)稱不封(feng)閉式(shi)安全(quan)閥,排(pai)(pai)泄介質出密封(feng)口(kou)后立即散失于(yu)空間。
安全閥可(ke)以(yi)分為(wei)三個基本類(lei)型(如果把(ba)很久以(yi)前就(jiu)不用的彈簧平衡(heng)式包括(kuo)進去,就(jiu)是四類(lei))。三類(lei)分別是彈簧式(圖(tu)(tu)4-53和圖(tu)(tu)4-54)、脈沖式(圖(tu)(tu)4-55)和杠桿式(圖(tu)(tu)4-56)。

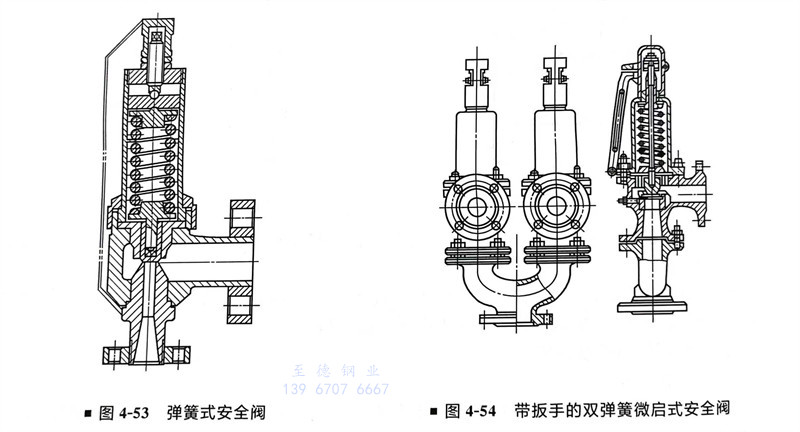

a. 彈(dan)簧式安全閥(fa)
盡管人們熟(shu)悉杠桿式(shi),并加以(yi)提(ti)倡,有的(de)還優先選用它們,但彈簧式(shi)仍然是(shi)最通(tong)用的(de)一(yi)種。圖(tu)4-53是(shi)彈簧式(shi)安全閥(fa)的(de)一(yi)種。它的(de)作用原理是(shi),彈簧力與(yu)介(jie)質作用于閥(fa)瓣的(de)正常壓(ya)(ya)力相平衡,使(shi)密(mi)封面密(mi)合(he);當介(jie)質壓(ya)(ya)力過(guo)高(gao)時,彈簧受到壓(ya)(ya)縮(suo),使(shi)閥(fa)瓣離開閥(fa)座(zuo),介(jie)質從(cong)中泄出(chu);當壓(ya)(ya)力回(hui)降到正常值時,彈簧力又將閥(fa)瓣推向閥(fa)座(zuo),密(mi)封面重新密(mi)合(he)。
在一(yi)些重(zhong)要部(bu)位往往使用帶扳手的雙彈簧微(wei)啟式(shi)安全閥。這種結(jie)構如圖4-54所示。

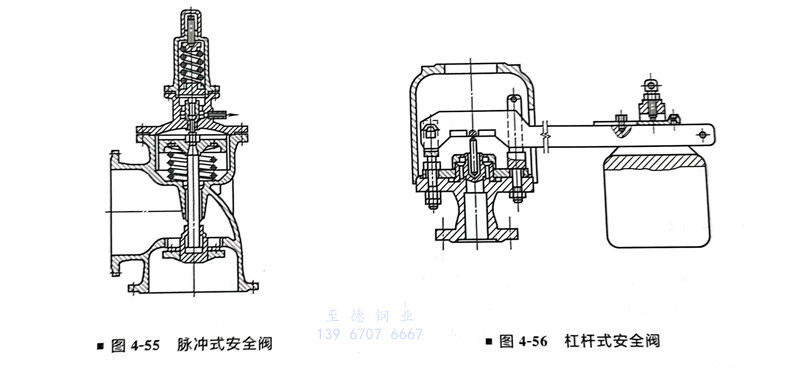

b. 脈沖式安全(quan)閥(fa)
即一個大的(de)安全(quan)閥(fa)(fa)(fa)(fa)(主(zhu)閥(fa)(fa)(fa)(fa))和一個小(xiao)的(de)安全(quan)閥(fa)(fa)(fa)(fa)(輔閥(fa)(fa)(fa)(fa))配合動作,通過輔閥(fa)(fa)(fa)(fa)的(de)脈(mo)沖作用帶動主(zhu)閥(fa)(fa)(fa)(fa)啟閉(bi)(bi)。大的(de)安全(quan)閥(fa)(fa)(fa)(fa)比較遲鈍(dun),小(xiao)的(de)安全(quan)閥(fa)(fa)(fa)(fa)則(ze)比較靈敏。將通向(xiang)主(zhu)閥(fa)(fa)(fa)(fa)的(de)介(jie)質與輔閥(fa)(fa)(fa)(fa)相連通,壓力(li)過高時,輔閥(fa)(fa)(fa)(fa)開(kai)啟,介(jie)質從旁路進(jin)入主(zhu)閥(fa)(fa)(fa)(fa)下(xia)(xia)面的(de)一個活(huo)塞(sai)(sai),推動活(huo)塞(sai)(sai)將主(zhu)閥(fa)(fa)(fa)(fa)打開(kai)。壓力(li)回降時,輔閥(fa)(fa)(fa)(fa)關閉(bi)(bi),主(zhu)閥(fa)(fa)(fa)(fa)活(huo)塞(sai)(sai)下(xia)(xia)的(de)介(jie)質壓力(li)降低(di),主(zhu)閥(fa)(fa)(fa)(fa)瓣也跟著(zhu)下(xia)(xia)降密合(圖4-55)。這種安全(quan)閥(fa)(fa)(fa)(fa)結構復雜,只有(you)在(zai)口徑很(hen)大的(de)情況下(xia)(xia)才采用。
c. 杠桿(gan)式(重(zhong)錘式)安全閥
這是(shi)一種古老的(de)(de)閥(fa)(fa)門。它(ta)依靠杠桿(gan)和重錘(chui)來平衡(heng)閥(fa)(fa)瓣的(de)(de)壓(ya)力。通過重錘(chui)在杠桿(gan)上(shang)的(de)(de)移動,調整壓(ya)力的(de)(de)大小。它(ta)與(yu)彈簧(huang)式安全(quan)閥(fa)(fa)比較,顯得笨(ben)重而遲(chi)鈍。好處是(shi)因(yin)為沒有彈簧(huang),不怕介質(zhi)的(de)(de)熱(re)影響(xiang),所以至今(jin)還在某(mou)些(xie)鍋爐上(shang)使(shi)用。其結構如圖4-56所示。
2. 安全閥的主要標準
①. GB/T 12241《安全閥一般要求》
②. GB/T 12242《壓力(li)釋放(fang)裝置性(xing)能(neng)試驗規范》
③. GB/T 12243《彈(dan)簧直接載(zai)荷式安全閥》
④. ZBJ98013《電站安全(quan)閥技術(shu)條件》
⑤. JB/T 53170《彈簧直接載荷(he)式安(an)全閥產品質(zhi)量分等》
