氣(qi)體和(he)液(ye)體在(zai)(zai)管(guan)(guan)道(dao)中并(bing)行流(liu)(liu)動稱為兩相(xiang)流(liu)(liu)。在(zai)(zai)管(guan)(guan)道(dao)設計中經(jing)常遇到這(zhe)樣的(de)工(gong)況,例如:火(huo)炬管(guan)(guan)道(dao)、蒸(zheng)汽管(guan)(guan)道(dao)、其(qi)他(ta)工(gong)藝氣(qi)液(ye)混合管(guan)(guan)道(dao)等場合。兩相(xiang)流(liu)(liu)管(guan)(guan)道(dao)壓(ya)力(li)降計算的(de)前提是確定兩相(xiang)流(liu)(liu)動的(de)流(liu)(liu)型,然(ran)后(hou)在(zai)(zai)此基礎(chu)上選用(yong)相(xiang)應的(de)公式進(jin)行計算。
1. 水平管內的基本流型

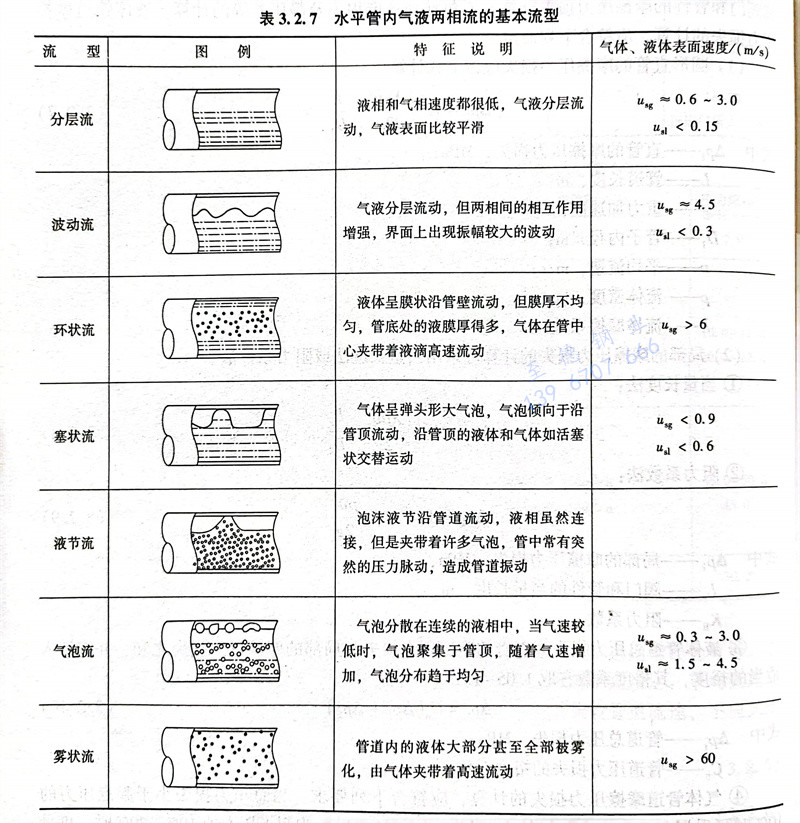

水平管內(nei)氣(qi)液(ye)兩相(xiang)流的(de)基(ji)本流型主要取決于氣(qi)速(su)和液(ye)速(su)的(de)大小,管徑和流體的(de)性(xing)質也是影響因素之一。水平管內(nei)氣(qi)液(ye)兩相(xiang)流的(de)基(ji)本流型分為7類(lei),詳見表3.2.7。

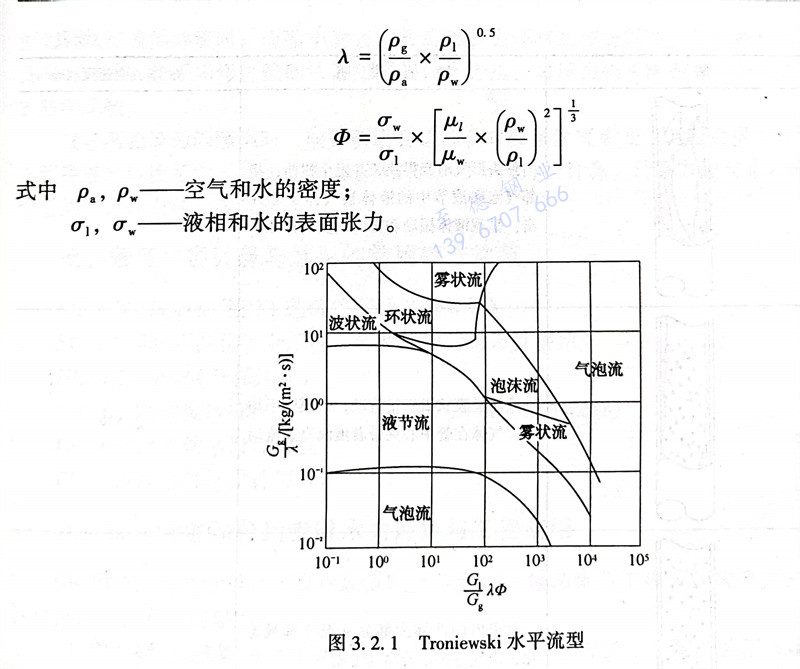

有關(guan)水平(ping)管(guan)內氣(qi)液兩相(xiang)流(liu)(liu)的(de)(de)(de)(de)基本(ben)流(liu)(liu)型(xing)(xing)的(de)(de)(de)(de)判(pan)定(ding)(ding)和流(liu)(liu)型(xing)(xing)轉(zhuan)變的(de)(de)(de)(de)界定(ding)(ding)的(de)(de)(de)(de)文獻有許多,但是(shi)由于(yu)實(shi)驗方法(fa)和條件等方面(mian)的(de)(de)(de)(de)差異造(zao)成了各(ge)家對水平(ping)管(guan)內氣(qi)液兩相(xiang)流(liu)(liu)的(de)(de)(de)(de)基本(ben)流(liu)(liu)型(xing)(xing)的(de)(de)(de)(de)判(pan)定(ding)(ding)和流(liu)(liu)型(xing)(xing)轉(zhuan)變的(de)(de)(de)(de)界定(ding)(ding)不(bu)盡(jin)相(xiang)同。圖3.2.1給出了Troniewski提供的(de)(de)(de)(de)水平(ping)流(liu)(liu)型(xing)(xing)圖。圖中,Gg、為(wei)氣(qi)相(xiang)和液相(xiang)的(de)(de)(de)(de)質量(liang)流(liu)(liu)速(su),單位為(wei)kg/(㎡·s)。
2. 垂直管內的(de)基本流(liu)型

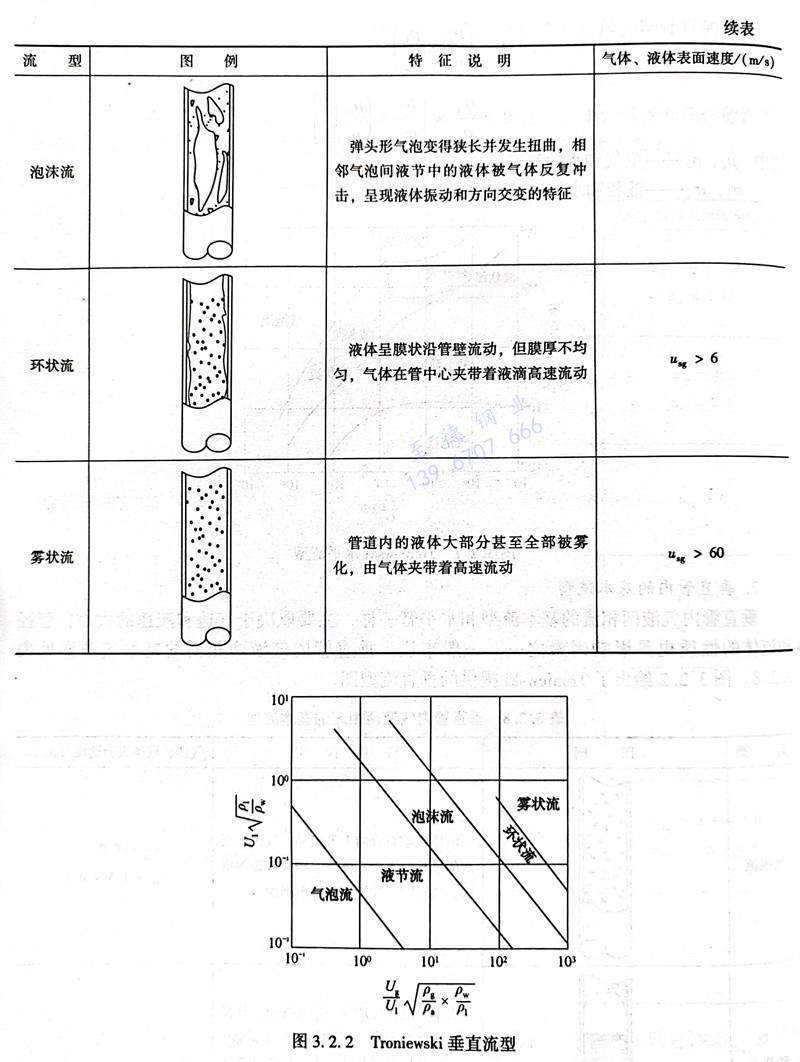

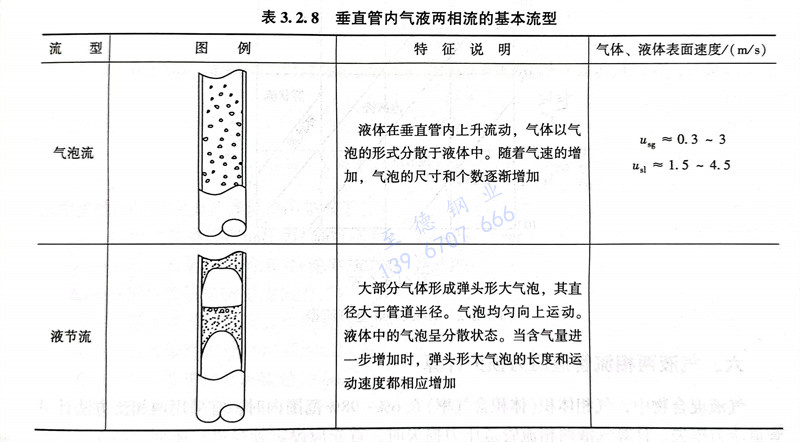

垂直(zhi)管內氣液兩(liang)相(xiang)流(liu)的基(ji)本(ben)流(liu)型(xing)(xing)和水平管一樣,主要(yao)取決(jue)于氣速和液速的大小,管徑和流(liu)體的性質(zhi)也是影響因素之一。一般來說(shuo),垂直(zhi)管內氣液兩(liang)相(xiang)流(liu)的基(ji)本(ben)流(liu)型(xing)(xing)詳見表3.2.8。圖3.2.2給出了Troniewski提供(gong)的垂直(zhi)流(liu)型(xing)(xing)圖。
