管道(dao)等級代號(hao)（Piping Class Code Number）沒(mei)有統(tong)一(yi)的(de)(de)規定，不同的(de)(de)行業、國(guo)家或公司，代號(hao)的(de)(de)組成(cheng)和(he)包(bao)含(han)的(de)(de)內(nei)容(rong)也不盡相同，有的(de)(de)工(gong)(gong)(gong)程項(xiang)(xiang)目用七單(dan)元(yuan)組成(cheng)，有的(de)(de)工(gong)(gong)(gong)程項(xiang)(xiang)目用八(ba)單(dan)元(yuan)組成(cheng)，有的(de)(de)工(gong)(gong)(gong)程項(xiang)(xiang)目只用三(san)單(dan)元(yuan)組成(cheng)，不管怎樣，管道(dao)等級代號(hao)，三(san)單(dan)元(yuan)形式是最基本的(de)(de)，一(yi)般需要包(bao)含(han)材料類(lei)別(bie)、順(shun)序號(hao)和(he)壓力等級等信息。


  例如，2006年(nian)某(mou)石化乙(yi)烯改擴建工程(cheng)的管道等(deng)級代號(hao)為八單元組成，如下所(suo)示(shi)為等(deng)級代號(hao)。


   等級：03CS1S01


   03 表示ASME Class300。


   CS 表示碳鋼。


   1 表示腐(fu)蝕(shi)裕量1.5mm。


   S 表(biao)示小口徑承插(cha)焊連接，大口徑法蘭或對焊。


   01 表示序列(lie)號(hao)。


  下面僅(jin)以三單元的(de)管(guan)道等級號(hao)為例說明管(guan)道等級代號(hao)的(de)組(zu)成。


1. 管道等級代號的組成





2. 各單(dan)元(yuan)內容


  第(di)一單元由一位(wei)大寫的英文(wen)字母(mu)表示管道公稱壓力(li)（MPa）等級(ji)（表4-74）。

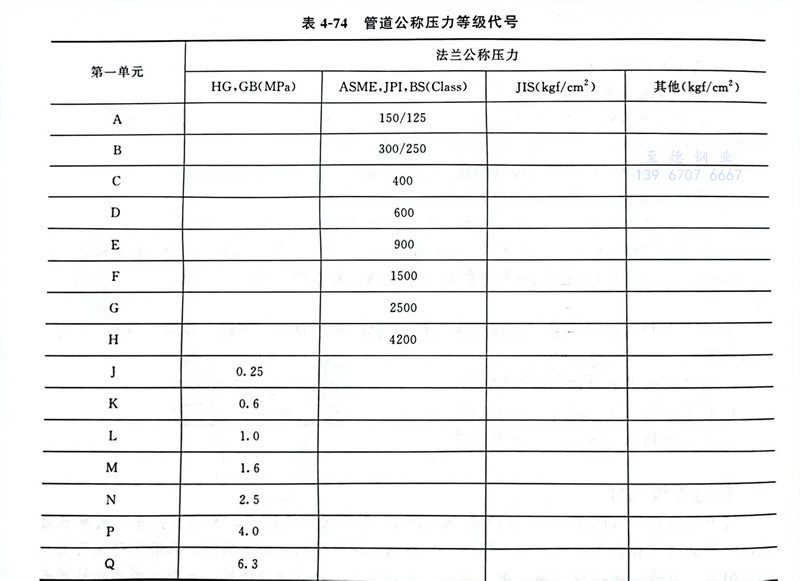

    表4-74 管道公稱(cheng)壓力等級(ji)代號




  第二(er)單元由阿拉(la)伯(bo)數(shu)字(zi)表(biao)示順(shun)序(xu)號（11~9)9）。順(shun)序(xu)號用于(yu)表(biao)示一、三(san)單元相同時，不(bu)同的材質和管道連接形式等。


  第(di)三單元(yuan)由一(yi)位大寫的英文字母表示管道材料類別（表4-75）。

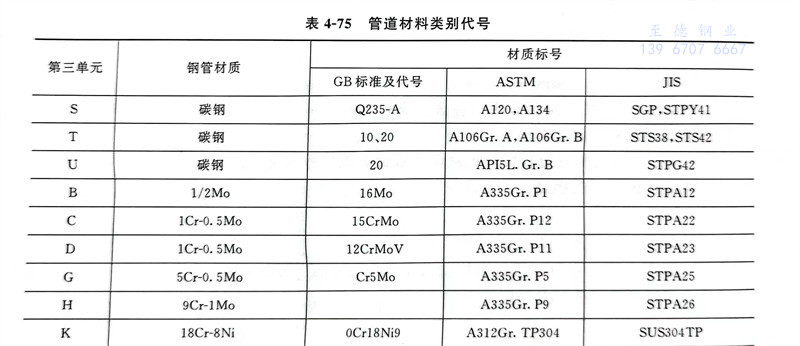

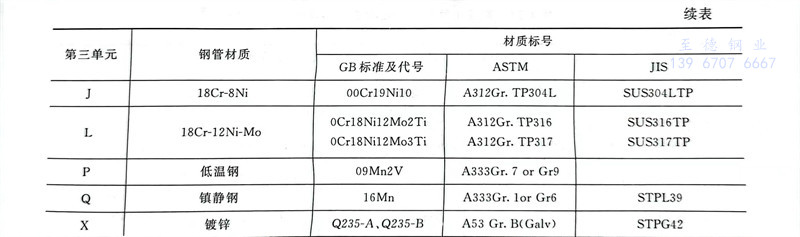

    表4-75 管道材料類別(bie)代號





3. 管(guan)道等級(ji)索引


  管(guan)道(dao)等級索引是管(guan)道(dao)材(cai)料專(zhuan)(zhuan)業編制(zhi)的(de)主要(yao)文(wen)件(jian)之一(yi)，一(yi)般應有管(guan)道(dao)等級代碼、物(wu)料代號、介質種類(lei)、設(she)計(ji)溫(wen)度、壓力范圍、管(guan)子材(cai)料及尺寸范圍，供工藝系(xi)統、管(guan)道(dao)、儀表、采購等專(zhuan)(zhuan)業使用，是工藝系(xi)統專(zhuan)(zhuan)業在基礎設(she)計(ji)階段(duan)設(she)計(ji)的(de)主要(yao)依據文(wen)件(jian)。

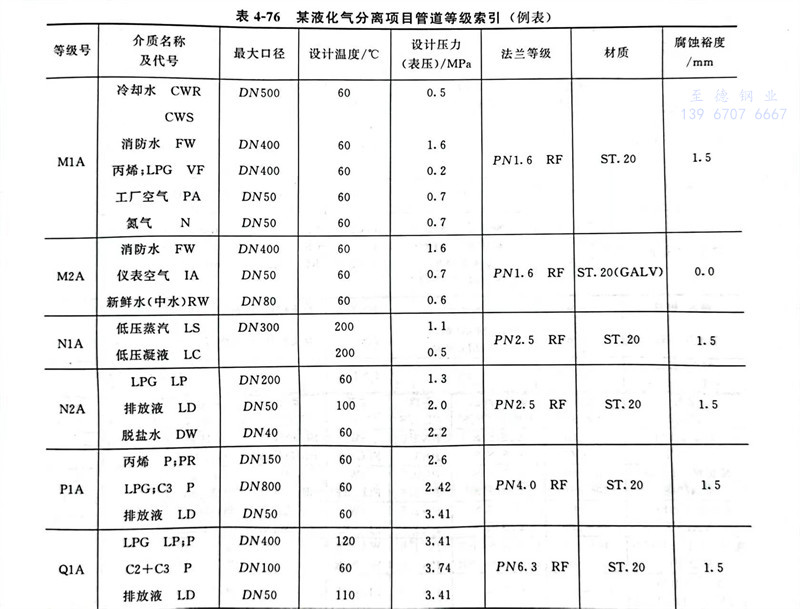

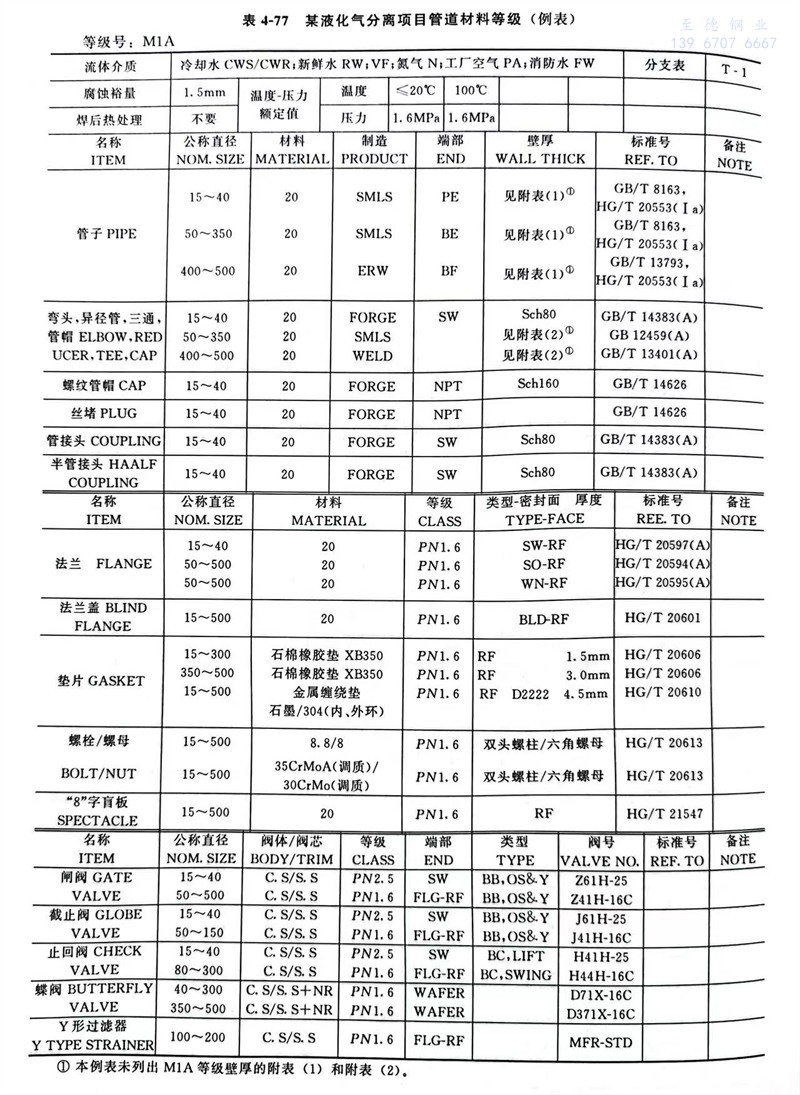

  管(guan)道等(deng)級索引(yin)表的基本內容和格(ge)式見表4-76。管(guan)道材料等(deng)級表見表4-77。
