1. 耐熱鋼的冶煉

  冶煉耐熱鋼(gang)一般是使用電弧爐或感應爐熔煉。質量要求更高的往往采用真空精煉和爐外精煉工藝。

2. 耐熱鋼的鑄造

  某些(xie)鑄(zhu)(zhu)造(zao)(zao)高(gao)合(he)金耐(nai)熱(re)鋼(gang)構件，難以進一步加(jia)工變形，但是(shi)生產鑄(zhu)(zhu)件不僅比(bi)軋材(cai)經濟合(he)算，而(er)且(qie)鑄(zhu)(zhu)件還(huan)有較高(gao)的持久強度。所以在耐(nai)熱(re)鋼(gang)中，耐(nai)熱(re)鋼(gang)鑄(zhu)(zhu)件占有相當大(da)的比(bi)例(li)。鑄(zhu)(zhu)造(zao)(zao)方法(fa)除(chu)采用(yong)砂(sha)型鑄(zhu)(zhu)造(zao)(zao)外(wai)，還(huan)可用(yong)精密(mi)鑄(zhu)(zhu)造(zao)(zao)工藝以獲得(de)表面光滑、尺寸精確(que)的產品(pin)。對合(he)成氨(an)和乙(yi)烯裂解用(yong)的高(gao)溫(wen)爐管往(wang)往(wang)采用(yong)離心鑄(zhu)(zhu)造(zao)(zao)的方法(fa)。

3. 耐熱鋼熱處理

  馬氏體耐熱鋼的熱處(chu)理(li)使用調質處(chu)理(li)，以穩定組織，得到良好的綜合力學(xue)性能和高(gao)溫(wen)強度。

  鐵素(su)體鋼不能通(tong)過熱處理(li)強(qiang)化(hua)。為(wei)消除因冷塑性變形加工(gong)和焊接所導致的內應力，可(ke)在650～830℃進行退(tui)火處理(li)，退(tui)火后快速(su)(su)冷卻，以(yi)便迅速(su)(su)地經過475℃脆性溫(wen)度范圍。

  奧氏體(ti)(ti)抗氧化(hua)不銹(xiu)鋼大多采用(yong)高溫(wen)固溶熱處理(li)，以獲得良好(hao)的(de)冷變形性(xing)。奧氏體(ti)(ti)熱強鋼則先用(yong)高溫(wen)固溶處理(li)，然后再在高于使(shi)用(yong)溫(wen)度60～100℃條件下進行(xing)時(shi)效處理(li)，使(shi)組織穩定化(hua)，同(tong)時(shi)析出第(di)二相，以強化(hua)基體(ti)(ti)。

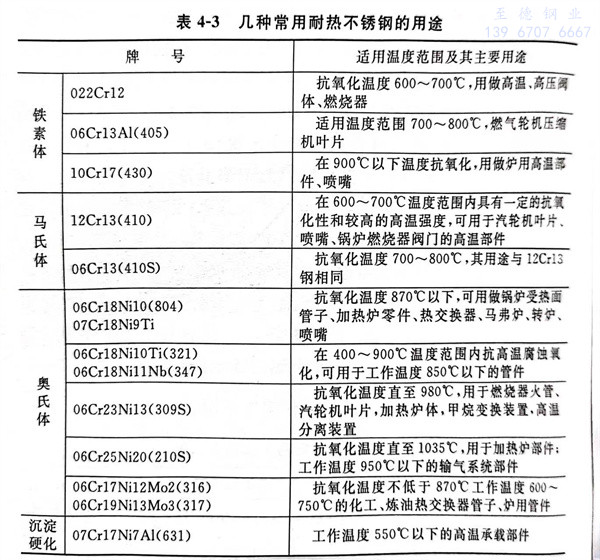

  耐熱(re)鑄(zhu)鋼大(da)多是在鑄(zhu)造(zao)態下使(shi)用(yong)，也有(you)的(de)(de)(de)可根(gen)據耐熱(re)鋼的(de)(de)(de)種類采用(yong)相應(ying)的(de)(de)(de)熱(re)處理工藝進(jin)行熱(re)處理。耐熱(re)不(bu)銹鋼的(de)(de)(de)用(yong)途見表4-3。
