雙相不銹鋼(gang)與奧氏(shi)體不銹鋼力學及冷熱成形性能比較分析結果如下：

 1. 力學性能

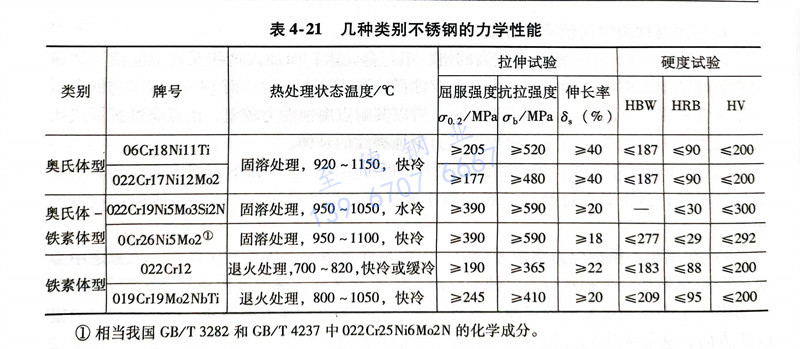

   雙相不銹鋼兼有奧氏體型不銹鋼和鐵素體型不銹鋼力學性能的特征，見表4-21。從表中可以看出，雙相不銹鋼的屈服強度相當于奧氏體型不銹鋼的2倍，比鐵素體型超低碳氮不銹鋼019Cr19Mo2NbTi［φ（C＋N）＝0.06％］高出50％。此種鋼還具有良好的韌性，尤其具有較好的低溫韌性。從室溫到-80℃都有較高的沖擊韌度a降至-196℃時，a仍有70J／c㎡。這也說明，此類鋼中的奧氏體相當穩定，不易轉變為馬氏體，這對冷加工拉拔工藝十分有利。

 2. 鋼的(de)成形性能(neng)

   從(cong)表4-21可(ke)知，雙(shuang)相不(bu)(bu)銹(xiu)鋼(gang)(gang)的屈服強度(du)約(yue)為(wei)18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)的2倍，也比鐵(tie)素體(ti)(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)略(lve)高，因此它的冷加工變形(xing)抗(kang)力比較大(da)(da)，加之易(yi)加工硬化(hua)，其(qi)冷成形(xing)性能比奧氏體(ti)(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)差，與超低碳氮鐵(tie)素體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)相近。從(cong)鋼(gang)(gang)的深(shen)(shen)沖(chong)性能對比試驗中可(ke)以看到：雙(shuang)相不(bu)(bu)銹(xiu)鋼(gang)(gang)比奧氏體(ti)(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)深(shen)(shen)沖(chong)性能差，變形(xing)抗(kang)力大(da)(da)，但比供貨狀態的（通(tong)常應為(wei)退火狀態）06Cr13Al不(bu)(bu)銹(xiu)鋼(gang)(gang)好。

 3. 鋼的(de)冷彎(wan)性能

   由于(yu)雙相(xiang)不銹鋼(gang)軋制板(ban)(ban)(ban)的組織中奧(ao)(ao)氏體相(xiang)與(yu)鐵(tie)素(su)體相(xiang)呈條帶(dai)狀(zhuang)分布，使(shi)雙相(xiang)不銹鋼(gang)板(ban)(ban)(ban)的橫向彎(wan)(wan)曲(qu)(qu)(qu)性(xing)能(neng)差(cha)(cha)于(yu)它的縱向彎(wan)(wan)曲(qu)(qu)(qu)性(xing)能(neng)，只(zhi)有(you)當彎(wan)(wan)曲(qu)(qu)(qu)芯(xin)軸的直徑(jing)大于(yu)或等(deng)于(yu)鋼(gang)板(ban)(ban)(ban)厚(hou)度(du)的3倍時，冷彎(wan)(wan)角(jiao)才能(neng)達(da)到180°。奧(ao)(ao)氏體型不銹鋼(gang)和鐵(tie)素(su)體型不銹鋼(gang)不存在橫向和縱向彎(wan)(wan)曲(qu)(qu)(qu)如此明(ming)顯的差(cha)(cha)異，當彎(wan)(wan)曲(qu)(qu)(qu)芯(xin)軸直徑(jing)等(deng)于(yu)鋼(gang)板(ban)(ban)(ban)厚(hou)度(du)的2倍時，它們(men)的冷彎(wan)(wan)角(jiao)均可達(da)到180°。
