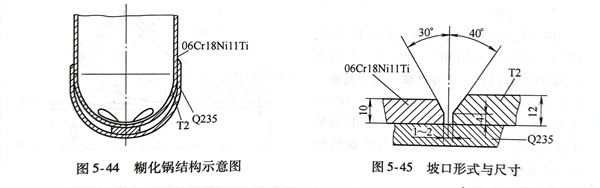

糊化鍋的結構示意圖如圖5-44所示。06Cr18Ni11Ti 不銹(xiu)鋼板厚為10mm，純銅板厚為12mm，接頭緊貼在Q235碳鋼板的外襯上。采用埋弧焊時不需要焊劑墊。焊接坡口形式與尺寸如圖5-45所示。

  采(cai)用(yong)(yong)的焊(han)接工藝：焊(han)絲為T2，直(zhi)徑(jing)為4mm，選用(yong)(yong)焊(han)劑HJ431或HJ350。采(cai)用(yong)(yong)直(zhi)流電源進行施焊(han)。

施焊步驟：

   1. 清(qing)理坡口表面(mian)，去(qu)除表面(mian)氧(yang)化(hua)物(wu)(wu)和臟物(wu)(wu)；背面(mian)Q235鋼同樣要除銹(xiu)和清(qing)除臟物(wu)(wu)；焊前用砂布擦去(qu)焊絲(si)氧(yang)化(hua)物(wu)(wu)。

   2. 選用(yong)較(jiao)(jiao)大熱輸(shu)人的焊接(jie)參(can)數(shu)，以獲得較(jiao)(jiao)好的焊縫成形。其焊接(jie)參(can)數(shu)為(wei)：焊接(jie)電流600～800A，電弧電壓42～46V，焊接(jie)速度18～21.5m/h，送絲速度139m/h。

  焊(han)后(hou)先進行目視檢(jian)查，然后(hou)再進行無損檢(jian)測，未發現裂紋、未焊(han)透(tou)和未熔合缺陷，成功地焊(han)成了(le)生產啤灑的糊化(hua)鍋(guo)。

  施焊(han)前(qian)曾進行(xing)(xing)過(guo)工(gong)藝(yi)評定，對(dui)焊(han)接(jie)接(jie)頭進行(xing)(xing)了力學(xue)性(xing)能試驗(yan)，焊(han)接(jie)接(jie)頭的(de)(de)(de)(de)(de)抗拉強度為（330～390／360）MPa，高(gao)于純銅(tong)抗拉強度值（200MPa），冷彎角達到(dao)(dao)120°仍未開裂，完全滿足了圖樣的(de)(de)(de)(de)(de)技(ji)術(shu)要(yao)求(qiu)。通過(guo)金(jin)相觀察，看到(dao)(dao)靠近06Cr18Ni11Ti 不(bu)銹鋼一側的(de)(de)(de)(de)(de)焊(han)接(jie)接(jie)頭組織，在金(jin)屬基體(ti)上分布著大量的(de)(de)(de)(de)(de)枝(zhi)(zhi)狀(zhuang)晶(jing)，這些枝(zhi)(zhi)狀(zhuang)晶(jing)是(shi)由熔(rong)(rong)點(dian)高(gao)于純銅(tong)的(de)(de)(de)(de)(de)鐵、鎳、鉻等(deng)合金(jin)元素(su)組成(cheng)(cheng)。這是(shi)由于焊(han)接(jie)熔(rong)(rong)池從液(ye)態到(dao)(dao)固態轉變(bian)過(guo)程(cheng)中，因(yin)溶解(jie)度變(bian)小，在結晶(jing)時上述(shu)合金(jin)元素(su)首先析(xi)出(chu)的(de)(de)(de)(de)(de)緣故。用電子探針測出(chu)枝(zhi)(zhi)狀(zhuang)晶(jing)主要(yao)化學(xue)成(cheng)(cheng)分的(de)(de)(de)(de)(de)質量分數（％）為：Fe 55～66，Ni7～11，Cr 15～18，Cu 7～12，接(jie)近不(bu)銹鋼06Cr18Ni11Ti中的(de)(de)(de)(de)(de)含量。不(bu)銹鋼06Cr18Ni11Ti與(yu)焊(han)縫(feng)的(de)(de)(de)(de)(de)熔(rong)(rong)合處有一個明顯的(de)(de)(de)(de)(de)界(jie)面，焊(han)縫(feng)側析(xi)出(chu)的(de)(de)(de)(de)(de)枝(zhi)(zhi)狀(zhuang)晶(jing)較(jiao)為細小，分布也較(jiao)稀疏。
