換熱器是冷凝器中主要部件,其中孔盤與筒體的連接是純銅T2與不銹鋼 06Cr18Ni11Ti 的焊接。
1. 焊接性(xing)分析

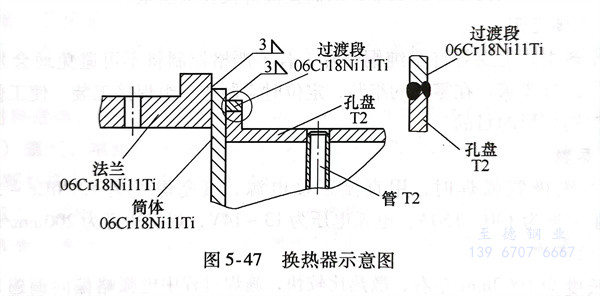

為了減少孔(kong)(kong)盤(pan)與(yu)筒(tong)體(ti)(ti)焊(han)接(jie)(jie)時產生較大的(de)(de)焊(han)接(jie)(jie)拘束力,避免焊(han)接(jie)(jie)接(jie)(jie)頭有(you)形成(cheng)裂紋的(de)(de)可能(neng),改(gai)變了孔(kong)(kong)盤(pan)原有(you)結(jie)構。將(jiang)孔(kong)(kong)盤(pan)改(gai)為焊(han)接(jie)(jie)件,在孔(kong)(kong)盤(pan)上增加(jia)過渡(du)段(duan)06Cr18Ni11Ti與(yu)孔(kong)(kong)盤(pan)進行對接(jie)(jie)焊(han),如圖5-47所示(shi)。然后過渡(du)段(duan)與(yu)筒(tong)體(ti)(ti)均為同(tong)一材質的(de)(de)06Cr18Ni11Ti,便于施(shi)焊(han)。
2. 工藝(yi)過程(cheng)
a. 將過渡(du)段分(fen)成3~6等份與孔盤組成環(huan)焊縫(feng),然后再焊過渡(du)段的(de)縱焊縫(feng),以此減少焊接(jie)拘(ju)束力。
b. 孔盤與過渡段施(shi)(shi)焊(han)以前要對(dui)孔盤進行預熱(re)(re),預熱(re)(re)溫度(du)為400~500℃。采用焊(han)條電(dian)(dian)弧焊(han)施(shi)(shi)焊(han),選用T227焊(han)條,直徑為3.2mm。焊(han)接(jie)電(dian)(dian)流(liu)140~160A,電(dian)(dian)弧電(dian)(dian)壓為25~30V。施(shi)(shi)焊(han)時,電(dian)(dian)弧應(ying)偏向純(chun)銅側,才能得到滿意的焊(han)接(jie)接(jie)頭。
c. 焊(han)接(jie)分(fen)成3~6等(deng)分(fen)過(guo)渡段的縱焊(han)縫(feng),仍采用焊(han)條電弧(hu)焊(han),選用A102焊(han)條,直(zhi)徑為(wei)3.2mm,焊(han)接(jie)電流為(wei)90~110A,電弧(hu)電壓(ya)為(wei)25~30V。
d. 最(zui)后組裝法蘭、筒體(ti)與帶有過渡(du)段的孔(kong)盤進行焊(han)條電弧焊(han),獲得成(cheng)功,未發(fa)現裂紋。
