工程應用:某旋渦泵(beng)管(guan)(guan)道的配管(guan)(guan)設計(ji)

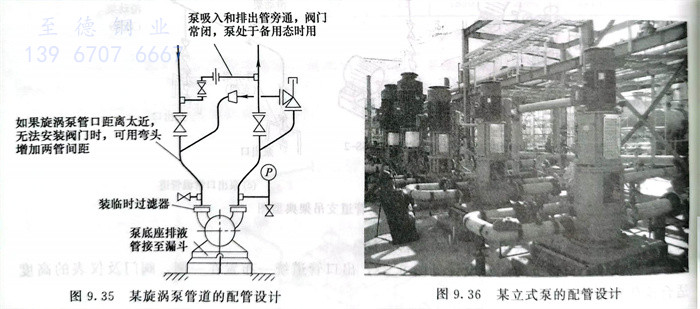

   某(mou)旋渦泵管(guan)道的(de)配(pei)管(guan)設計見圖9.35。


工程應(ying)用:某立式泵(beng)的配(pei)管設計


   某立式泵(beng)的配管設計見圖9.36。由于泵(beng)體比管廊最下層(ceng)高,因此,泵(beng)布(bu)置在管廊的外(wai)側。立式泵(beng)的出口管道及閥門統(tong)一(yi)從泵(beng)左側布(bu)置。





工(gong)程(cheng)應用:某臥式離心泵入口管(guan)道配(pei)管(guan)設計(ji)錯誤

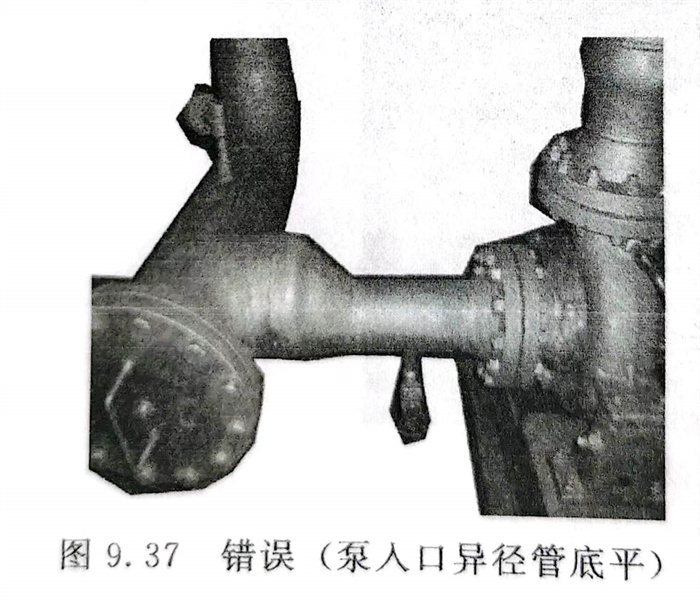

   某臥式離心(xin)泵入口管(guan)(guan)道的異徑(jing)管(guan)(guan)設計成了(le)底平(ping)(ping),如圖9.37所示,施工現場修(xiu)改成了(le)頂平(ping)(ping)。
