管廊上管道(dao)布置的一般(ban)要求主(zhu)要有以下幾點：
①. 應按各有關裝置（或建筑(zhu)物）進出(chu)管(guan)道(dao)交(jiao)接點坐標、標高協(xie)調布(bu)置。
②. 大直徑管道應靠近管廊柱子布置。
③. 小直徑、氣體(ti)管(guan)(guan)道(dao)、熱管(guan)(guan)道(dao)、公用工程管(guan)(guan)道(dao)宜布置在管(guan)(guan)廊中(zhong)間。
④. 工藝管道宜布置在與管廊(lang)相(xiang)連接的設備一側(ce)。
⑤. 需設置(zhi)(zhi)Ⅱ形補償(chang)器的高(gao)溫管道，應布置(zhi)(zhi)在靠近柱子(zi)處，且Ⅱ形補償(chang)器宜(yi)集中設置(zhi)(zhi)。
⑥. 需要設(she)操作平臺或維修通道時，宜(yi)布(bu)置在上層(ceng)。
⑦. 對于雙層管(guan)(guan)(guan)廊，氣體管(guan)(guan)(guan)道(dao)(dao)、熱(re)管(guan)(guan)(guan)道(dao)(dao)、公用工程(cheng)管(guan)(guan)(guan)道(dao)(dao)、泄壓總管(guan)(guan)(guan)、火(huo)炬(ju)干管(guan)(guan)(guan)、儀表和電氣電纜槽架(jia)等宜布置在上層；一般工藝管(guan)(guan)(guan)道(dao)(dao)、非(fei)金(jin)屬及腐(fu)蝕性介質管(guan)(guan)(guan)道(dao)(dao)、低溫管(guan)(guan)(guan)道(dao)(dao)等宜布置在下層。
⑧. 全廠(chang)性管(guan)架或管(guan)墩上（包括穿(chuan)越涵洞(dong)）應(ying)留有(you)10％～30％的裕(yu)(yu)量，并考慮其(qi)荷重。裝置主(zhu)管(guan)廊管(guan)架宜留有(you)10％～20％的裕(yu)(yu)量，并考慮其(qi)荷重。
⑨. 要(yao)求無(wu)袋形并帶(dai)有(you)坡(po)度的(de)管(guan)道(dao)（如火炬管(guan)）應(ying)滿(man)足下(xia)列要(yao)求。
a. 管道宜布置在管廊(lang)頂層。
b. 管道應(ying)有(you)坡度，坡向分液(ye)罐或其他設備，坡度不小于(yu)0.003。
c. 該(gai)管(guan)上所有(you)支管(guan)都(dou)應從(cong)該(gai)管(guan)的頂部(bu)連接(jie)，并且應順著管(guan)內氣(qi)體流動方(fang)向(xiang)傾(qing)斜(xie)45°。
⑩. 閥門的(de)布置
a. 集中布置的閥門應交錯布置，以保證管道布置緊湊。
b. 由總(zong)管引出的(de)閥(fa)(fa)門應盡量靠近總(zong)管布置，并裝在水平管道上。為(wei)了保(bao)證(zheng)閥(fa)(fa)門手輪和(he)平臺(tai)的(de)間距要求(qiu)，可以使閥(fa)(fa)門中心(xin)線對齊布置，并保(bao)證(zheng)閥(fa)(fa)門手輪間距為(wei)100mm（圖(tu)6-61）。
c. 疏(shu)水閥在布置時應低于疏水點，布置在便于維修的位置，就地排放的疏水閥出口管，應引至地面并采取防凍措施。
?. 管廊上(shang)高點排氣、低點排液。
?. 管(guan)道的熱補償。
a. 多根需要(yao)(yao)設(she)置Ⅱ形補(bu)償器(qi)的(de)管(guan)道宜(yi)并(bing)排布(bu)置。管(guan)徑較(jiao)大(da)、溫(wen)度較(jiao)高、需要(yao)(yao)較(jiao)大(da)的(de)Ⅱ形補(bu)償器(qi)的(de)管(guan)道宜(yi)放在外側(ce)，反之放在內側(ce)以便于成(cheng)組(zu)地設(she)置II形補(bu)償器(qi)（圖6-62）。
b. 必要時可垂(chui)直(zhi)布(bu)置Ⅱ形膨脹(zhang)彎(wan)管(guan)（圖6-63）。在裝置內管(guan)廊(lang)不宜使用垂(chui)直(zhi)布(bu)置的Ⅱ形補償器。
c. 采(cai)用鋼制套筒(tong)補償器、寬波(bo)式波(bo)形膨(peng)脹(zhang)節、波(bo)紋膨(peng)脹(zhang)節時(shi)，應注意管(guan)內壓力(li)(li)(li)產生的(de)推力(li)(li)(li)、彈(dan)性(xing)力(li)(li)(li)的(de)作(zuo)用及設置支架的(de)可能性(xing)，并應按國家現行有(you)關標準(zhun)進行計算選用。
?. 沿(yan)管廊兩側柱(zhu)子的外側，通常布置調節(jie)閥組、伴熱蒸汽分配站、凝結水收集(ji)站及取樣冷(leng)卻器(qi)、過(guo)濾器(qi)等小型設(she)備。
?. 調(diao)節閥的(de)閥組(zu)應(ying)盡量布置在地面上以方便(bian)操作和檢修。調(diao)節閥應(ying)盡量布置靠近設(she)備的(de)一(yi)側(ce)。一(yi)般布置在管架柱子外側(ce)500～1000mm。
與調節閥組一起的孔(kong)板應盡量裝在(zai)立管(guan)上(shang)（圖6-64）。為(wei)(wei)(wei)了接(jie)線方便，孔(kong)板安裝標高一般為(wei)(wei)(wei)1800～2000mm。要盡量保(bao)證孔(kong)板前后直(zhi)管(guan)長(chang)度。直(zhi)管(guan)長(chang)度在(zai)孔(kong)板前為(wei)(wei)(wei)15～20倍(bei)(bei)公稱(cheng)(cheng)直(zhi)徑，不得小于(yu)10倍(bei)(bei)公稱(cheng)(cheng)直(zhi)徑，在(zai)孔(kong)板后為(wei)(wei)(wei)5倍(bei)(bei)公稱(cheng)(cheng)直(zhi)徑，不得小于(yu)3倍(bei)(bei)公稱(cheng)(cheng)直(zhi)徑，以保(bao)證測量精度。
?. 管(guan)(guan)廊上敷設(she)有坡度(du)的管(guan)(guan)道，可通(tong)過調整(zheng)管(guan)(guan)托下加型鋼(gang)或鋼(gang)板(ban)墊枕的辦(ban)法來實(shi)現(xian)。對(dui)于放空(kong)氣體總管(guan)(guan)（或去火炬(ju)總管(guan)(guan)）宜布置在管(guan)(guan)廊柱子的上方，以便于調整(zheng)標高。
?. 管(guan)廊上管(guan)道(dao)進行支(zhi)承(cheng)時，對于奧氏體不銹鋼(gang)裸管(guan)，宜在支(zhi)點處的(de)管(guan)道(dao)底部焊與管(guan)道(dao)材(cai)質相同的(de)弧(hu)形墊板（圖6-65）。

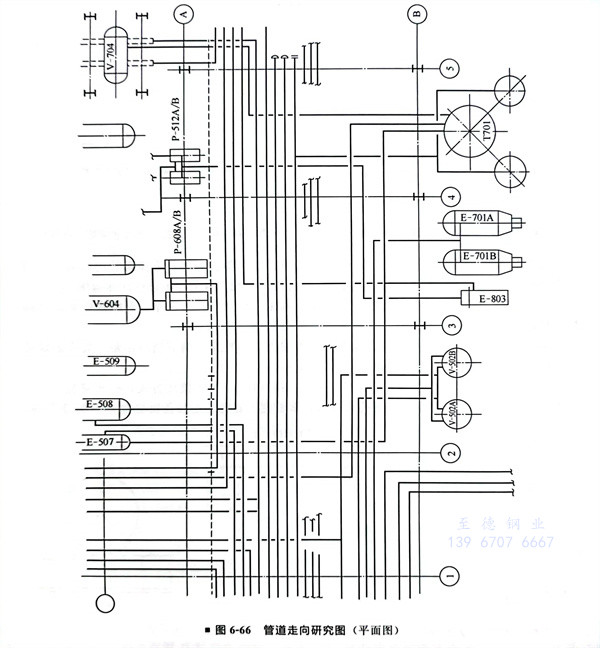

?. 管廊上管道(dao)的(de)數量應通過(guo)管道(dao)走向研究(jiu)決定（圖6-66）。
