一、旋塞(sai)閥概述


  1. 旋塞閥是關閉件或柱塞形的旋轉閥,通過旋轉90°使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中,通道一般成矩形;而在錐形閥塞中,通道成梯形。這些形狀使旋塞閥的結構變得輕巧,但同時也產生了一定的損失。旋塞閥最適于切斷和接通介質以及分流使用,但是依據適用的性質和密封面的耐沖蝕性,有時也可用于節流。


  2. 由(you)于旋塞(sai)閥密(mi)封面之間運動帶有擦拭作用(yong),而在全(quan)開(kai)時可完全(quan)防止與流(liu)(liu)動介質(zhi)的(de)(de)(de)接(jie)觸,故它通(tong)(tong)常也能用(yong)于帶懸浮顆粒的(de)(de)(de)介質(zhi)。旋塞(sai)閥的(de)(de)(de)另一個(ge)(ge)重(zhong)要特性是它易于適應多通(tong)(tong)道(dao)結(jie)構,以(yi)致一個(ge)(ge)閥可以(yi)獲得兩(liang)個(ge)(ge)、三個(ge)(ge),甚(shen)至四個(ge)(ge)不同的(de)(de)(de)流(liu)(liu)道(dao)。這樣(yang)可以(yi)簡化管道(dao)系(xi)統的(de)(de)(de)設計、減少閥門用(yong)量(liang)以(yi)及設備(bei)中需要的(de)(de)(de)一些連接(jie)配(pei)件。


  3. 旋塞閥是一種結構比較簡單的閥門,流體直流通過,阻力降小、啟閉方便、迅速。旋塞閥有填料式、潤滑式和塞閥。近年來發展了一種在閥體和旋塞間有聚四氟乙烯襯套的旋塞和一種與液體接觸表面全襯聚四氟乙烯的旋塞。



二(er)、旋塞閥的(de)分類

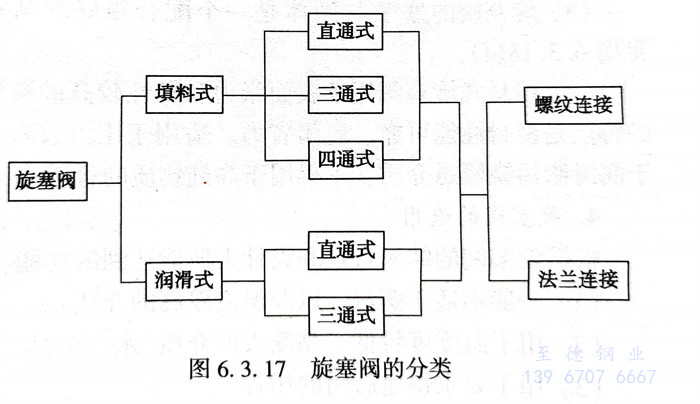

  旋(xuan)塞閥的分類見(jian)圖6.3.17。典型(xing)旋(xuan)塞閥見(jian)圖6.3.18。



三、旋(xuan)塞閥結構特點


  1. 旋塞閥(fa)的啟閉(bi)件成柱(zhu)塞狀,通過旋轉90℃使(shi)閥(fa)塞的接口(kou)(kou)與閥(fa)體接口(kou)(kou)相合或(huo)分(fen)開(kai)。旋塞閥(fa)主要由(you)閥(fa)體、塞子、填料壓蓋組成,見圖6.3.18(d)。


  2. 旋塞閥(fa)最適用(yong)于(yu)作為切斷和開(kai)啟以(yi)(yi)及分(fen)(fen)流(liu)使(shi)用(yong)。它(ta)易于(yu)適應(ying)多通(tong)(tong)道結構,以(yi)(yi)至(zhi)一個(ge)閥(fa)可以(yi)(yi)獲得兩個(ge)、三(san)個(ge)甚至(zhi)四(si)個(ge)不同的流(liu)道,這樣可以(yi)(yi)簡(jian)化管道系(xi)統(tong)的設計,減少閥(fa)門(men)用(yong)量以(yi)(yi)及設備中需要的一些(xie)連接配(pei)件。圖6.3.18(g)為直通(tong)(tong)式,截斷介(jie)質(zhi)(zhi)(zhi);圖6.3.18(h)為三(san)通(tong)(tong)式,兩方通(tong)(tong)路,一方關閉,改(gai)變介(jie)質(zhi)(zhi)(zhi)方向(xiang)或(huo)進行介(jie)質(zhi)(zhi)(zhi)分(fen)(fen)配(pei);圖6.3.18(i)為四(si)通(tong)(tong)式,改(gai)變介(jie)質(zhi)(zhi)(zhi)方向(xiang)或(huo)進行介(jie)質(zhi)(zhi)(zhi)分(fen)(fen)配(pei)。


  3. 旋塞閥(fa)的塞子(zi)與(yu)閥(fa)體是一(yi)個配合很好的圓(yuan)錐(zhui)體。其錐(zhui)度一(yi)般為(wei)1:6或1:7,見(jian)圖(tu)6.3.18(f)。


  4. 填(tian)料式旋(xuan)塞(sai)閥用(yong)(yong)(yong)于表面張(zhang)力和(he)黏(nian)性較高的(de)液體時,密(mi)封效(xiao)果(guo)較好。潤(run)滑式旋(xuan)塞(sai)閥的(de)特點是密(mi)封性能(neng)可靠、啟閉省力。適用(yong)(yong)(yong)于壓(ya)力較高介質(zhi),但使用(yong)(yong)(yong)溫度受(shou)潤(run)滑脂限制,由(you)于潤(run)滑脂污染輸送(song)介質(zhi),不得用(yong)(yong)(yong)于高純物質(zhi)的(de)管道。



四、旋(xuan)塞閥(fa)的選用(yong)


  根據旋塞(sai)閥的結構(gou)特點和設計上所能達(da)到(dao)的功能,可以(yi)按下列原則選用:


(1)一般不適于蒸(zheng)汽(qi),以及溫度較高的介質。


(2)用于(yu)溫度度較低、黏度大的介(jie)質(水(shui)、油品、酸(suan)性介(jie)質)。


(3)用于要(yao)求快速啟閉的(de)場合。


(4)主要用于切斷(duan)和(he)接通介質(zhi)、分配介質(zhi)和(he)改變介質(zhi)流動方向的場合。


(5)依據使用的性質和(he)密封面的耐沖(chong)蝕性,有時也可用于節(jie)流的場合。


(6)通常也可用(yong)于帶(dai)懸浮顆粒的介質。


(7)適用(yong)(yong)于接通、排地(di)用(yong)(yong)。


(8)適(shi)用于(yu)多通道結構,一個(ge)閥(fa)門(men)可以獲(huo)得2~4個(ge)不同的流道,可以減少(shao)閥(fa)門(men)的用量(liang)。


(9)用(yong)于分配介(jie)質和改(gai)變介(jie)質流動方向(xiang),其工作溫(wen)度≤300℃,公(gong)稱(cheng)壓力PPN≤1.6公(gong)稱(cheng)通(tong)徑≤300mm,建議(yi)選(xuan)用(yong)多通(tong)路旋(xuan)塞閥。


(10)牛奶、果汁、啤酒等(deng)(deng)食(shi)品企業及制(zhi)藥廠(chang)等(deng)(deng)的(de)設備和管(guan)路上,建議選用(yong)奧(ao)氏(shi)體不銹(xiu)鋼制(zhi)的(de)緊定式圓錐(zhui)形旋塞閥。


(11)油田開采、天(tian)然氣(qi)田開采、管道輸送的支管、精(jing)煉和清(qing)潔設備中,公稱壓力等級≤Class300、公稱通(tong)徑(jing)≤300mm,建議選(xuan)用(yong)油封(feng)式圓錐形旋(xuan)塞閥。


(12)油(you)田(tian)開采、天然氣開采、管道輸送的支(zhi)管、精(jing)煉和清潔設(she)備中(zhong),公稱(cheng)(cheng)壓力等級≤CL2500、公稱(cheng)(cheng)通(tong)徑≤900mm、工作溫度≤340℃,建(jian)議(yi)選用油(you)封(feng)式圓錐形旋(xuan)塞閥。


(13)在含有腐(fu)蝕性介(jie)質(zhi)的管路和設備中,要求開啟或(huo)關閉速度(du)較(jiao)快的場合,對(dui)于(yu)以硝酸為(wei)基的介(jie)質(zhi)可選(xuan)用聚四氟乙(yi)烯(xi)套筒(tong)密(mi)封圓錐形旋塞閥;對(dui)于(yu)以醋酸為(wei)基的介(jie)質(zhi),可選(xuan)用Cr18Ni12Mo2Ti不(bu)銹(xiu)鋼鑲聚四氟乙(yi)烯(xi)套筒(tong)密(mi)封圓錐形旋塞閥。


(14)在煤(mei)氣、天然氣、暖(nuan)通系(xi)統的管(guan)路中和設備上,公稱通徑≤200mm,宜(yi)選用(yong)填料式圓錐形旋塞(sai)閥(fa)。



五、旋塞閥有關標準規(gui)范

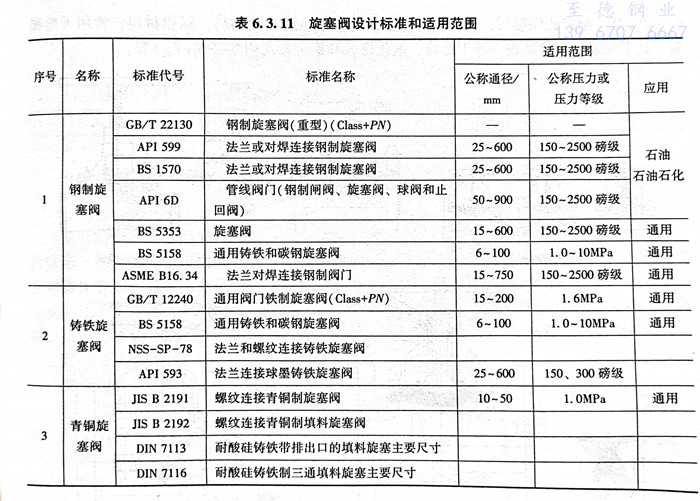

  旋塞閥(fa)有關標準規范見(jian)表6.3.11。





六、國外旋(xuan)塞閥(fa)規范應用


  旋塞閥設計制造按(an)API599。結(jie)構長度按(an) ASME B16.10。法蘭(lan)尺寸按(an)ASME B16.5。閥門檢查(cha)和試驗按(an)API 598。
