不銹鋼壓力管道的間距以便于安裝或檢修管子、閥門、保溫層為原則,但也不宜過大。不同的文獻和規范規定的計算方法和管間距稍有差異,如德國魯奇公司標準規范規定,不保溫管道管外壁間最小凈距為30mm,保溫管道管外壁間最小凈距為50m,林德公司規定,無論保溫與否管外壁間最小凈距一律為50mm;日本揮發油公司不(bu)銹鋼管道間距標準規定,不銹鋼(gang)管外壁間最小凈距為25mm。

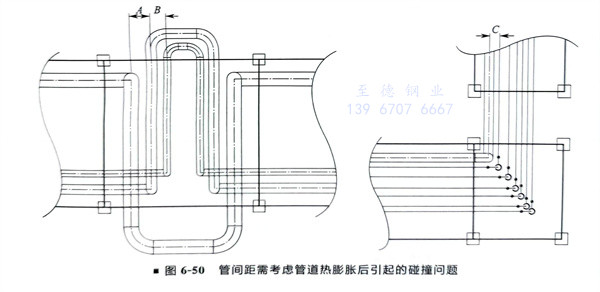

某(mou)些典型位(wei)置的(de)管(guan)(guan)間(jian)距(ju)設計(ji)易(yi)出現錯誤。圖紙上看不(bu)(bu)出是碰(peng)撞(zhuang)的(de),但是安裝(zhuang)或運(yun)行(xing)后(hou)不(bu)(bu)銹鋼管(guan)(guan)子就擠到(dao)了一起(qi),甚至(zhi)引起(qi)泄(xie)漏等事(shi)故發生。不(bu)(bu)銹鋼管(guan)(guan)道(dao)間(jian)距(ju)除了考慮(lv)要避免硬碰(peng)撞(zhuang)還(huan)要考慮(lv)軟碰(peng)撞(zhuang)問(wen)題(管(guan)(guan)道(dao)熱(re)膨(peng)(peng)脹后(hou)引起(qi)的(de)碰(peng)撞(zhuang))。如圖6-50所示,尺寸A、B、C位(wei)置管(guan)(guan)間(jian)距(ju)需考慮(lv)管(guan)(guan)道(dao)熱(re)膨(peng)(peng)脹后(hou)引起(qi)的(de)碰(peng)撞(zhuang)問(wen)題。
1. 管道間距的確定
下面僅以近期執(zhi)行的某石油化工項目所采用的不銹鋼壓力管道最小間距為例。
①. 依據SH/T 3405《石油化工企業鋼管尺寸系列》中管子外徑和SH/T 3406《石油化工鋼制管法蘭》中法蘭外徑計算不銹(xiu)鋼管道間距。

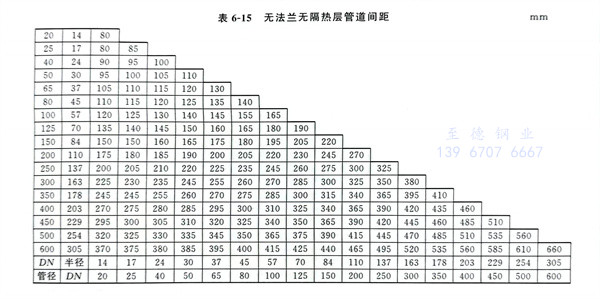

②. 在(zai)管(guan)(guan)(guan)架上(shang)并(bing)排布置的(de)無法(fa)蘭(lan)(lan)管(guan)(guan)(guan)道(dao)(dao)(dao)無論有無隔(ge)熱層,管(guan)(guan)(guan)道(dao)(dao)(dao)外表面凈距(ju)(ju)不(bu)應小于50mm。無法(fa)蘭(lan)(lan)無隔(ge)熱層管(guan)(guan)(guan)道(dao)(dao)(dao)間(jian)距(ju)(ju)見圖(tu)(tu)6-51和(he)表6-15。在(zai)管(guan)(guan)(guan)架上(shang)并(bing)排布置的(de)有法(fa)蘭(lan)(lan)管(guan)(guan)(guan)道(dao)(dao)(dao)無論有無隔(ge)熱層,法(fa)蘭(lan)(lan)外緣與(yu)相鄰管(guan)(guan)(guan)道(dao)(dao)(dao)的(de)凈距(ju)(ju)不(bu)應小于25mm。有法(fa)蘭(lan)(lan)無隔(ge)熱層管(guan)(guan)(guan)道(dao)(dao)(dao)間(jian)距(ju)(ju)見圖(tu)(tu)6-52、圖(tu)(tu)6-53、表6-16和(he)表6-17。

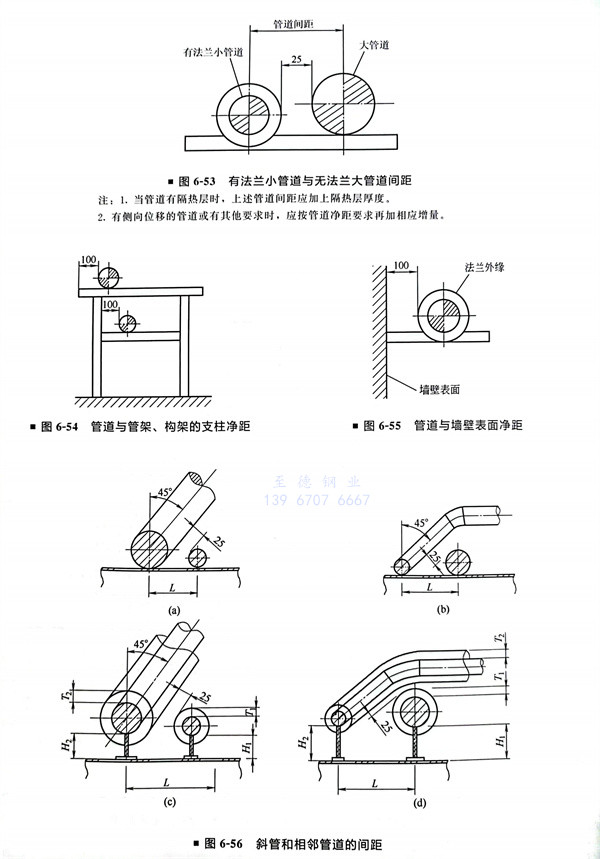

③. 不銹鋼管道外表面距管架橫梁端部不應小于100mm,管道法蘭外緣距管架或構架的支柱、建筑物墻壁的凈距不應小于100mm(圖6-54和圖6-55)。
④. 并(bing)排管(guan)道(dao)上安裝帶(dai)手輪(lun)的閥門(men)時,管(guan)道(dao)間距(ju)除考(kao)慮(lv)法蘭大(da)小及其凈距(ju)外,還(huan)應考(kao)慮(lv)兩手輪(lun)間的凈距(ju)不應小于100mm。
⑤. 不(bu)銹鋼管道上裝有外形尺寸較大的不銹鋼管件、小型設備、儀表測量元件或有側向位移的管道,應加大管道間的凈距。
⑥. 管溝(gou)內管道間(jian)距(ju)應比架空敷設(she)時適當加(jia)大,其凈距(ju)不應小于80mm,法蘭外緣與(yu)相鄰管道的凈距(ju)不應小于50mm。
⑦. 當采用斜接(jie)的焊(han)接(jie)支管或彎頭的時候,在(zai)最接(jie)近點的管道(dao)凈距(ju)應不小于25mm。這種(zhong)情況下,保溫厚度(T1,T2)和(he)管托(tuo)高(gao)度H1,H2)應在(zai)計算中(zhong)考慮在(zai)內(圖6-56)。
2. 一些國內外工程公司所采用的不銹鋼管子間距

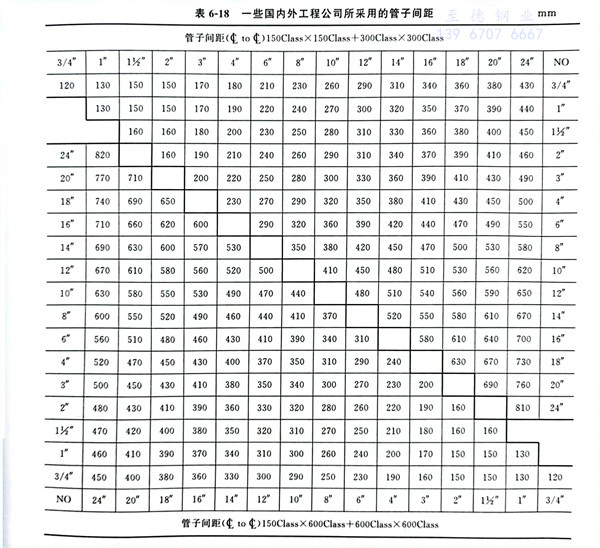

一些國內外工程公司所采用的不銹鋼管子間距見表6-18。
