a. 尿素生(sheng)產過程對設備(bei)腐(fu)蝕的情況

  在工業生產中(zhong)，尿(niao)素(su)是(shi)由液氨與二氧化(hua)碳合(he)成的，一般是(shi)在14～25MPMPa和180～210℃按以下反應(ying)式(shi)進行：

  CO₂+2NH₃→NH₄COONH₂

  NH₄COONH_2→(NH₂)₂CO+H₂O

 反應(ying)(ying)前的(de)原料二(er)氧化(hua)碳和氨(an)與(yu)反應(ying)(ying)后的(de)產物尿素和水的(de)腐(fu)蝕性均較弱。但反應(ying)(ying)的(de)中間(jian)產物氨(an)基甲酸(suan)銨在高溫下的(de)腐(fu)蝕卻很強烈。同(tong)時，在合成反應(ying)(ying)中生成的(de)尿素還會(hui)按以下反應(ying)(ying)式產生氰酸(suan)和氰酸(suan)銨，即

  (NH₂)₂CO→NH₃+HCNO→NH₄CNO

  氰酸和氰酸銨在水中又將電離出氰酸根（CNC），具有較強的與氯離子相似的還原性，從而破壞了不銹耐酸鋼表面的氧化膜，因而有強烈的去鈍化的作用，以致含鉬的不銹耐酸鋼也難以承受其腐蝕作用。因此在腐蝕介質中加入緩蝕劑，不銹鋼才在尿素生產中得到廣泛應用。

b. 不(bu)銹鋼在尿素(su)生產中的應用

  合成氨生產裝置、硝酸銨生產裝置和尿素生產裝置一般都采用不銹鋼制造。在一些廠家的實際應用上一般是在氨合成塔內側、硝酸預熱器、低壓中和塔、濃縮器上采用06Cr19Ni10奧氏體不銹鋼；在合成塔、高壓冷凝器、洗滌器上采用022Cr17Ni12Mo2奧氏體不銹鋼；在氣提塔分布管上應用022Cr25Ni22Mo2N 奧氏(shi)體不(bu)銹(xiu)鋼；在造粒塔上應用06Cr19Ni10 或022Cr17Ni12Mo2奧氏體不銹鋼；在甲銨泵體上采用022Cr18Ni15Mo3Si2N 或022Cr25Ni7Mo3N；在閥門上采用雙相不銹鋼03Cr25Ni6Mo3Cu2N；在尿素合成塔內件、蒸發器、硝酸地下貯槽、硝銨真空蒸發器上應用 12Cr18Mn9Ni5N 或12Cr18Mn10Ni5Mo3N奧氏體不銹鋼；022Cr14Ni14Si4 不銹鋼用于制造濃硝酸設備的冷凝器和槽罐等；022Cr17Ni5Si4Nb鋼用于制造發煙硝酸吸收塔、槽車罐等。

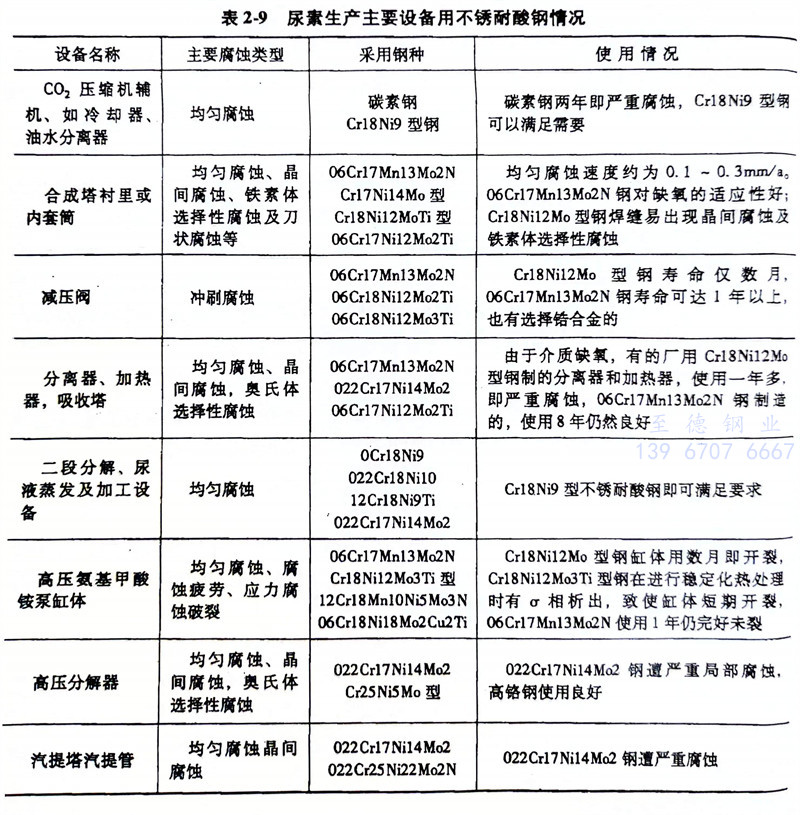

  表(biao)2-9列出尿素生產主(zhu)要設備用(yong)不銹耐酸鋼(gang)情況(kuang)，僅供參考。

  在選(xuan)(xuan)擇不銹鋼(gang)(gang)(gang)時(shi)要(yao)根(gen)(gen)據當(dang)(dang)地當(dang)(dang)時(shi)的(de)情(qing)況(kuang)進行(xing)，別人用(yong)過(guo)的(de)不一定是最好(hao)的(de)，要(yao)根(gen)(gen)據實際(ji)情(qing)況(kuang)進行(xing)選(xuan)(xuan)用(yong)，如當(dang)(dang)地無此類鋼(gang)(gang)(gang)，可選(xuan)(xuan)擇性(xing)(xing)近(jin)似的(de)其他不銹鋼(gang)(gang)(gang)，并盡(jin)量(liang)選(xuan)(xuan)擇耐(nai)蝕性(xing)(xing)優良的(de)不銹鋼(gang)(gang)(gang)，以提(ti)高設備(bei)的(de)使用(yong)壽命(ming)。
