①. 保溫材料(liao)在平均溫度低(di)于(yu)(yu)或等(deng)于(yu)(yu)350℃時，其(qi)熱導(dao)率不得大于(yu)(yu)0.1212W/(m·℃)），保冷材料(liao)在平均溫度低(di)于(yu)(yu)27℃時，其(qi)熱導(dao)率不應大于(yu)(yu)0.064WW/(m·

 ②. 硬質保溫材料制品的密度不應大于300kg／m³；保冷材料制品的密度不應大于200kg／m³；半硬質、軟質保溫材料制品密度不應大于200kg/m³

 ③. 硬(ying)質保溫材料(liao)的(de)抗壓強度不應小于0.4MPa；硬(ying)質保冷材料(liao)的(de)抗壓強度不應小于0.15MPa。

 ④. 隔(ge)熱材料(liao)制(zhi)品的pH值(zhi)不應小于7。

 ⑤. 用于(yu)奧(ao)氏(shi)體不銹鋼的隔熱(re)材料制品的氯離子含量(liang)不應大于(yu)，或應符(fu)合GB50185《工(gong)業設備及管道絕熱(re)工(gong)程(cheng)施工(gong)質(zhi)量(liang)驗(yan)收規范》有關(guan)規定。

 ⑥. 隔熱材料(liao)制(zhi)品應(ying)具(ju)有安全(quan)使用溫度和燃燒性能(neng)（不燃性、難燃性、可燃性）資料(liao)。

   隔熱材料(liao)制品應具備(bei)防潮(chao)性(xing)能（吸水(shui)性(xing)、吸濕性(xing)、防水(shui)性(xing)）資料(liao)。保溫材料(liao)含水(shui)率不得大于7.5％（質量(liang)比）；保冷材料(liao)的含水(shui)率不得大于1％（質量(liang)比）。

   隔(ge)熱(re)材料制品應(ying)具有耐大(da)氣腐蝕(shi)性(xing)、化學穩定性(xing)、熱(re)穩定性(xing)、渣球含量(liang)、纖維直徑等測試報告(gao)。

  ⑦. 阻燃性保冷(leng)材料制品的氧指數不應小于30。

  ⑧. 隔熱材(cai)料的防(fang)水率(lv)應(ying)(ying)大于(yu)或等于(yu)95％；軟質隔熱材(cai)料制品的回彈率(lv)應(ying)(ying)大于(yu)或等于(yu)90％。

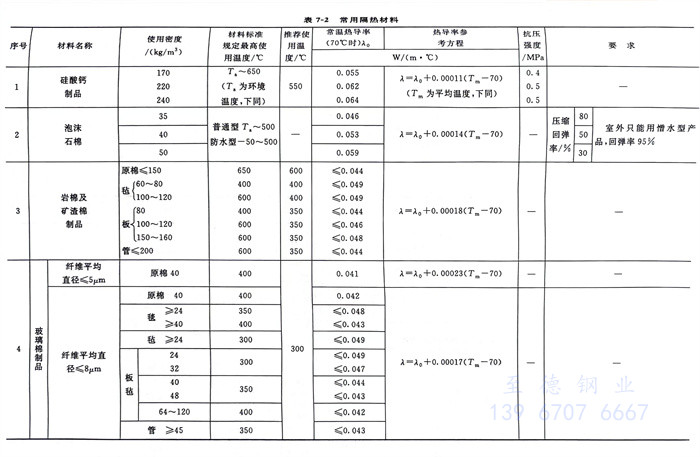

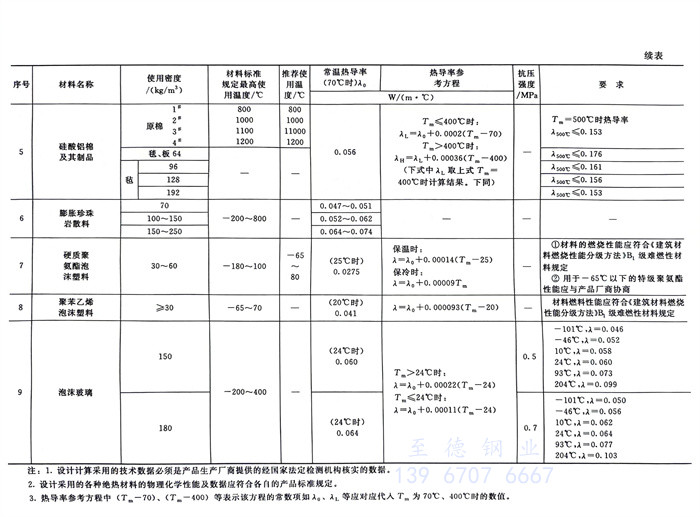

常用隔熱材料見表7-2。

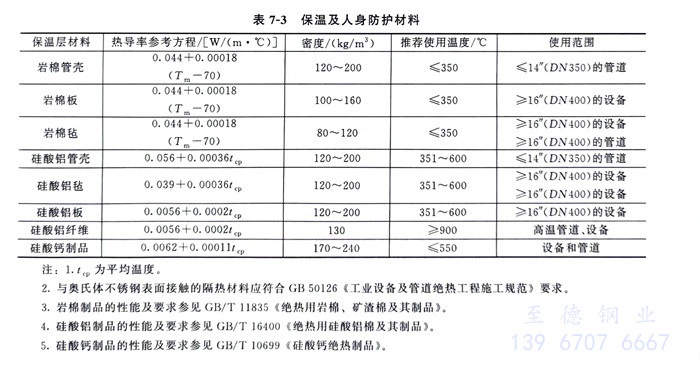

保溫及(ji)人(ren)身(shen)防護(hu)材(cai)料(liao)的(de)選用見表 7-3

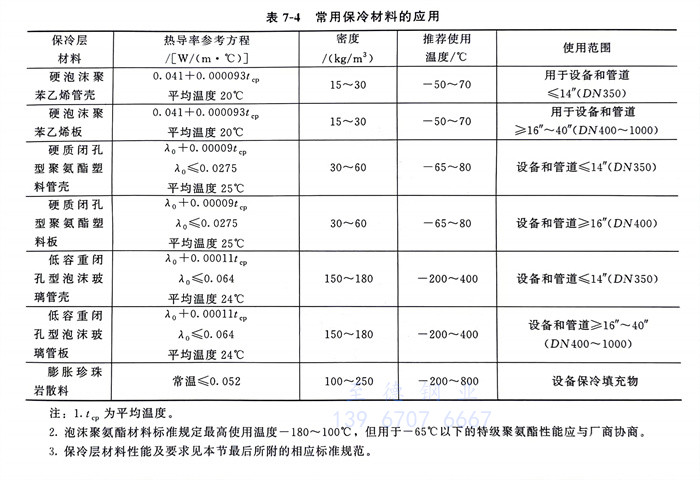

常用保冷材料的應用見表 7-4
