此處(chu)包(bao)括(kuo)低鎳、高錳量的AISI 205和在(zai)AISI 201、AISI 202基礎上(shang)開發的非(fei)AISI牌號。

一(yi)、低鎳高錳的(de)AISI 205（1Cr17Mn15Ni1.5N0.3）

     此鋼較AISI 201加工硬化傾向小，希望用于旋壓和(he)特殊的深拉伸(shen)以(yi)及無磁(ci)、低(di)溫等用途(tu)。

二、低冷(leng)加工(gong)硬(ying)化(hua)鋼211（0Cr16.5Mn6Ni5.5Cu1.7）

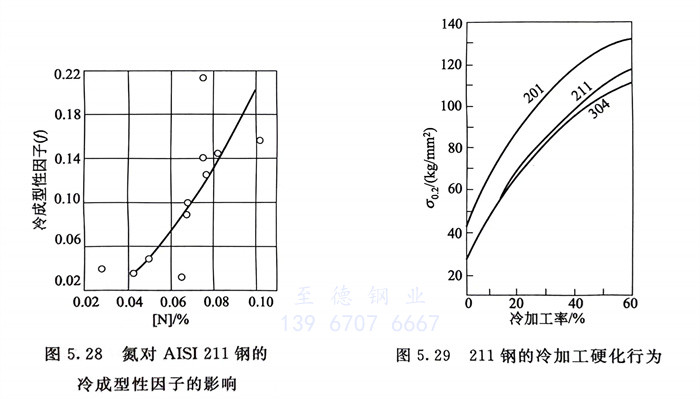

     211鋼系(xi)在(zai) AISI 201的(de)基(ji)礎上提(ti)鎳(nie)(nie)、去(qu)氮(dan)和(he)加銅。提(ti)鎳(nie)(nie)和(he)加銅可(ke)降(jiang)(jiang)低鋼的(de)冷(leng)加工硬化傾向。鎳(nie)(nie)和(he)銅均可(ke)穩定奧氏體，提(ti)高鋼的(de)層錯能。去(qu)氮(dan)，把(ba)鋼中氮(dan)量降(jiang)(jiang)到(dao)≤0.05％，可(ke)使氮(dan)的(de)固(gu)溶強化作用下降(jiang)(jiang)，以降(jiang)(jiang)低鋼的(de)冷(leng)成型性因子（f）（見圖5.28），有益于改善鋼的(de)冷(leng)成型性。

     圖(tu)5.29系(xi)(xi)211鋼(gang)的冷(leng)(leng)加工硬化行為。可以看出(chu)，211鋼(gang)的冷(leng)(leng)加工硬化敏感性低于AISI 201，但(dan)與AISI 304相近(jin)。211鋼(gang)的沖孔、打印、彎曲、拉伸等也(ye)與AISI 304相同，是一種(zhong)在冷(leng)(leng)成型性方面可與304互換的鉻錳系(xi)(xi)鋼(gang)。

三(san)、204Cu （0Cr17Mn8Ni2.5Cu3N）

     此鋼(gang) 204Cu系在改進型(xing)201鋼(gang)基礎上加入了2.0％～4.0％Cu，雖含(han)氮(dan)量要求在0.05％～0.25％范圍(wei)內，但由于氮(dan)對冷成型(xing)性的不利影響，而又希望氮(dan)量盡量低的一種(zhong)牌號。為了節鎳(nie)，此鋼(gang)的含(han)鎳(nie)量在1.5％～3.5％區間(jian)內，此鋼(gang)國內外均主要用于冷鐓(dui)用途。
