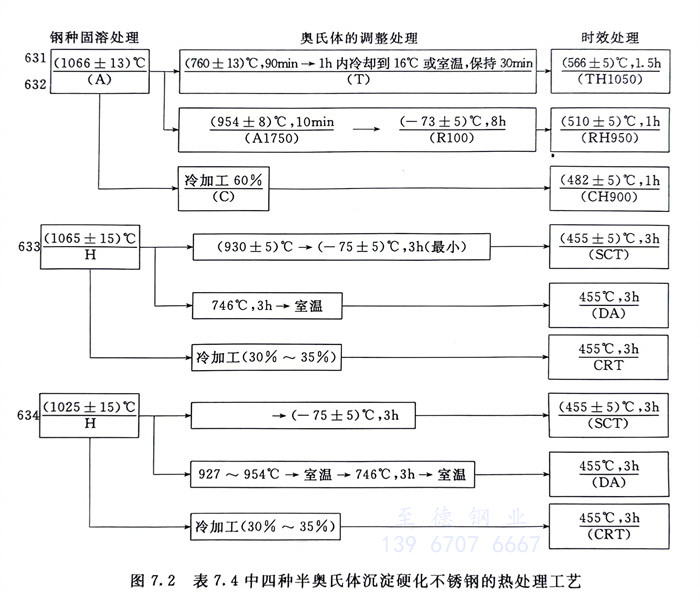

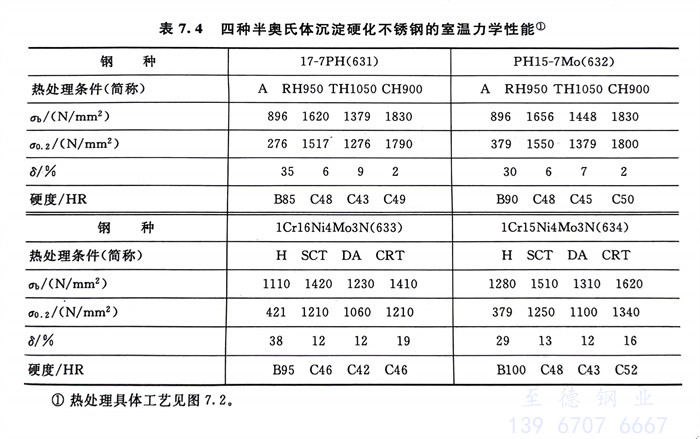

表7.4列入了四種半奧氏體沉淀(dian)硬(ying)化(hua)不銹(xiu)鋼(gang)不同熱處理狀態的力學性能熱處理的具體工藝見圖7.2。
由于馬氏(shi)(shi)體和半奧氏(shi)(shi)體沉淀硬化不銹鋼(gang)具有(you)高的強(qiang)度(du)水平，因此常(chang)常(chang)對氫(qing)脆敏感，為此人(ren)們多用(yong)過(guo)時效處理，降(jiang)低鋼(gang)的強(qiang)度(du)以防(fang)止氫(qing)脆的產生。
對于沉淀硬(ying)化(hua)不銹鋼焊(han)后熱影響區強度下降(jiang)而引(yin)起的軟化(hua)問題(ti)，焊(han)接時需要(yao)予以注意(yi)。
