埋弧焊焊接奧氏體型不銹(xiu)鋼管施焊工藝、程序基本與焊接碳鋼管相同，大致有以下幾種。

①. 焊(han)條電弧焊(han)與埋弧焊(han)組合(he)施焊(han)

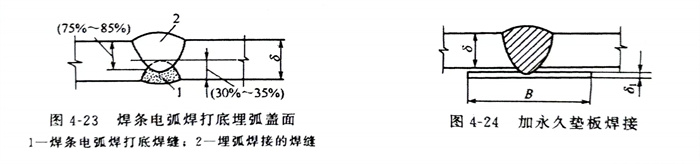

   先用焊(han)條電弧(hu)焊(han)打底焊(han)（backing welding），要(yao)求焊(han)條電弧(hu)焊(han)的熔深達到板(ban)厚(hou)的1/3，焊(han)完以后(hou)(hou)，清理焊(han)縫。清除掉焊(han)縫缺陷后(hou)(hou)，在另一方面(mian)進行埋弧(hu)焊(han)，如圖4-23所示。

②. 永久(jiu)墊板埋弧(hu)焊(han)

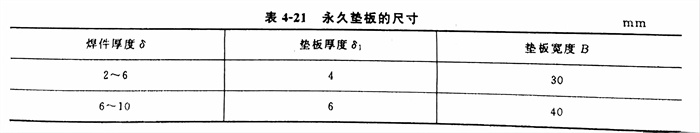

   焊(han)(han)(han)件裝配時(shi)(shi)將同(tong)種不銹鋼管的(de)(de)(de)墊(dian)(dian)板(ban)緊密地貼在接(jie)(jie)頭下部用定(ding)位焊(han)(han)(han)固定(ding)，進行單面熔(rong)透焊(han)(han)(han)的(de)(de)(de)一(yi)(yi)種埋弧焊(han)(han)(han)工藝(yi)。此時(shi)(shi)要(yao)求(qiu)墊(dian)(dian)板(ban)與(yu)(yu)焊(han)(han)(han)件之間的(de)(de)(de)間隙(xi)(xi)不得超過(guo)0.5～1.0mm，否則液態金(jin)屬(shu)或熔(rong)渣必然(ran)從間隙(xi)(xi)處流出或嵌入(ru)夾縫中間而造成(cheng)(cheng)焊(han)(han)(han)接(jie)(jie)缺陷。焊(han)(han)(han)接(jie)(jie)完(wan)畢，墊(dian)(dian)板(ban)有一(yi)(yi)部分金(jin)屬(shu)被熔(rong)入(ru)焊(han)(han)(han)縫形(xing)成(cheng)(cheng)焊(han)(han)(han)縫金(jin)屬(shu)，與(yu)(yu)焊(han)(han)(han)件牢(lao)固地焊(han)(han)(han)在一(yi)(yi)起。故(gu)要(yao)求(qiu)墊(dian)(dian)板(ban)的(de)(de)(de)化學成(cheng)(cheng)分、力學性能和耐腐蝕性能與(yu)(yu)焊(han)(han)(han)件相同(tong)。永久墊(dian)(dian)板(ban)的(de)(de)(de)尺寸見(jian)表4-21。永久墊(dian)(dian)板(ban)焊(han)(han)(han)接(jie)(jie)時(shi)(shi)的(de)(de)(de)裝配示(shi)意圖(tu)如(ru)圖(tu)4-24所(suo)示(shi)。焊(han)(han)(han)接(jie)(jie)壓(ya)力容器封頭與(yu)(yu)筒體的(de)(de)(de)環(huan)焊(han)(han)(han)縫時(shi)(shi)，如(ru)果容器內部無法施(shi)焊(han)(han)(han)，且不會引起縫隙(xi)(xi)腐蝕時(shi)(shi)，可(ke)用永久墊(dian)(dian)板(ban)焊(han)(han)(han)接(jie)(jie)工藝(yi)。

③. 純銅墊埋弧(hu)焊(han)

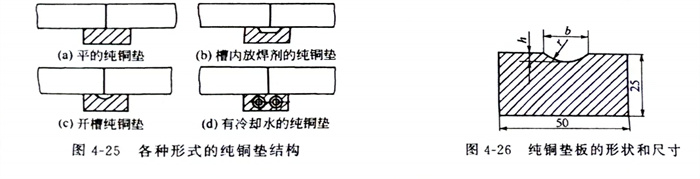

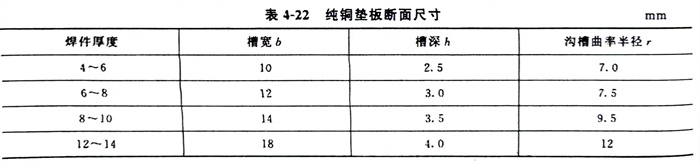

   這種(zhong)焊(han)接方法能使焊(han)接構件(jian)達到(dao)單(dan)面(mian)焊(han)背面(mian)成形的(de)目的(de)。純銅墊(dian)(dian)靠焊(han)接夾具緊貼待焊(han)接頭(tou)下面(mian)，它與焊(han)件(jian)之間(jian)的(de)間(jian)隙(xi)不允(yun)許(xu)大于0.5mm，各種(zhong)形式的(de)純銅墊(dian)(dian)結構如圖(tu)4-25所示(shi)，純銅墊(dian)(dian)板的(de)形狀和(he)尺寸見圖(tu)4-26和(he)表4-22。在純銅墊(dian)(dian)接觸(chu)焊(han)件(jian)的(de)一(yi)面(mian)開槽，槽的(de)中心(xin)要與坡(po)口根(gen)間(jian)隙(xi)對準，如果在槽內放焊(han)劑(ji)［見圖(tu)4-25（b）］，則檀的(de)寬度(du)和(he)深度(du)都要相應地加寬加深。

④. 鎖底(di)對接(jie)接(jie)頭埋弧焊

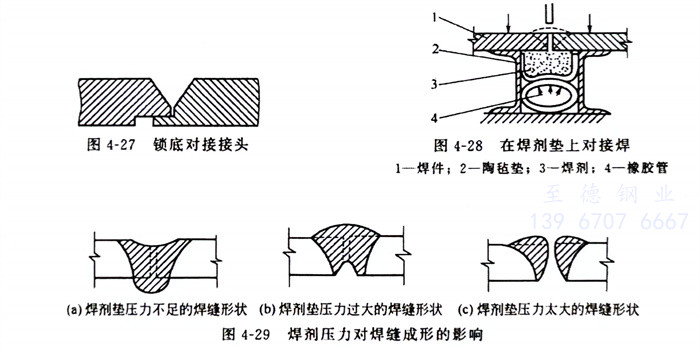

   這(zhe)種焊(han)接方法(fa)適用(yong)于(yu)厚(hou)度大(da)于(yu)10mm的(de)構件，常用(yong)在小(xiao)直徑厚(hou)壁圓筒形(xing)焊(han)件的(de)環(huan)縫焊(han)接，效果很好(hao)。鎖底(di)對(dui)接接頭(tou)見圖4-27。

⑤. 焊劑(ji)墊埋弧焊

   這(zhe)種焊(han)(han)(han)(han)(han)接(jie)方(fang)法也可使(shi)焊(han)(han)(han)(han)(han)件達到單面(mian)(mian)焊(han)(han)(han)(han)(han)背面(mian)(mian)成形(xing)(xing)的(de)(de)目的(de)(de)。根(gen)據焊(han)(han)(han)(han)(han)件厚(hou)度，在(zai)(zai)接(jie)縫(feng)下(xia)面(mian)(mian)墊(dian)上一(yi)層(ceng)厚(hou)度為(wei)30～100mm的(de)(de)焊(han)(han)(han)(han)(han)劑(ji)，焊(han)(han)(han)(han)(han)劑(ji)下(xia)面(mian)(mian)是一(yi)層(ceng)絕緣的(de)(de)陶(tao)氈墊(dian)，陶(tao)氈墊(dian)下(xia)面(mian)(mian)是封(feng)閉的(de)(de)橡(xiang)膠(jiao)管(guan)，如圖4-28所示。坡(po)口(kou)根(gen)部與焊(han)(han)(han)(han)(han)劑(ji)墊(dian)中心要對(dui)中，當橡(xiang)膠(jiao)管(guan)一(yi)端(duan)通入(ru)壓(ya)縮空氣(qi)時，焊(han)(han)(han)(han)(han)劑(ji)被均(jun)勻地向上頂緊(jin)坡(po)口(kou)的(de)(de)根(gen)部。焊(han)(han)(han)(han)(han)接(jie)時，電弧將(jiang)熔透焊(han)(han)(han)(han)(han)件并熔化一(yi)些焊(han)(han)(han)(han)(han)劑(ji)，形(xing)(xing)成單面(mian)(mian)焊(han)(han)(han)(han)(han)雙面(mian)(mian)成形(xing)(xing)的(de)(de)焊(han)(han)(han)(han)(han)縫(feng)。假若(ruo)焊(han)(han)(han)(han)(han)劑(ji)向上頂的(de)(de)壓(ya)力過大或(huo)過小，在(zai)(zai)焊(han)(han)(han)(han)(han)縫(feng)背面(mian)(mian)會形(xing)(xing)成凹槽或(huo)突起部分，嚴重者焊(han)(han)(han)(han)(han)縫(feng)不能成形(xing)(xing)，焊(han)(han)(han)(han)(han)劑(ji)壓(ya)力對(dui)焊(han)(han)(han)(han)(han)縫(feng)成形(xing)(xing)的(de)(de)影(ying)響見圖4-29。

⑥. 雙面對接埋(mai)弧焊

   這是(shi)埋弧焊(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)對(dui)接(jie)(jie)(jie)焊(han)(han)(han)(han)(han)縫(feng)的(de)(de)一(yi)種(zhong)基本方法，使(shi)用(yong)最(zui)廣。大多數(shu)中、厚(hou)板焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)時(shi)(shi)(shi)均使(shi)用(yong)雙面(mian)(mian)焊(han)(han)(han)(han)(han)。這種(zhong)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭的(de)(de)幾何連續性最(zui)好(hao)，承載后應(ying)力狀態好(hao)，能(neng)適應(ying)工作負荷(he)復雜和(he)苛刻(ke)的(de)(de)工作條(tiao)件(jian)(jian)。故對(dui)焊(han)(han)(han)(han)(han)縫(feng)長度(du)較長，分布規(gui)則的(de)(de)焊(han)(han)(han)(han)(han)縫(feng)，應(ying)盡量(liang)采(cai)用(yong)這種(zhong)施焊(han)(han)(han)(han)(han)工藝方法。此時(shi)(shi)(shi)第(di)一(yi)面(mian)(mian)施焊(han)(han)(han)(han)(han)也不(bu)用(yong)任(ren)何形式襯墊，在無墊焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)時(shi)(shi)(shi)，對(dui)焊(han)(han)(han)(han)(han)件(jian)(jian)邊緣(yuan)的(de)(de)準備(bei)和(he)裝配(pei)質量(liang)要求較高，希望坡口根部間隙(xi)為(wei)(wei)零，局(ju)部根部間隙(xi)不(bu)得超(chao)過1.0mm，否則液體金(jin)屬容易從(cong)間隙(xi)中流出而(er)燒穿(chuan)(chuan)焊(han)(han)(han)(han)(han)縫(feng)或形成焊(han)(han)(han)(han)(han)瘤。為(wei)(wei)了有一(yi)定的(de)(de)熔(rong)(rong)深，同時(shi)(shi)(shi)又不(bu)至(zhi)于(yu)焊(han)(han)(han)(han)(han)穿(chuan)(chuan)，通常(chang)在第(di)一(yi)面(mian)(mian)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)時(shi)(shi)(shi)，要求熔(rong)(rong)深為(wei)(wei)鋼(gang)(gang)板厚(hou)度(du)的(de)(de)60％～70％。如果被焊(han)(han)(han)(han)(han)件(jian)(jian)較薄(bo)，在第(di)一(yi)面(mian)(mian)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)時(shi)(shi)(shi)，可以采(cai)取減小焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)電流，提高焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)速度(du)或者焊(han)(han)(han)(han)(han)絲向后傾斜等措施來避(bi)免燒穿(chuan)(chuan)。有關(guan)奧氏(shi)體型不(bu)銹鋼(gang)(gang)中等厚(hou)度(du)板材的(de)(de)無墊雙面(mian)(mian)埋弧焊(han)(han)(han)(han)(han)的(de)(de)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)參數(shu)見表4-23。
