17Cr16Ni2、1.4057、431不銹鋼是馬氏(shi)體(ti)不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化(hua)學成分

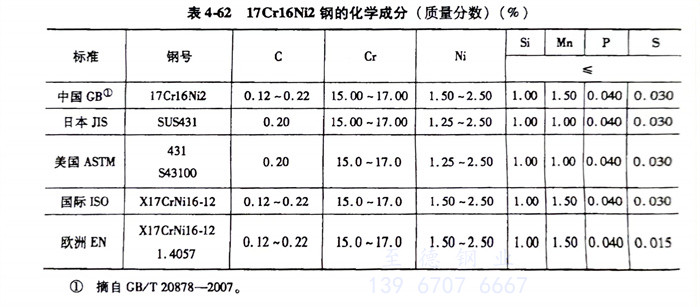

   17Cr16Ni2、1.4057、431不(bu)銹鋼的化學成分(fen)見表4-62。

二、熱加工

   17Cr16Ni2、1.4057、431不(bu)銹鋼鍛造(zao)工藝(yi)規范見(jian)表4-63。

三、預(yu)備熱處理

  預備熱處理的(de)過程如下(xia)：

   1. 低溫退火(huo)：加熱溫度為(wei)660～680℃，爐(lu)冷，退火(huo)組織為(wei)珠光(guang)體(ti)。

   2. 高(gao)溫(wen)退火(huo)：加熱溫(wen)度為850～870℃，爐冷，退火(huo)后硬度≤250HBW。

四(si)、淬(cui)火及(ji)回(hui)火

  17Cr16Ni2、1.4057、431不銹(xiu)鋼淬火溫度(du)(du)為980～1050℃，油冷(leng)或空冷(leng)，硬度(du)(du)為44～51HRC。回(hui)火溫度(du)(du)為250～300℃，硬度(du)(du)≥40HRC；回(hui)火溫度(du)(du)為560～605℃，硬度(du)(du)26~34HRC。

五、力(li)學(xue)性能

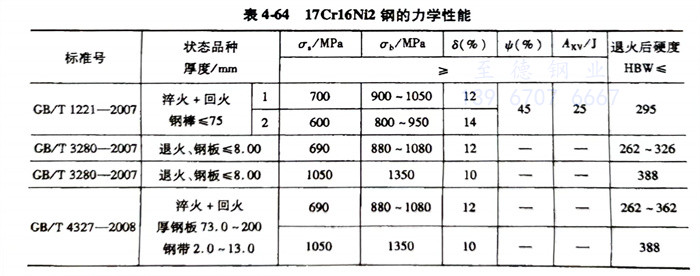

  17Cr16Ni2、1.4057、431不銹鋼的(de)力學性(xing)能見表4-64。
